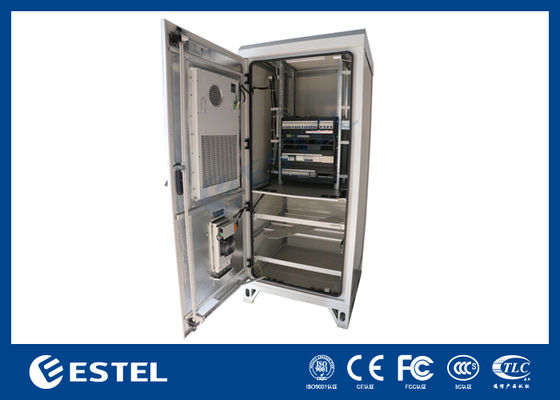

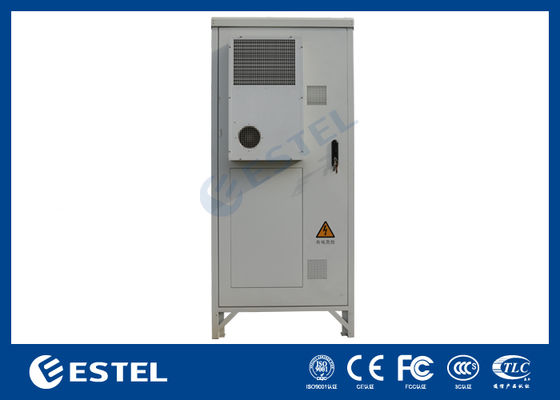

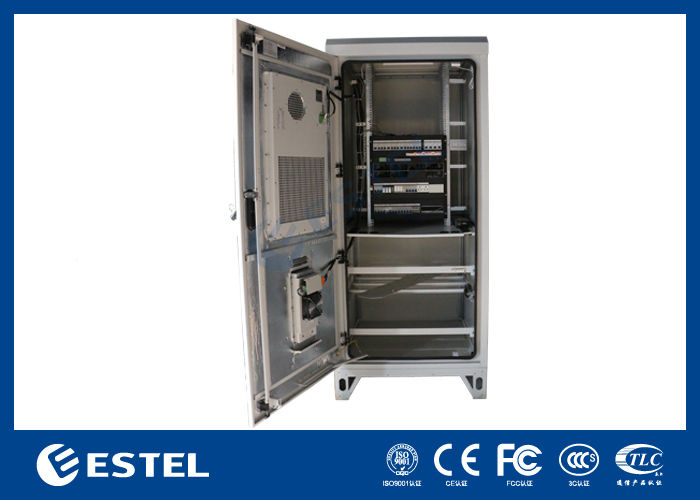

22U IP65 ตู้โทรคมนาคมกลางแจ้งที่มีคุณสมบัติป้องกันการขโมยและกันอากาศ
รายละเอียดสินค้า
ตู้โทรคมนาคมกลางแจ้งป้องกันการขโมย
,IP65 ตู้โทรคมนาคมกลางแจ้ง
,22U ตู้โทรคมนาคมกันอากาศ
ข้อมูลจำเพาะทางเทคนิคหลักของตู้โทรคมนาคมภายนอกอาคาร
1. พารามิเตอร์ทางเทคนิคของตู้โทรคมนาคมภายนอกอาคาร
|
การกำหนดค่า |
รายการ |
พารามิเตอร์ทางเทคนิค |
|
ตู้ |
รุ่น |
ET7565200C-22U |
|
ระดับการป้องกัน |
IP65 |
|
|
ขนาดภายนอก |
สูง 2000 มม. x กว้าง 750 มม. x ลึก 650 มม. (รองรับการปรับแต่ง) |
|
|
พื้นที่ภายใน |

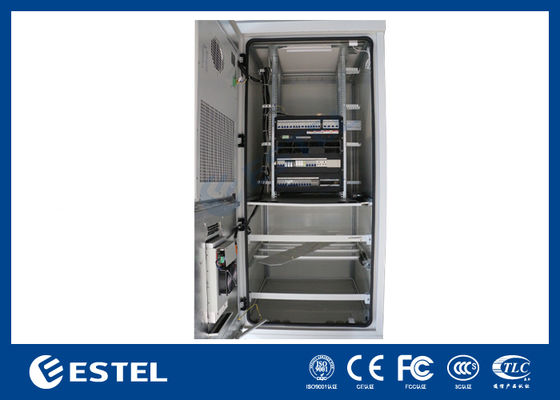

โครงสร้างตู้คู่, ตู้ด้านบน 19 นิ้ว 22U, ตู้ด้านล่างพร้อมแผงแบตเตอรี่สองชั้น |
|
|
วัสดุ |
เหล็กชุบสังกะสี; ความหนาของตู้: 1.2 มม.; ผนังเดี่ยว; ความหนาของส่วนรับน้ำหนัก: 2.0 มม. |
|
|
ฉนวน |
ผนังเดี่ยว 20 มม. PEF (ความหนาเป็นตัวเลือก) |
|
|
การเคลือบ |
การเคลือบผงโพลีเอสเตอร์ |
|
|
สี |
RAL7035 |
|
|
ล็อค |
ล็อคสามจุด |
|
|
บานพับ |
บานพับแบบฝัง |
|
|
ตัวเลือกการติดตั้ง |
ติดตั้งบนพื้น, ติดตั้งบนหลังคา |
|
|
การเดินสายเคเบิล |
ที่ด้านล่างของตู้, ทางเข้า/ออกลงด้านล่าง |
|
|
การบำรุงรักษา |
การบำรุงรักษาด้านหน้า |
|
|
การระบายความร้อน |
เครื่องปรับอากาศ DC, 3000W, 48VDC, RS485 |
|
|
เครื่องปรับอากาศ TEC, 200W, 48VDC |
||
|
ระบบไฟฟ้า |
(1) ความสูง: 12U (2) อินพุต AC: สามเฟส: 200-240 Vac/346-415 Vac เฟสเดียว: 200-240 Vac (3) เบรกเกอร์วงจรขาเข้า: 63A/3P การป้องกันฟ้าผ่าขาเข้า: Class C (20KA/40KA) (3) โมดูล rectifier 4kW * 8; (4) คอนโทรลเลอร์ MC2600 (5) แบตเตอรี่ MCB 4*125A/2P (6) โหลด: LLVD: 2*80A/1P+8*63A/1P BLVD: 1*63A/1P+14*32A/1P+2*16A/1P |
|
|
ตัวตรวจสอบสภาพแวดล้อมพลังงาน |
(1) ตัวตรวจสอบสภาพแวดล้อมพลังงาน: PM5000 × 1 เซ็นเซอร์แม่เหล็กประตู: HO-03 × 1 น้ำท่วม: S3-WDT-P × 1 เซ็นเซอร์ตรวจจับควัน: -JTY-GD-CA2001L × 1 เซ็นเซอร์อุณหภูมิและความชื้น: PM5000TT-TEMP × 1 เซ็นเซอร์วัดระดับน้ำมัน: KNMY-268 × 1 (2) ตัวตรวจสอบสภาพแวดล้อมพลังงานที่จะติดตั้งบนเสา 19 นิ้ว, การบำรุงรักษาด้านหน้า |
|
|
แบตเตอรี่ |
แบตเตอรี่ลิเธียม 48VDC 100AH*4 |
|
|
พัดลม |
DC48V + การควบคุมอุณหภูมิ |
|
|
หลอดไฟ |
LED 48VDC |
|
|
อื่นๆ |
กล่องรวมสาย, สายเคเบิล |
|
|
สภาพแวดล้อม |
อุณหภูมิในการทำงาน |
-40℃~+55℃ (+รังสีดวงอาทิตย์) |
|
อุณหภูมิในการจัดเก็บ |
-40℃~+70℃ |
|
|
ความชื้นในการทำงาน |
5%~95% (ไม่มีการควบแน่น) |
|
|
ระดับความสูงในการทำงาน |
0~4000 ม. |
|
2.ตู้โทรคมนาคมภายนอกอาคารไดอะแกรมมิติ
-
