หน่วยตรวจสอบสนาม FSU สําหรับโครงการประมวลผลสัญญาณ การสื่อสารในระบบพลังงานโทรคมนาคมของสถานีฐาน
รายละเอียดสินค้า
ระบบพลังงานโทรคมนาคม FSU
,หน่วยตรวจสอบสนาม FSU
,การสื่อสาร FSU หน่วยควบคุมสนาม
หน่วยตรวจสอบสนามที่มีการรับข้อมูลและการสนับสนุนการประมวลผล โปรต็อกอลและการสื่อสารที่ฉลาดสําหรับระบบพลังงานโทรคมนาคมของสถานีฐาน
1) คําแนะนํา:

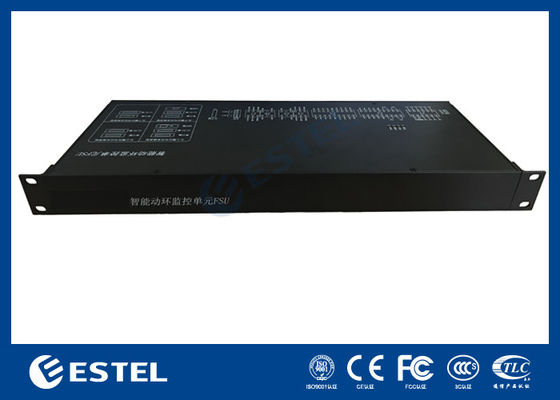

PM5000TT เป็นหน่วยตรวจสอบสนาม (FSU) ที่ออกแบบใหม่สําหรับสถานีโทรคมนาคมและตู้พลังงานบูรณาการภายนอก
มันใช้สําหรับการประกอบตัวแปรต่าง ๆ ของสภาพแวดล้อมสนาม, ปริมาตรการทํางานของอุปกรณ์พลังงาน และสัญญาณเตือนค่าสวิทช์ต่าง ๆสําหรับการดําเนินหน้าที่ในการรวบรวมและเก็บข้อมูลการควบคุมการออกเสียง การสื่อสารทางไกล เป็นต้น
2) ปริมาตรเทคนิค:
| รายการ | ปริมาตร | คําอธิบาย |
| การเข้า AI/DI | 8 |
0-5V อานาล็อกหรือดิจิตอลอินทุ; ความแม่นยําในการจับตัวแบบแอนาล็อก: 0.5% ความแม่นยําในการจับ DI: 100% |
| การเข้า DI | 16 | ความแม่นยําในการจับ: 100% |
| DO Output | 4 | 1A/30V, DO ความละเอียด: 100% |

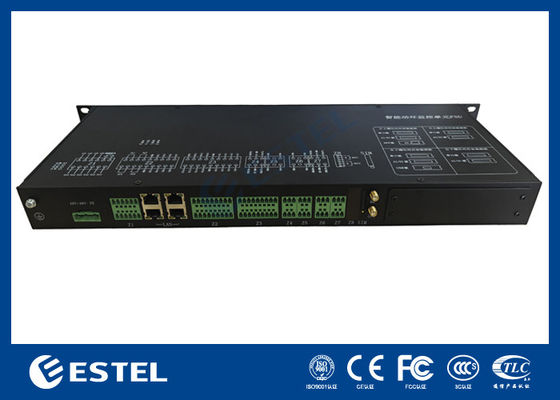

| อินเตอร์เฟซฉลาด (อินเตอร์เฟซใต้) | 8 |
4 R232 / 485 การตั้งค่าพอร์ตลําดับ; 4 สายพานลําดับ RS485 1200-19200bps; |
| RJ-45 | 4 |
สายพาน Ethernet 10M/100M; IEEE 802.3 10/100 Base-T; |
| 4G (North Interface) | 1 | โมดูล 4G ที่ติดตั้งสําหรับหลายมาตรฐาน |
| การออกไฟ DC 12V | 6 |
12VDC±10%, กระแส > 2A; พลังงาน > 15W พลังงานพลังงานสําหรับเซ็นเซอร์ |
| แฟลช | 4G | การเก็บข้อมูลประวัติศาสตร์มากกว่า 3 เดือน |
| LED | 4 | พลังงาน การทํางาน เครือข่าย เซ็นทรัล |
| พลังงาน | -36 ถึง -72VDC | แอนติอินเวอร์ส |
| ขนาดและการติดตั้ง | 1U, 180 มม. | 19 นิ้ว 1U Rack Chassis |
| อุณหภูมิการทํางาน | -20 ถึง 60 °C | |
| ปฏิบัติการความชื้น | 95% | |
| ไฟฟ้า Port พลังงาน | ระบบปกติ: 5KA; ระบบความแตกต่าง: 5KA | |
| สัญญาณ Port Lightning | โหมดทั่วไป: 3KA; โหมดความแตกต่าง: 2KA | |
| ระดับการป้องกัน | IP20 | |
| การบริโภคพลังงาน | 25W | |
| MTBF | > 100000 ชั่วโมง | |
| สุนัขเฝ้าระวัง | หมาเฝ้าระวังฮาร์ดแวร์ |
3) การติดตามและควบคุมสถานการณ์สิ่งแวดล้อม
- อุณหภูมิและความชื้น - ผ่านเซ็นเซอร์ T&H
- สถานะควัน - ผ่านเซ็นเซอร์ควัน
- การตรวจจับการเคลื่อนไหว - ผ่านอินฟราเรดและไมโครเวฟ Dual Passive Sensor
- สถานะการบันทึกน้ํา - ผ่านเซ็นเซอร์น้ํา
- วิดีโอสแนปช็อตและการเก็บ - ผ่านกล้อง IP
- การควบคุมการส่องแสงทางไกล - ผ่านเครื่องควบคุมการส่องแสง
- การควบคุมทางเข้าทางไกล - ผ่านผู้ควบคุมการรักษาทางเข้า
4) อินเตอร์เฟสผู้ใช้:
อุปกรณ์นี้ให้บริการอินเตอร์เฟซที่เป็นมิตรกับผู้ใช้งาน, ให้การเข้าถึงและดูง่ายของปารามิเตอร์ที่ติดตามทั้งหมดของระบบ user.ผู้ใช้สามารถทําการตรวจสอบสถานะของทุกเว็บไซต์ด้วยคลิกเดียว.
5) ตอปโลยีเครือข่าย:

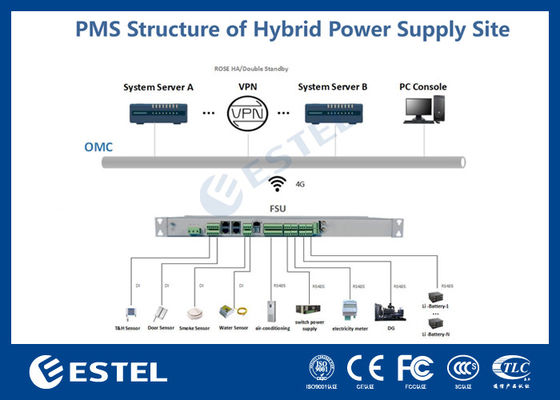

อุปกรณ์นี้รองรับการเชื่อมต่อของแหล่งพลังงานหลากหลาย รวมถึงพลังงานหลัก พลังงานแสงอาทิตย์ และเครื่องกําเนิดดีเซลมันทําการติดตามและควบคุมรอบ ๆ สําหรับสภาพแวดล้อมสนามและสถานะการจําหน่ายพลังงาน, รวมถึงปริมาตรของอุณหภูมิและความชื้น, การเข้าประตู, ควัน, น้ําท่วม, เครื่องปรับอากาศ, พลังงานสวิทช์, เครื่องวัดไฟฟ้า, สถานะของเครื่องกําเนิดดีเซล, สถานะการชาร์จแบตเตอรี่ด้านล่างนี้คือ topology หลักของการเชื่อมต่อในระบบของผู้ใช้:
-
