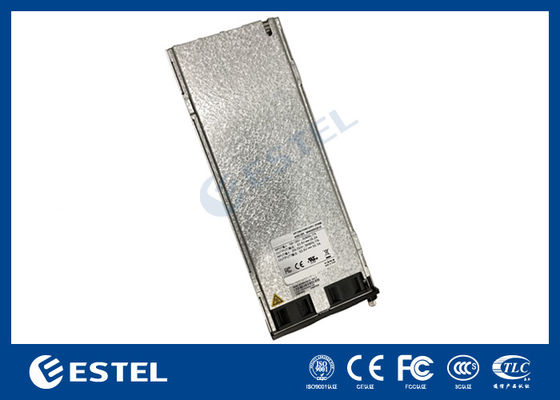

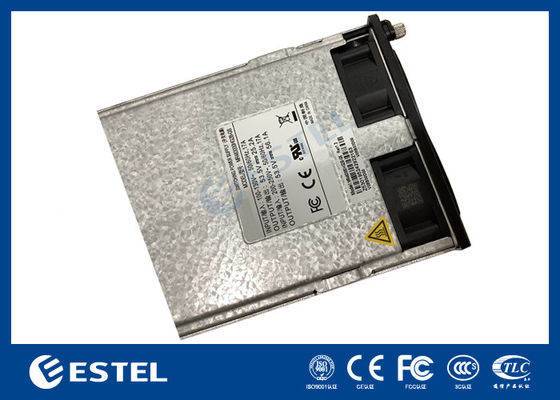

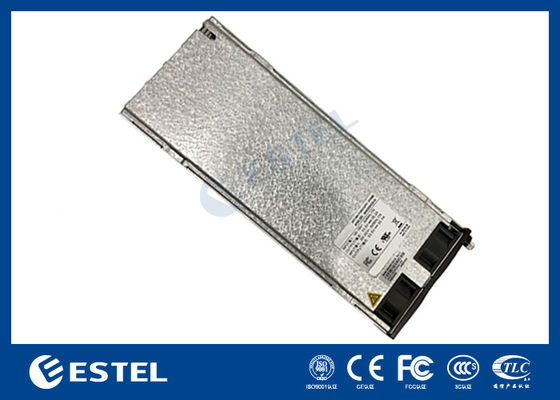

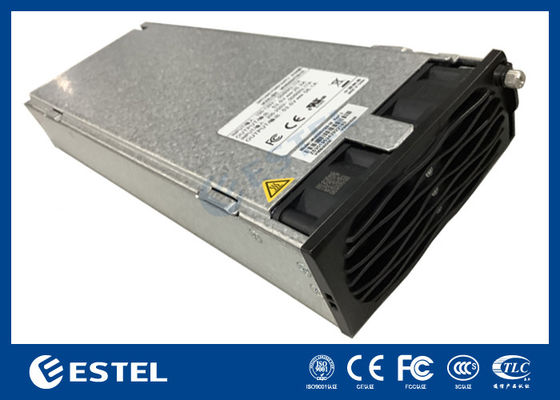

MR484000SG1 โมดูลจ่ายไฟสื่อสารประสิทธิภาพสูง 4000W 75A ประสิทธิภาพ 96 เปอร์เซ็นต์ อินพุตกว้าง 85-300VAC ถอดเปลี่ยนได้ขณะทำงาน
รายละเอียดสินค้า
โมดูลพลังงานโทรคมนาคม 4000W
,แหล่งจ่ายไฟประสิทธิภาพสูง 75A
,โมดูลพลังงานการสื่อสารที่เปลี่ยนได้ด้วยความร้อน
MR484000SG1 4000W 75A ประสิทธิภาพสูงการสื่อสารโมดูล 96 เปอร์เซ็นต์ประสิทธิภาพอินพุตกว้าง 85 300VAC Hot Swappable
1. ข้อกำหนดทางไฟฟ้า
1.1 ลักษณะอินพุต
| โหมดอินพุต | อินพุตสองสายเฟสเดียว |
| แรงดันไฟฟ้าขาเข้า | 85Vac ถึง 300Vac |
| จัดอันดับแรงดันไฟฟ้าขาเข้า | 110Vac / 220Vac |
| อินพุตที่กำหนด | 100Vac ถึง 120Vac 200Vac ถึง 240Vac |
| ช่วงความถี่ | 45Hz-66Hz |
| กระแสไฟเข้าสูงสุด | ≤24A |
| กระแสไฟกระชาก | ตรงตามเกณฑ์: ETSI300132-3 |
| ประสิทธิภาพของ | ≥96.6%@ค่าสูงสุด |
| ตัวประกอบกำลัง | ≥0.99@220Vac โหลด 20-100% |
| กระแสไฟเข้าคือ THD |
โหลด <3% @≥50% โหลด <8% @≥20% |
| กระแสไฟรั่ว | <3.5mA@264Vac |
| กำลังไฟพิกัด |
พิกัด 4000W@176ac (เอาต์พุตส่วนเกิน 176Vac ~ 300Vac; การลดพิกัดเชิงเส้น 176Vac~85Vac ถึง 1600W เฉพาะเส้นโค้งจำกัดกำลังอินพุต) |
| ใส่ประกัน | ฟิวส์ลวด L/N30A |
| แรงดันไฟฟ้าขาเข้าสูงสุด | 320Vac (แหล่งจ่ายไฟต้องไม่เสียหาย) |
| ปิดเวลาการเก็บรักษา | 10ms |
หมายเหตุ: 1. แรงดันไฟฟ้าสตาร์ทขั้นต่ำน้อยกว่า 95VAC
1.2 ลักษณะเอาต์พุต
1.2.1 แรงดันไฟขาออกและการปรับกระแส ประเมิน
| แรงดันขาออก | +53.5Vdc |
| ค่าการตั้งค่าแรงดันเอาต์พุต | +53.5±0.1Vdc |
| ช่วงแรงดันไฟฟ้าขาออกที่ปรับได้ | +42Vdc~+58Vdc |
| ระดับความไม่สมดุลของการไหลสม่ำเสมอ | ≤±3% |
| แหล่งที่มาของผลกระทบ | ±0.1% |
| ผลกระทบของโหลด | ±0.5% |
| ความแม่นยำของการไหลคงที่ | ≤±0.8A |
| ความแม่นยำในการควบคุมแรงดันไฟฟ้า | ±0.6% |
| กระแสไฟฟ้าขั้นต่ำ | 0เอ |
| จัดอันดับปัจจุบัน | 75เอ |
| กระแสสูงสุด | 81.3ก |
| ค่าสัมประสิทธิ์อุณหภูมิ (1/℃) | ≤±0.02% |
| การใช้พลังงานขณะสแตนด์บาย | ≤5วัตต์ |
| โหลดความจุสูงสุด | 4000uF |
| จำนวนขนานสูงสุด | 31 |
หมายเหตุ: การควบคุมกระแสเอาต์พุตและการหยุดชะงักในการสื่อสารของโมดูลวงจรเรียงกระแสมีดังนี้:
1) กระแสไฟขาออกของโมดูลวงจรเรียงกระแสสามารถปรับได้ตามคำสั่งปัจจุบัน ช่วงการปรับคือ 1A ~ 81.3A
2) หากการสื่อสารระหว่างโมดูลวงจรเรียงกระแสและโมดูลการตรวจสอบถูกขัดจังหวะเป็นเวลานานกว่า 1 นาที เอาต์พุตของโมดูลวงจรเรียงกระแสจะกลับสู่ 53.5V โดยอัตโนมัติและสถานะของ
การไหลไม่จำกัด
1.2.2 เอาท์พุต ระลอกคลื่นและ เสียงรบกวน
| ระลอกคลื่นและ เสียงรบกวน (พีค-พีค) |
| ≤200mVp-p |
หมายเหตุ: 1) การทดสอบระลอกคลื่นและสัญญาณรบกวน: แบนด์วิธระลอกคลื่นและสัญญาณรบกวนตั้งไว้ที่ 20 MHz
1.2.3 เอาท์พุตไดนามิก การตอบสนอง
|
แรงดันไฟฟ้า เกินเลย |
กระโดด ความลาดชัน | ที่ การเปลี่ยนแปลงโหลด | เวลาพักฟื้น |
|
+53.5V±5% |
0.1A/เรา |
25%-50% 50%-75% |
≤200us (±0.6%) |
| +58V | 0.1A/เรา | 0%-100% |
/( ไม่ทริกเกอร์ แรงดันไฟฟ้าเกิน การป้องกัน) |
หมายเหตุ: รอบการกระโดดโหลด 4ms
1.2.4 โอเวอร์เอาท์เอาท์พุต
| แรงดันขาออก | แรงดันไฟฟ้าเกินพิกัด | |
| บูต | ที่จะเลี้ยว มัน ปิด | |
| +53.5V | ≤1% | ≤1% |
หมายเหตุ: ช่วงโหลดระหว่างการทดสอบ: ต่ำสุดถึงสูงสุด
1.2.5 เวลาหน่วงเวลาเอาต์พุตเริ่มต้น
| แรงดันขาออก | 220Vac@25℃ |
| +53.5V | 3S~8S |
หมายเหตุ: เวลาหน่วงการเริ่มต้นคือเวลาตั้งแต่เปิดไฟ AC ไปจนถึงแรงดันเอาต์พุตถึง 42VDC
1.2.6 การแปลงกำลัง
| แรงดันไฟฟ้าขาเข้า | เอาท์พุต พลัง |
| 200Vac~290Vac | 4350W |
| 176Vac~200Vac | การลดพิกัดเชิงเส้น |
| 176Vac | 4000W |
| 85 โวลต์ ~ 176 โวลต์ | การลดพิกัดเชิงเส้น |
| 85Vac | 1600W |
ด้านบนเป็นเส้นโค้งที่จำกัดกำลังขับสูงสุดตามแรงดันไฟฟ้าอินพุต ทั้งหมดเป็น ค่าขีดจำกัดทางทฤษฎีและขีดจำกัดที่แท้จริงจะมีการเบี่ยงเบนบางอย่างเนื่องจากความแม่นยำของแรงดันไฟฟ้าอินพุต (±2V) ความแม่นยำของแรงดันเอาต์พุต (±0.6%) และความแม่นยำกระแสเอาต์พุต (0.8A) ; ข้อผิดพลาดด้านแรงดันไฟฟ้าของจุดแปลงกำลังคือ <±2V
1.2.7 คุณลักษณะด้านเอาท์พุต
หมายเหตุ: ข้างต้นเป็นค่าขีดจำกัดทางทฤษฎี ขีดจำกัดจริงจะมีการเบี่ยงเบนบางอย่างเนื่องจากความแม่นยำในปัจจุบัน (ข้อผิดพลาดปัจจุบัน <±0.8A)
1.2.7 เวลาหน่วงเอาต์พุตเริ่มต้น
| แรงดันขาออก | 220Vac@25℃ |
| +53.5V | 3S~8S |
หมายเหตุ: เวลาหน่วงการเริ่มต้นคือเวลาตั้งแต่เปิดไฟ AC จนถึงแรงดันเอาต์พุตถึง 42
1.2.8 เส้นโค้งการตกเกินอุณหภูมิ
|
ที่ อุณหภูมิ |
บันทึก |
| ≤45℃ | กับเอาท์พุต |
| 45 ℃ ~ 75 ℃ | การลดพิกัดเชิงเส้น |
| >75 ℃ | ปิดเครื่องหลังจากปิดเครื่องตั้งแต่การกู้คืนอุณหภูมิกลับคืน > |
บันทึก:
อินพุตมากกว่า 200Vac เอาต์พุต 53.5 ~ 58V ขึ้นอยู่กับกำลังไฟขีดจำกัดบน และเอาต์พุต 42 ~ 53.5V ขึ้นอยู่กับลักษณะภายนอกและอัตราส่วนของขีดจำกัดกำลัง
อินพุตน้อยกว่า 200Vac และเอาต์พุต 53.5~58V ถูกจำกัดตามสัดส่วนขีดจำกัดกำลังอินพุต เอาต์พุต 42~53.5V ถูกจำกัดตามสัดส่วนลักษณะภายนอกและขีดจำกัดกำลังอินพุต
ข้างต้นเป็นค่าขีดจำกัดทางทฤษฎี และขีดจำกัดที่แท้จริงจะมีการเบี่ยงเบนบางอย่างเนื่องจากความแม่นยำของอุณหภูมิแวดล้อม (±2°) ความแม่นยำของแรงดันไฟฟ้าอินพุต (±2V) ความแม่นยำของแรงดันเอาต์พุต (±0.6%) และความแม่นยำของกระแสเอาต์พุต (0.8A) ข้อผิดพลาดอุณหภูมิแวดล้อมของจุดพิกัดน้อยกว่า ±2°C
1.2.9 แรงดันเสียงรบกวน
| แรงดันเสียงรบกวน | สูงสุด | บันทึก |
| โทรศัพท์จะชั่งน้ำหนักแรงดันเสียงรบกวน | ≤2mV | |
| แรงดันไฟฟ้าสัญญาณรบกวนบรอดแบนด์ | ≤50mV | 3.4~150กิโลเฮิร์ตซ์ |
| ≤20mV | 150~30000กิโลเฮิร์ตซ์ | |
| แรงดันไฟฟ้าสัญญาณรบกวนแบบไม่ต่อเนื่อง | ≤5mV | 3.4~150กิโลเฮิร์ตซ์ |
| ≤3mV | 150~200กิโลเฮิร์ตซ์ | |
| ≤2mV | 200~500กิโลเฮิร์ตซ์ | |
| ≤1mV | 500~30000กิโลเฮิร์ตซ์ |
1.3 ฟังก์ชั่นการป้องกัน
1.3.1 ลัดวงจรเอาท์พุตมัน การป้องกัน
| แรงดันขาออก | บันทึก |
| +53.5V | การลัดวงจรในระยะยาวสามารถเรียกคืนได้โดยอัตโนมัติหลังจากที่ไฟฟ้าลัดวงจรหายไป |
1.3.2 แรงดันไฟขาออกเกิน การป้องกัน
การป้องกันแรงดันไฟฟ้าเกินสามารถแบ่งออกเป็นการป้องกันแรงดันไฟฟ้าเกินทั้งภายในและภายนอก ช่วงข้อผิดพลาดของแรงดันไฟฟ้าเกินภายในคือ 58.5VDC~ 60.5VDC ซึ่งสามารถตั้งค่าได้โดยการตรวจสอบ ในกรณีที่เกิดความล้มเหลว โมดูลจะล็อค หากแรงดันไฟฟ้าภายนอกมากกว่า 63VDC และกินเวลานานกว่า 500ms โมดูลจะถูกล็อค หลังจากเข้าสู่สถานะการป้องกันเครื่องล็อคแล้ว จำเป็นต้องถอดปลั๊กไฟ AC ก่อน จากนั้นจึงเปิดเครื่องใหม่อีกครั้ง เพื่อให้ไฟสามารถทำงานได้อีกครั้ง
1.3.3 เอาท์พุต คำเตือนแรงดันตก
ช่วงคือ 37VDC ~ 39VDC เมื่อต่ำกว่าค่าสัญญาณเตือนแรงดันตก มันจะส่งออกตามปกติและรายงานสัญญาณเตือน
1.3.4 อินพุตแรงดันไฟฟ้าเกิน โปรการตรวจจับ
| แรงดันไฟฟ้าขาเข้า | บันทึก |
| 310±10Vac | เอาต์พุตดับ แรงดันไฟฟ้าสามารถกู้คืนได้หลังจากปกติ |
| จุดคืนค่ากลับ > 10V |
หมายเหตุ: การป้องกันแรงดันไฟฟ้าเกินอินพุตจะต้องทดสอบที่โหลดพิกัด 75A
1.3.5 ป้อนข้อมูล แรงดันตก การป้องกัน
| แรงดันไฟฟ้าขาเข้า | บันทึก |
| 80±5Vac | เอาต์พุตดับ แรงดันไฟฟ้าสามารถกู้คืนได้หลังจากปกติ |
| 80Vac-95Vac | การกู้คืนเอาต์พุต จุดการกู้คืนเอาต์พุต >;5V |
1.3.6 อุณหภูมิเกินการป้องกัน
| อุณหภูมิ | บันทึก |
| ≤45℃ | โมดูลสามารถส่งออกกำลังขับสูงสุดโดยไม่มีการป้องกันอุณหภูมิเกิน และโมดูลทำงานได้ตามปกติ |
| 45 ℃ ~ 75 ℃ | กำลังของโมดูลลดลงเชิงเส้นเป็น 2000W |
| >75 ℃ | ปิดเครื่อง ความแตกต่างของอุณหภูมิในการกู้คืนตัวเองหลังจากปิดเครื่อง> 10 ℃ |
1.4 ฟังก์ชั่นการสื่อสาร ระหว่าง วงจรเรียงกระแส โมดูลและ การตรวจสอบ โมดูล
โหมดการสื่อสาร CAN บัสถูกนำมาใช้ระหว่างโมดูลวงจรเรียงกระแสและโมดูลการตรวจสอบซึ่งรองรับการอัพเกรดเวอร์ชันซอฟต์แวร์ระยะไกลและสามารถตั้งค่าที่อยู่ของโมดูลผ่านทาง กระดานที่อยู่
หลังจากการสื่อสารระหว่างโมดูลวงจรเรียงกระแสและการตรวจสอบถูกขัดจังหวะเป็นเวลา 1 นาที โมดูลวงจรเรียงกระแสจะเริ่มทำงาน และแรงดันเอาต์พุตและค่าจำกัดกระแสจะกลับคืนสู่ค่าเริ่มต้น
อินเทอร์เฟซ CAN ในโมดูลวงจรเรียงกระแสจำเป็นต้องได้รับการออกแบบแยกกัน แหล่งจ่ายไฟของ CAN คือ + 5VDC ซึ่งให้มาภายในโมดูลวงจรเรียงกระแส
ข้อมูลการตรวจสอบหลักของโมดูลวงจรเรียงกระแสมีดังนี้:
1) ฟังก์ชั่นการควบคุมแรงดันไฟฟ้าและการควบคุมกระแส: เพื่อตอบสนองความต้องการการชาร์จแบบลอยตัวของแบตเตอรี่และเพื่อให้เป็นไปตามข้อกำหนดการควบคุมแรงดันไฟฟ้า
2) การควบคุมเครื่องสวิตช์โมดูลเดียว;
3) ข้อเสนอแนะข้อมูลการป้องกันและการเตือนภัย:
ยูทิลิตี้ฟอลต์: ยูทิลิตี้ฟอลต์ (อินพุต AC เกินแรงดันไฟฟ้า);
การป้องกันโมดูล: คำเตือนอุณหภูมิ;
ความล้มเหลวของโมดูล: ไม่มีเอาต์พุตที่เกิดจากการปิดเครื่องด้วยแรงดันไฟฟ้าเกิน, พัดลมขัดข้อง, การปิดเครื่องเกินอุณหภูมิ หรือสาเหตุภายในอื่น ๆ ของโมดูล
(โมดูลอยู่ในสถานะไฮเบอร์เนตและปิดเครื่อง และระบบจะไม่รายงานข้อผิดพลาดของไฟหลักไปยังความผิดปกติของโมดูล)
1.5 นำ

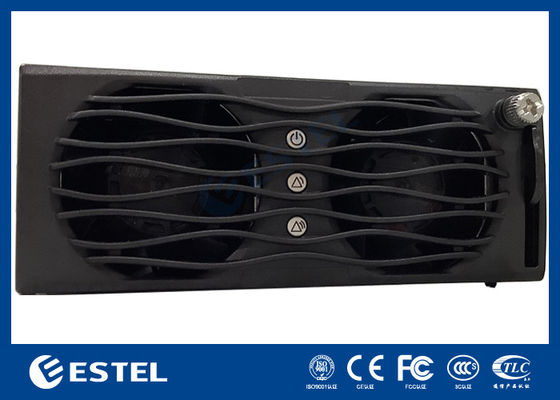

มีการติดตั้งไฟ LED แสดงสถานะแหล่งจ่ายไฟไว้ที่ด้านข้างของแผงจ่ายไฟ สถานะเอาต์พุตแสดงอยู่ในตารางด้านล่าง
| เครื่องหมายบังคับ | ไฟแสดงสถานะ | ปกติ | ผิดปกติ l | เหตุไม่ปกติ |
| ไฟแสดงสถานะการทำงาน | สี | สถานะ | สถานะ | ไฟฟ้าขัดข้อง (ไม่มีอินพุต AC, อินพุต AC เกินแรงดันไฟฟ้า), โมดูลไม่มีเอาต์พุต |
| ไฟเตือน | สีเขียว | สว่าง | ทำลาย | คำเตือนอุณหภูมิ (อุณหภูมิโดยรอบเกิน 65 ℃ ~ การปิดเครื่องเกินอุณหภูมิ) การปิดระบบการพักตัว (โมดูลจะสว่างเฉพาะไฟแสดงสถานะสัญญาณเตือนเท่านั้น โมดูลจะไม่รายงานสัญญาณเตือน) การสื่อสารหยุดชะงัก (ไฟเตือนกระพริบ) . คำเตือนแรงดันไฟฟ้าขาเข้า (แรงดันไฟฟ้าขาเข้ามากกว่า 290VAC ~ การป้องกันแรงดันไฟฟ้าเกิน) |
| ไฟแสดงความล้มเหลว | หวง | ทำลาย | สว่าง | แรงดันไฟเกินอินพุต, แรงดันไฟตกอินพุต, แรงดันไฟเกินเอาท์พุต, แรงดันไฟเกินบัส, แรงดันไฟตกบัส, พัดลมขัดข้อง, อุณหภูมิสิ่งแวดล้อมสูงเกินไป, ข้อผิดพลาดประเภทแรงดันไฟฟ้าอินพุต, การสุ่มตัวอย่างอุณหภูมิสิ่งแวดล้อมผิดปกติของ NTC, อินพุตแรงดันไฟฟ้าสูงพิเศษ |
2. ฉนวนกันความร้อน ดำเนินการรำพึง
2.1 ฉนวนกันความร้อน ความต้านทาน
| อินพุตไปยังเอาต์พุต |
ทดสอบแรงดันไฟฟ้า 500VDC ความต้านทานของฉนวน ≥2M (ความดันบรรยากาศปกติ อุณหภูมิห้อง ความชื้นสัมพัทธ์ < 90% ไม่มีการควบแน่น) |
| เข้าสู่พื้นที่คุ้มครอง | |
| ส่งออกไปยังพื้นที่คุ้มครอง |
2.2 ทนต่อ ไฟฟ้าแรงสูง
| อินพุตไปยังเอาต์พุต | แรงดันไฟฟ้ากระแสตรง 4240VDC1 นาที ≤1mA |
|
ป้อนข้อมูลไปที่ พื้นที่คุ้มครอง |
แรงดันไฟฟ้ากระแสตรง 2120VDC 1 นาที ≤1mA |
|
ส่งออกไปยัง พื้นที่คุ้มครอง |
เทียบเท่าแรงดันไฟฟ้ากระแสตรง 710VDC 1 นาที ≤1mA |
หมายเหตุ: หากวงจรมีอุปกรณ์ป้องกันฟ้าผ่า ควรทำการทดสอบแรงดันไฟฟ้าหลังจากการเปิดท่อช่องว่างไฟฟ้า สายอินพุตควรเชื่อมต่อแบบสั้น (L&N) เข้าด้วยกัน และสายเอาต์พุตทั้งหมดควรเชื่อมต่อแบบสั้นเข้าด้วยกัน
3. มาตรฐานความปลอดภัย
ความปลอดภัยของแหล่งจ่ายไฟเป็นไปตามมาตรฐานต่อไปนี้:
GB4943
IEC/EN60950 IEC/EN62368-1
การรับรองความปลอดภัยของแหล่งจ่ายไฟ:
การรับรอง CE (ข้อกำหนดคำสั่ง LVD และ EMC)
-
