รายละเอียดสินค้า:
การชำระเงิน:
|
| แพ็คเกจ: | กล่อง | ใส่แบตเตอรี่: | เบรกเกอร์ 2 × 125A/1P, LVD 200A |
|---|---|---|---|
| วงจรเรียงกระแส: | MR48 Series (MR484000SG1-GS: 4000W, ประสิทธิภาพ 96.5%) | เอาต์พุต AC: | 220VAC ± 10%, 50/60Hz, 63A สูงสุด (เฟสเดี่ยว) |
| จำหน่ายแบตเตอรี่: | 43 ~ -58VDC, อันดับ -53.5VDC | แรงดันไฟฟ้าอินพุต DC: | 85-300VAC (อินพุตวงจรเรียงกระแส) |
| ความจุชื่อ: | มาตรฐาน 9kW สูงสุด 12kW (พร้อมวงจรเรียงกระแส 3 × 4kW) | ผลิตโดย: | เอสเทล |
| เน้น: | ระบบพลังงานโทรคมนาคมขนาดเล็ก,2U ระบบพลังงานโทรคมนาคม,เครื่องไฟฟ้าโทรคมนาคม Rack-Mount |
||

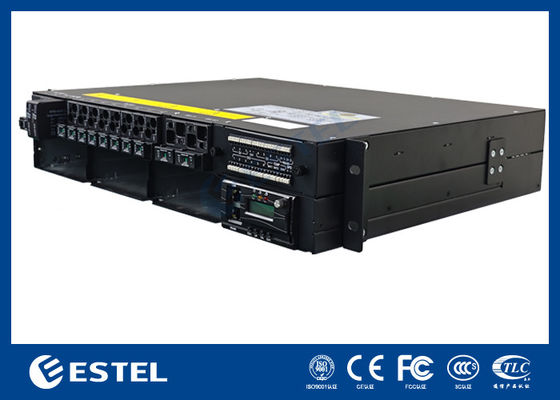

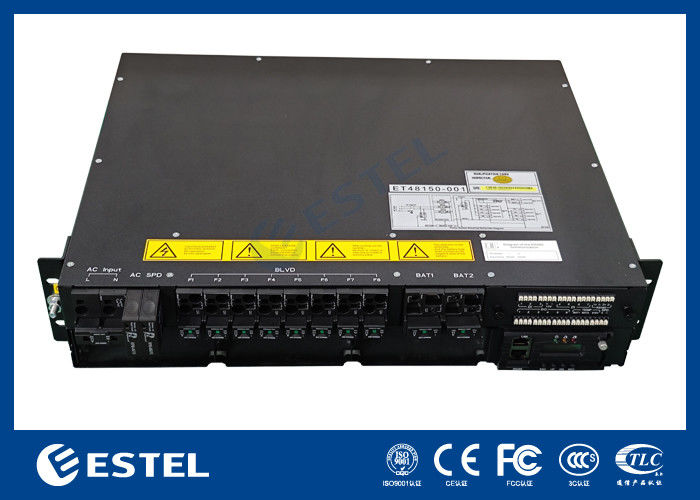

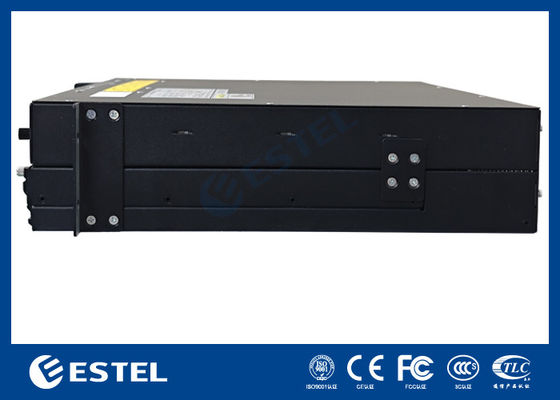

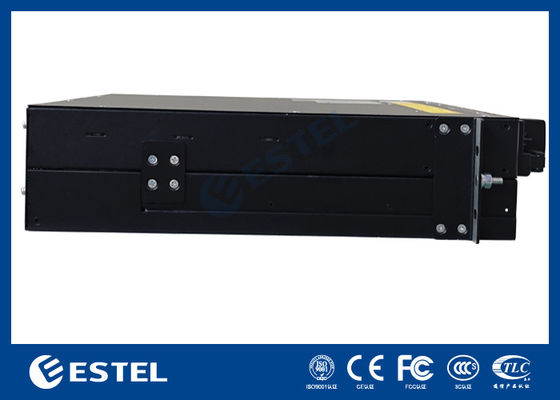

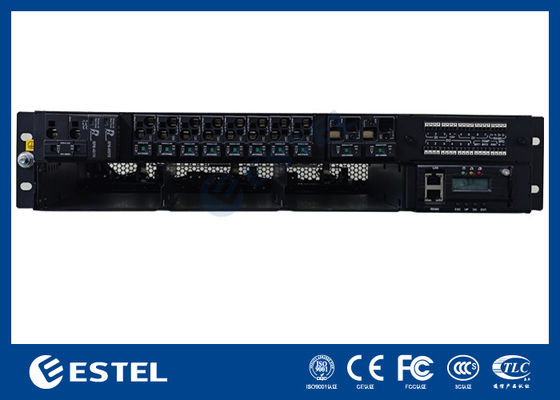

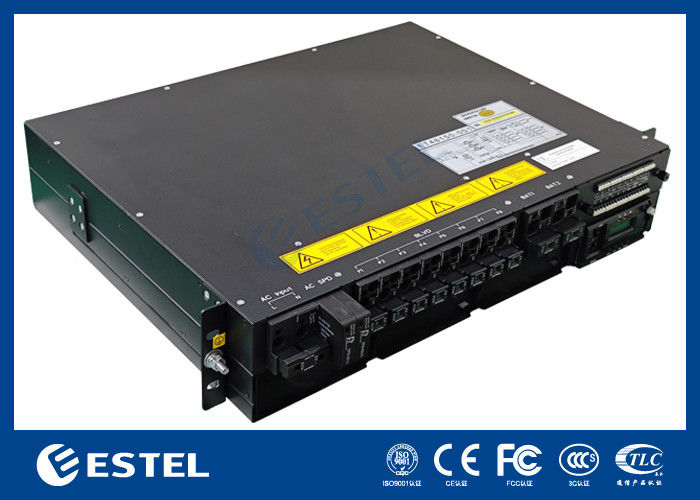

ET48200 M5E32A ระบบพลังงานคอมแพคต์ 2U - ความหนาแน่นสูง 12KW Rack-Mount สําหรับโทรคมนาคม
คําแนะนํา
ESTEL ET48200 M5E32A เป็นเครื่องพลังงานคอมแพคต์ใหม่ที่ติดตั้ง มีการออกแบบสถาปัตยกรรมใหม่ที่ให้ขนาดเล็กและความหนาแน่นของพลังงานสูง (สูงสุด 12KW ใน 2U)ระบบนี้ให้ความสําคัญต่อความยืดหยุ่นของลูกค้า.
เครื่องตัดวงจรและเครื่องปรับความหนาแน่นสูงของมันทําให้การตั้งค่าสนามได้ง่ายเพื่อตอบสนองความต้องการการใช้งานที่หลากหลายเครื่องปรับความเรียบ MR48 ซีรีย์คู่กับ MC2600 เครื่องควบคุมการรับประกันความปลอดภัยการใช้งานที่น่าเชื่อถือและยืดหยุ่น พื้นที่คอมแพคต์พอสําหรับตู้ส่วนใหญ่ เป็นหน่วยที่เหมาะสมสําหรับการเปลี่ยน
ลักษณะสําคัญ
สถานการณ์การใช้งาน
รายละเอียด
| รูปแบบสินค้า | ET48200 M5E32A | ||
| ระบบ | ขนาด ((mm) | 482.0(W) *350.0(D) *2U(H) | |
| น้ําหนัก | < 10kg (ไม่รวมโหลดปรับและบรรจุ) | ||
| วิธีการเย็น | การเย็นตามธรรมชาติ | ||
| การติดตั้ง | การติดตั้งราก 19 นิ้ว | ||
| วิธีการนําทาง | ทางเข้าด้านหน้าและทางออกด้านหน้า | ||
| วิธีการบํารุงรักษา | การบํารุงรักษาด้านหน้า, การสนับสนุน hot-swap | ||
| ระดับการป้องกัน | IP20 | ||
| การกระจาย AC | รูปแบบการใส่ | เครื่องประกอบไฟฟ้า | |
| ความจุเข้า | 1 * 63A/2P | ||
| ความถี่ | 45 ~ 65Hz ค่านิยม: 50Hz/60Hz | ||
| AC SPD | 10kA/20kA, 8/20μs | ||
| การกระจาย DC | ความดันการออก | -43~-58VDC, การออกระดับ: -53.5VDC | |
| ความจุสูงสุด | 9KW (3kW*3) | 12KW (4kW*3) | |
| เครื่องตัดแบตเตอรี่ | 2 * 125A/1P | ||
| เครื่องตัดความจูง | 2x10A/1P,2x20A/1P,2x32A/1P,2x63A/1P ((Max 8 load MCBs) | ||
| 1 x LVD 200A | |||
| โมดูลปรับ | ความดันการเข้า | 85VAC ราคา 300VAC ค่าตั้ง: 220VAC | |
| ประสิทธิภาพ | ≥96.6% | ||
| พลังการออกระดับ | 4000W (176Vac) 300Vac | ||
| อุณหภูมิการทํางาน | -40°C~+75°C ((การออกเต็มที่ต่ํากว่า 50°C) | ||
| ขนาด | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | ||
| น้ําหนัก | ≤2.1kg | ||
| วิธีการเย็น | การเย็นแบบบังคับ | ||
| ปัจจัยพลังงาน | ≥0.99 @ 220Vac 20-100% ความจุ | ||
| เครื่องควบคุม | การเข้าสัญญาณ | 4 Al ((3 อุณหภูมิแบตเตอรี่, 1 อุณหภูมิบริเวณ),7 Dl ((SPD, 6 Dlทั่วไป) | |
| การออกสัญญาณเตือน | 6 ติดต่อที่แห้ง | ||
| ท่าทางสื่อสาร | RS485, SNMP | ||
| โหมดการแสดง | LCD | ||
| สิ่งแวดล้อม | อุณหภูมิการทํางาน | -40°C~+65°C | |
| อุณหภูมิการเก็บรักษา | -40°C~+70°C | ||
| ความชื้นในการทํางาน | 5% ~ 95% ((ไม่หมัก) | ||
| ความสูง | 0 ~ 3000m (เมื่อความสูงอยู่ระหว่าง 2000m และ 3000m อุณหภูมิการทํางานสูงสุดลดลง 1 °C กับการเพิ่มความสูง 200m ทุกครั้ง) | ||
สัญลักษณ์
MR483000HG2B-CS
| ACInput | การออกแบบ DC | ||
| ความดันทางเข้า (นามinale) | 110VAC/220VAC | ความดันออก | -42 ถึง -58VDC ระดับ: -53.5VDC |
| ระยะความดันทางเข้า | 85 ถึง 290VAC | ประสิทธิภาพสูงสุด | >96% |
| ปัจจุบันการเข้าสูงสุด | 18A | ความจุสูงสุด | 3000W |
| ความถี่การเข้า | 45 ถึง 65 Hz | ปัจจุบันการออกสูงสุด | 56.1A |
| ปัจจัยพลังงาน | ≥ 0.99 (220VAC @ 20% ถึง 100% ความจูง) | THD | ≤ 5% @ 50% ถึง 100% ความจุ |
| การควบคุมและติดตาม | สิ่งแวดล้อม | ||
| โปรต็อกอลการสื่อสาร | CAN | EMC | EN55032 ประเภท B; EN55035; IEC61000-3-2; IEC61000-3-3 |
| LED | สีเขียว-ปกติ; สีเหลือง-เตือน; สีแดง-ผิดปกติ | ความปลอดภัย | UL62368-1; EN62368-1; IEC62368-1 |
MR484000SG1-GS
l ประสิทธิภาพสูงสุด > 96.5%
l ปรับกําลังจาก 45 °C ถึง 75 °C
l ปริมาตรการออกกําลังที่ระดับ < 176VAC
l ความหนาแน่นของพลังงาน
| ACInput | การออกแบบ DC | ||
| ความดันทางเข้า (นามinale) | 110VAC/220VAC | ความดันออก | -42 ถึง -58VDC ระดับ: -53.5VDC |
| ระยะความดันทางเข้า | 85 ถึง 290VAC | ประสิทธิภาพสูงสุด | > 96.5% |
| ปัจจุบันการเข้าสูงสุด | 26A | ความจุสูงสุด | 4350W |
| ความถี่การเข้า | 45 ถึง 65 Hz | ปัจจุบันการออกสูงสุด | 81.3A |
| ปัจจัยพลังงาน | ≥ 0.99 (220VAC @ 20% ถึง 100% ความจูง) | THD | < 3% @ ≥ 50% ความจุ |
| การควบคุมและติดตาม | สิ่งแวดล้อม | ||
| โปรต็อกอลการสื่อสาร | CAN | EMC | EN55032 ประเภท B; EN55035; IEC61000-3-11; IEC61000-3-12 |
| LED | สีเขียว-ปกติ; สีเหลือง-เตือน; สีแดง-ผิดปกติ | ความปลอดภัย | UL62368-1; EN62368-1; IEC62368-1 |
MC2600 เครื่องควบคุม
คําแนะนํา
MC2600 เป็นเครื่องควบคุมพลังงาน DC รุ่นใหม่ที่พัฒนาโดย Megmeet. เครื่องควบคุมใช้ AR 32-bit cortex-M4CPU เป็นโปรเซสเซอร์หลัก. Mc2600 มีคุณสมบัติและฟังก์ชันมากมายสะดวกต่อผู้ใช้, และอินเตอร์เฟสที่ใช้ง่าย, ฟังก์ชันการจัดการพลังงาน hbrid ที่มีประสิทธิภาพรวมถึงการจัดการดีเซล, แบตเตอรี่ VRLA และไอเทียมไอออน และโมดูลแสงอาทิตย์.
ลักษณะสําคัญ
การวัด
24 x อานาล็อกและ 9 x อัตราการอ่านอัมพูทดิจิตอล รวมถึง: ระบบแรงดัน, ความจูงของแรงฝน, ปัจจุบันของแบตเตอรี่, อุณหภูมิของแบตเตอรี่, 8 * Dl, 8 * D0, เป็นต้น
การสื่อสาร
เครื่องควบคุมสื่อสารกับคอมพิวเตอร์โฮสต์ใน 2 รูปแบบ: Rs485 และเอเธอร์เน็ต (WEB หรือ SNMP)การดาวน์โหลดบันทึกข้อมูลและประวัติการเตือนสามารถใช้ได้ผ่าน WEBการสื่อสารระหว่างตัวควบคุมและเครื่องปรับและโมดูลพลังแสงอาทิตย์ ใช้การสื่อสาร CAN
โปรต็อกอล SNMP รองรับ GET, SET และ TRAP 4xRs485 ท่าทางสําหรับแบตเตอรี่ BMS, DG หรืออุปกรณ์การขยายฟังก์ชัน
ล็อกประวัติการเตือน
ล็อกประวัติเตือน 1000 เหตุการณ์ FlFO สําหรับการวิเคราะห์ระบบ
ระบบ Statrs Log
1000 รายการของความดันออกและการอ่านปัจจุบันภาระภาระ และ 50 รายการของการอ่านการทดสอบแบตเตอรี่ในประวัติศาสตร์
LCD&LED
จอจอ LCD ขนาด 128 x 32 เพื่อแสดงสถานะการเข้าถึง, เตือนเตือน, การตั้งค่าของผู้ใช้; LED สีเขียว/เหลือง/แดงแสดงสถานะการทํางานและ เตือนเตือน
การจัดการแบตเตอรี่
การจัดการแบตเตอรี่
เตือน/เหตุการณ์
MC2900 เครื่องควบคุม
คําแนะนํา
Mc2900 เป็นเครื่องควบคุมพลังงานแบบ DC รุ่นล่าสุดที่ Megmeet พัฒนาขึ้น. มันใช้ CPU ARM Cortex-A8, 256Nflash, 512M SRAM และระบบปฏิบัติการ Linux.,และการใช้งานที่ง่าย เครื่องควบคุมให้ฟังก์ชันการจัดการของเครื่องปรับตรง โมดูลพลังแสงอาทิตย์ โมดูลลม โมดูล DC/DC โมดูล HVDC ไดเซล แบตเตอรี่ VRLA และแบตเตอรี่ลิตিয়ামไอออน
ลักษณะสําคัญ
การวัด
22 x อานาล็อกและ 12 x อัตราการอ่านอัตรารวมถึง: ระบบความแรงดัน, ความจูงของความจูง, แบตเตอรี่ปัจจุบัน, อุณหภูมิของแบตเตอรี่, อุณหภูมิแวดล้อม, ความชื้นแวดล้อม,12*Dl. 8*DO. เป็นต้น
การสื่อสาร
เครื่องควบคุมสื่อสารกับคอมพิวเตอร์โฮสต์ใน 2 รูปแบบ: Rs485 และอีเธอร์เน็ต (TcP / p, UDp, https และ SNMp)ดาวน์โหลดประวัติการดําเนินงานและประวัติสัญญาณได้ที่การสื่อสารระหว่างตัวควบคุมและเครื่องปรับและโมดูลพลังแสงอาทิตย์ ใช้การสื่อสาร CAN
โปรต็อกอล SNMP รองรับ GET, SET และ TRAP 4xRS485 port สําหรับแบตเตอรี่ BMS, DG หรือบอร์ดฟังก์ชันขยาย
ล็อกประวัติการเตือน
200000 ระเบิดประวัติศาสตร์ และ 100000 เหตุการณ์ประวัติศาสตร์
ระบบ Statrs Log
5000 บันทึกการทดสอบแบตเตอรี่, 5000 บันทึกการชาร์จแบตเตอรี่, 5000 บันทึกการปล่อยแบตเตอรี่, 5000 บันทึกการทํางาน DG
LCD&LED
จอจอ LCD ขนาด 128 x 160 เพื่อเข้าถึงสภาพการทํางานปัจจุบัน, เตือน, การตั้งค่าของผู้ใช้; LED สีเขียว/เหลือง/แดงแสดงสถานะการทํางานและ เตือน
การรวบรวมและการจัดการ
การจัดการแบตเตอรี่
เตือน/เหตุการณ์
