| Rectifier Module Rated power: | 3000W(176~300VAC) | System Dimension(mm): | 482.0(W)*350(D)*5U(H) |
|---|---|---|---|
| AC Distribution Input mode: | 220Vac（L-L） | DC Distribution Output voltage: | -43~-58VDC, rated value: -53.5VDC |
| Controller Signal input: | 4 AI (3 Battery temp., 1 ambient temp) ,6 DI (SPD, 6 common DI) | Environment Operating temperature: | -40℃~+75℃ |
| Weight: | ≤20kg (without rectifiers) | Input capacity: | 1×125A/2P |
| เน้น: | ระบบพลังงานสําหรับตู้โทรคมนาคมกลางแจ้ง,เครื่องแก้ไขสําหรับโทรคมนาคม,ระบบการปรับปรุงสําหรับโทรคมนาคม |
||

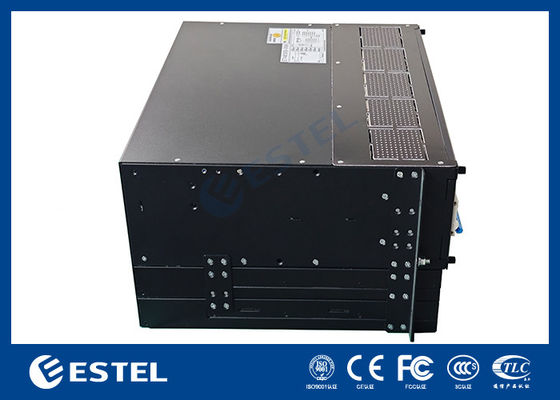

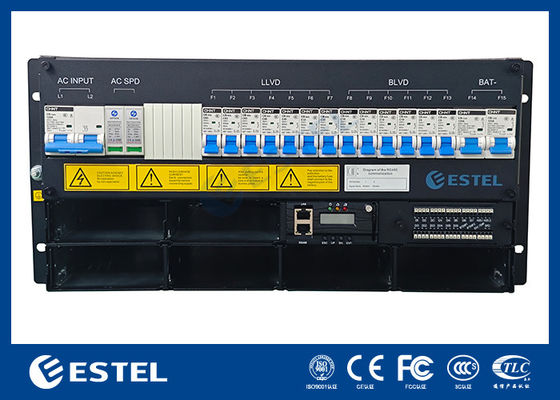

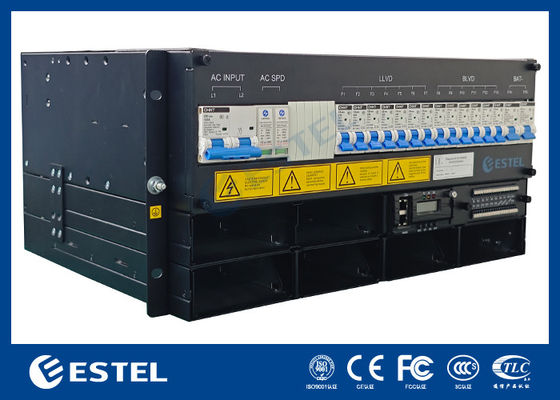

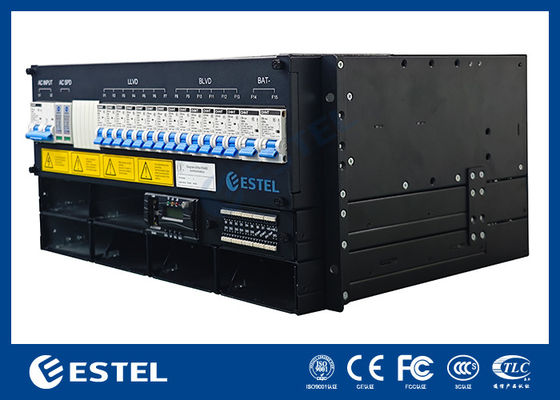

ระบบพลังงานที่ติดตั้ง 5U
1การนําเข้า
ESTEL ET48300 M5E65A เป็นเครื่องพลังงานคอมแพคต์ใหม่ที่ติดตั้ง มีการออกแบบสถาปัตยกรรมใหม่ที่ให้ขนาดเล็กและความหนาแน่นของพลังงานสูง (สูงสุด 24KW ใน 5U)ระบบนี้ให้ความสําคัญต่อความยืดหยุ่นของลูกค้า.
5U ความสูงการออกแบบคอมแพคต์เพื่อตอบสนองความต้องการการใช้งานที่สําคัญของเส้นใยและการถ่ายทอดไมโครเวฟ, อุปกรณ์การเข้าถึง, สวิตช์. พลังงานสูงสุดของระบบคือ 300A, ด้วย AC / แบตเตอรี่ / โหลด MCBs.สายเคเบิลมีการเข้าถึงด้านหน้ากับ MCB และ busbarเครื่องปรับความเรียบ MR48 รวมกับเครื่องควบคุม MC2600 รับประกันการทํางานที่ปลอดภัย น่าเชื่อถือ และยืดหยุ่นสร้างขึ้นบนเทคโนโลยีที่ผ่านการพิสูจน์ของ ESTEL, ซีรีย์ MR48 พร้อมที่จะตอบสนองความต้องการในอนาคต
ลักษณะสําคัญ
2.ฉากการใช้งาน
3รายละเอียด
| รูปแบบสินค้า | ET48300 M5E65A | ||
| ระบบ | ขนาด ((mm) | 482.0 ((W) * 350 ((D) * 5U ((H) | |
| น้ําหนัก | ≤20kg (ไม่รวมเครื่องปรับ) | ||
| ระบบเย็น | การเย็นตามธรรมชาติ | ||
| โหมดการติดตั้ง | ติดตั้งบนราก 19 นิ้วหรือภายในตู้ | ||
| รูปแบบการเชื่อม | ทางเข้าด้านบนและทางออกด้านบน | ||
| ระบบบํารุงรักษา | การบํารุงรักษาด้านหน้า การเปลี่ยนแปลงระดับของโมดูลสนับสนุน | ||
| ระดับการป้องกัน | IP20 | ||
| การกระจาย AC | รูปแบบการใส่ | 220Vac ((L-L) | |
| ความจุเข้า | 1×125A/2P | ||
| ระยะความดันเข้า | 90 ~ 300Vac | ||
| AC SPD | 20kA/40kA, 8/20μs | ||
| การกระจาย DC | ความดันการออก | -43~-58VDC ค่าตั้ง: -53.5VDC | |
| ความจุสูงสุด | 18kW ((6×3KW) | 24kW ((6×4KW) | |
| เครื่องตัดแบตเตอรี่ | 2×125A/1P | ||
| เครื่องตัดความจูง |
LLVD:3×63A/1P, 2×40A/1P, 2×32A/1P BLVD:2×16A/1P, 2×10A/1P, 2×6A/1P |
||
| โมดูลปรับ | ความดันการเข้า | 85VAC ราคา 300VAC ระดับ 220VAC | |
| ประสิทธิภาพ | ≥96% @ค่าสูงสุด | ||
| พลังประเมิน | 3000W ((176 ~ 300VAC) | ||
| อุณหภูมิการทํางาน | -40°C~+75°C ((การออกเต็มที่ต่ํากว่า 50°C) | ||
| ขนาด | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | ||
| น้ําหนัก | ≤2kg | ||
| ระบบเย็น | การเย็นแบบบังคับด้วยพัดลม | ||
|
เครื่องควบคุม
|
การเข้าสัญญาณ | 4 AI (3 Battery temp., 1 ambient temp),6 DI (SPD, 6 common DI) | |
| การออกสัญญาณเตือน | 6 ติดต่อที่แห้ง | ||
| ท่าเรือสื่อสาร | ช่องทาง LAN/RS232/RS485 LAN-SNMP TCP/IP | ||
| โหมดการแสดง | LCD | ||
| สิ่งแวดล้อม | อุณหภูมิการทํางาน | -40°C~+75°C (เมื่อทํางานด้วยภาระเต็ม อุณหภูมิไม่สูงกว่า 50°C) | |
| อุณหภูมิการเก็บรักษา | -40°C~+75°C | ||
| ความชื้นในการทํางาน | 0%~95% ((ไม่ประปา) | ||
| ความสูง | 0 ~ 3000m ((ถ้าความสูงอยู่ในช่วง 2000m ถึง 3000m, อุณหภูมิการทํางานสูงสุดลดลง 1 °C เมื่อความสูงเพิ่มขึ้น 200m.) | ||
4.ระบบพลังงานที่ติดตั้งสัญลักษณ์
5.MR483000HG2B-CS
| การเข้า AC | การออกแบบ DC | ||
| ความดันทางเข้า (นามinale) | 110VAC/220VAC | ความดันออก | -42 ถึง -58VDC ระดับ: -53.5VDC |
| ระยะความดันทางเข้า | 85 ถึง 290VAC | ประสิทธิภาพสูงสุด | >96% |
| ปัจจุบันการเข้าสูงสุด | 18A | ความจุสูงสุด | 3000W |
| ความถี่การเข้า | 45 ถึง 65 Hz | ปัจจุบันการออกสูงสุด | 56.1A |
| ปัจจัยพลังงาน | ≥ 0.99 (220VAC @ 20% ถึง 100% ความจูง) | THD | ≤ 5% @ 50% ถึง 100% ความจุ |
| การควบคุมและติดตาม | สิ่งแวดล้อม | ||
| โปรต็อกอลการสื่อสาร | CAN | EMC | EN55032 ประเภท B; EN55035; IEC61000-3-2; IEC61000-3-3 |
| LED | สีเขียว-ปกติ; สีเหลือง-เตือน; สีแดง-ผิดปกติ | ความปลอดภัย | UL62368-1; EN62368-1; IEC62368-1 |
6.MR484000SG1-GS
l ประสิทธิภาพสูงสุด > 96.5%
l ปรับกําลังจาก 45 °C ถึง 75 °C
l ปริมาตรการออกกําลังที่ระดับ < 176VAC
l ความหนาแน่นของพลังงาน
| การเข้า AC | การออกแบบ DC | ||
| ความดันทางเข้า (นามinale) | 110VAC/220VAC | ความดันออก | -42 ถึง -58VDC ระดับ: -53.5VDC |
| ระยะความดันทางเข้า | 85 ถึง 290VAC | ประสิทธิภาพสูงสุด | > 96.5% |
| ปัจจุบันการเข้าสูงสุด | 26A | ความจุสูงสุด | 4350W |
| ความถี่การเข้า | 45 ถึง 65 Hz | ปัจจุบันการออกสูงสุด | 81.3A |
| ปัจจัยพลังงาน | ≥ 0.99 (220VAC @ 20% ถึง 100% ความจูง) | THD | < 3% @ ≥ 50% ความจุ |
| การควบคุมและติดตาม | สิ่งแวดล้อม | ||
| โปรต็อกอลการสื่อสาร | CAN | EMC | EN55032 ประเภท B; EN55035; IEC61000-3-11; IEC61000-3-12 |
| LED | สีเขียว-ปกติ; สีเหลือง-เตือน; สีแดง-ผิดปกติ | ความปลอดภัย | UL62368-1; EN62368-1; IEC62368-1 |
7.MC2600 เครื่องควบคุม
คําแนะนํา
MC2600 เป็นเครื่องควบคุมพลังงาน DC รุ่นใหม่ที่พัฒนาโดย Megmeet. เครื่องควบคุมใช้ AR 32-bit cortex-M4CPU เป็นโปรเซสเซอร์หลัก. Mc2600 มีคุณสมบัติและฟังก์ชันมากมายสะดวกต่อผู้ใช้, และอินเตอร์เฟสที่ใช้ง่าย, ฟังก์ชันการจัดการพลังงาน hbrid ที่มีประสิทธิภาพรวมถึงการจัดการดีเซล, แบตเตอรี่ VRLA และไอเทียมไอออน และโมดูลแสงอาทิตย์.
ลักษณะสําคัญ
การวัด
24 x อานาล็อกและ 9 x อัตราการอ่านอัมพูทดิจิตอล รวมถึง: ระบบแรงดัน, ความจูงของแรงฝน, ปัจจุบันของแบตเตอรี่, อุณหภูมิของแบตเตอรี่, 8 * Dl, 8 * D0, เป็นต้น
การสื่อสาร
เครื่องควบคุมสื่อสารกับคอมพิวเตอร์โฮสต์ใน 2 รูปแบบ: Rs485 และเอเธอร์เน็ต (WEB หรือ SNMP)การดาวน์โหลดบันทึกข้อมูลและประวัติการเตือนสามารถใช้ได้ผ่าน WEBการสื่อสารระหว่างตัวควบคุมและเครื่องปรับและโมดูลพลังแสงอาทิตย์ ใช้การสื่อสาร CAN
โปรต็อกอล SNMP รองรับ GET, SET และ TRAP 4xRs485 ท่าทางสําหรับแบตเตอรี่ BMS, DG หรืออุปกรณ์การขยายฟังก์ชัน
ล็อกประวัติการเตือน
ล็อกประวัติเตือน 1000 เหตุการณ์ FlFO สําหรับการวิเคราะห์ระบบ
ระบบ Statrs Log
1000 รายการของความดันออกและการอ่านปัจจุบันภาระภาระ และ 50 รายการของการอ่านการทดสอบแบตเตอรี่ในประวัติศาสตร์
LCD&LED
จอจอ LCD ขนาด 128 x 32 เพื่อแสดงสถานะการเข้าถึง, เตือนเตือน, การตั้งค่าของผู้ใช้; LED สีเขียว/เหลือง/แดงแสดงสถานะการทํางานและ เตือนเตือน
การจัดการแบตเตอรี่
การจัดการแบตเตอรี่
เตือน/เหตุการณ์
8.MC2900 เครื่องควบคุม
คําแนะนํา
Mc2900 เป็นเครื่องควบคุมพลังงานแบบ DC รุ่นล่าสุดที่ Megmeet พัฒนาขึ้น. มันใช้ CPU ARM Cortex-A8, 256Nflash, 512M SRAM และระบบปฏิบัติการ Linux.,และการใช้งานที่ง่าย เครื่องควบคุมให้ฟังก์ชันการจัดการของเครื่องปรับตรง โมดูลพลังแสงอาทิตย์ โมดูลลม โมดูล DC/DC โมดูล HVDC ไดเซล แบตเตอรี่ VRLA และแบตเตอรี่ลิตিয়ামไอออน
ลักษณะสําคัญ
การวัด
22 x อานาล็อกและ 12 x อัตราการอ่านอัตรารวมถึง: ระบบความแรงดัน, ความจูงของความจูง, แบตเตอรี่ปัจจุบัน, อุณหภูมิของแบตเตอรี่, อุณหภูมิแวดล้อม, ความชื้นแวดล้อม,12*Dl. 8*DO. เป็นต้น
การสื่อสาร
เครื่องควบคุมสื่อสารกับคอมพิวเตอร์โฮสต์ใน 2 รูปแบบ: Rs485 และอีเธอร์เน็ต (TcP / p, UDp, https และ SNMp)ดาวน์โหลดประวัติการดําเนินงานและประวัติสัญญาณได้ที่การสื่อสารระหว่างตัวควบคุมและเครื่องปรับและโมดูลพลังแสงอาทิตย์ ใช้การสื่อสาร CAN
โปรต็อกอล SNMP รองรับ GET, SET และ TRAP 4xRS485 port สําหรับแบตเตอรี่ BMS, DG หรือบอร์ดฟังก์ชันขยาย
ล็อกประวัติการเตือน
200000 ระเบิดประวัติศาสตร์ และ 100000 เหตุการณ์ประวัติศาสตร์
ระบบ Statrs Log
5000 บันทึกการทดสอบแบตเตอรี่, 5000 บันทึกการชาร์จแบตเตอรี่, 5000 บันทึกการปล่อยแบตเตอรี่, 5000 บันทึกการทํางาน DG
LCD&LED
จอจอ LCD ขนาด 128 x 160 เพื่อเข้าถึงสภาพการทํางานปัจจุบัน, เตือน, การตั้งค่าของผู้ใช้; LED สีเขียว/เหลือง/แดงแสดงสถานะการทํางานและ เตือน
การรวบรวมและการจัดการ
การจัดการแบตเตอรี่
l การจัดการเครื่องยนต์
l การบริหารขั้นต่ําของกระแสไฟฟ้า
l การชดเชยอุณหภูมิ
L LVD
l การทดสอบแบตเตอรี่
l การคํานวณความกระชับกําลังในจุดกลาง
ผมตัดสูงสุด
l การจัดการแบตเตอรี่ลิเดียม
l เปลี่ยนตามความจุของแบตเตอรี่
l เปลี่ยนไปตามความกระตุ้นของแบตเตอรี่
การทดสอบ DG
l การคํานวณน้ํามันที่เหลือ
l การบริหารความสําคัญของพลังงาน
l การจัดการประหยัดพลังงานของเครื่องปรับ
l การหมุนของเครื่องปรับ
เตือน/เหตุการณ์
