ราคาถูก โซลูชั่นบูรณาการที่สามารถปรับแต่งได้ ระบบพลังงานโทรคมนาคมพลังงานไฮบริดพลังงานพลังงานแสงอาทิตย์ เครื่องกําเนิดดีเซล แบตเตอรี่สําหรับการจัดหาพลังงานภายนอกสถานที่โทรคมนาคม
รายละเอียดสินค้า
ระบบพลังงานโทรคมนาคมพลังงานพลังงานไฮบริดที่ปรับแต่งได้
,พลังงานไฟฟ้าจากระบบพลังงานแสงอาทิตย์
,สถานที่โทรคมนาคมกลางแจ้ง แบตเตอรี่เครื่องกําเนิดดีเซล
โซลูชันบูรณาการที่ปรับแต่งได้ต้นทุนต่ำ พลังงานแสงอาทิตย์กริดเครื่องกำเนิดไฟฟ้าดีเซลแบตเตอรี่ไฮบริดเทเลคอมระบบไฟฟ้าสำหรับแหล่งจ่ายไฟไซต์โทรคมนาคมกลางแจ้ง
1.ข้อดี
1) การออกแบบที่ปรับแต่งได้
ให้บริการออกแบบตามความต้องการของลูกค้า
โซลูชันโครงการเอาท์พุตเพื่อสนับสนุนลูกค้าให้ชนะการประมูลโครงการ
2) ระบบไฟฟ้าคุณภาพสูงที่ได้รับการพิสูจน์แล้ว
ระบบไฟฟ้า ESTEL หลายพันชุดมีการดำเนินงานที่มั่นคงทั่วโลก
การทดสอบความทนทานของโรงงานได้รับการพิสูจน์แล้วว่ามีความทนทานสูงกว่าอุปกรณ์แบรนด์ดัง
3) ต้นทุนต่ำ ราคาถูก
ออกแบบฟรี ตอบสนองต่อลูกค้าอย่างรวดเร็ว
อุปกรณ์และส่วนประกอบที่มาจากโรงงานโดยตรงราคาถูกกว่า
4) ข้อกำหนดปริมาณที่ไม่ใช่ขั้นต่ำ
ปริมาณการสั่งซื้อขั้นต่ำคือ 1 ชุด
| การป้อนข้อมูลของลูกค้า | เอาท์พุตเอสเทล |
|
|
2. บทนำ

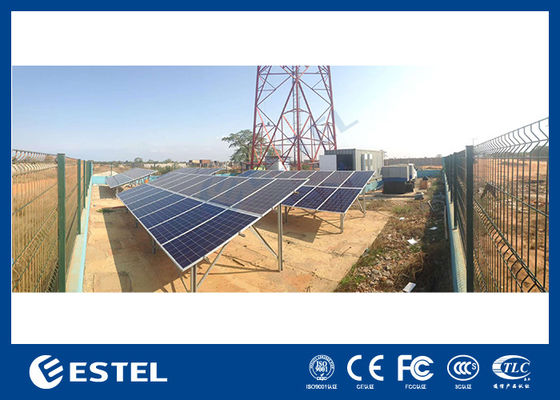

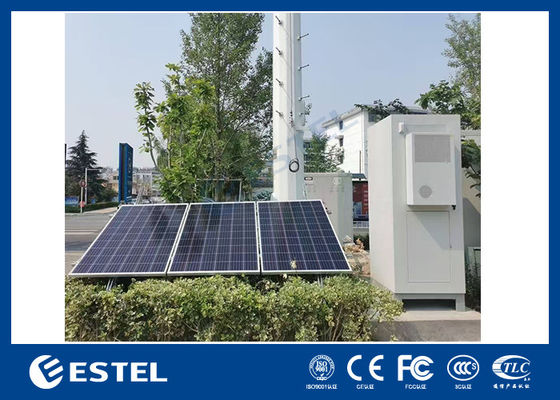

ระบบไฟฟ้าโทรคมนาคมพลังงานไฮบริดของ ESTEL เป็นโซลูชันการจ่ายไฟแบบไฮบริดที่ใช้พลังงานแสงอาทิตย์ เครื่องกำเนิดไฟฟ้าดีเซล (DG) และพลังงานกริดเป็นแหล่งพลังงานหลักสำหรับอุปกรณ์โทรคมนาคม
ใช้พลังงานสะอาดที่สะอาดและต้นทุนต่ำเพื่อสร้างระบบไฟฟ้าที่เชื่อถือได้ ให้พลังงานคุณภาพสูงสำหรับบริการโทรคมนาคมสมัยใหม่ และช่วยให้ผู้ให้บริการโทรคมนาคมขยายธุรกิจในพื้นที่ที่ไม่มีไฟฟ้าจากโครงข่าย หรือมีแหล่งจ่ายไฟโครงข่ายไม่เสถียร
3. การใช้งาน
- สถานีฐานโทรคมนาคม 4G และไร้สาย
- แอปพลิเคชั่นเครือข่ายกลางแจ้ง
- สถานีเปลี่ยนเกียร์
- การสื่อสารฉุกเฉิน
4. ระบบไฟฟ้าโทรคมนาคมโครงสร้าง

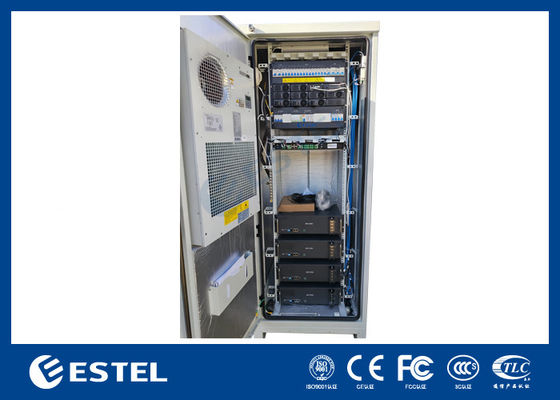

ประกอบด้วยตู้โทรคมนาคมกลางแจ้ง ระบบไฟฟ้าโทรคมนาคม ระบบทำความเย็น แบตเตอรี่ หน่วยตรวจสอบสภาพแวดล้อม และเซ็นเซอร์

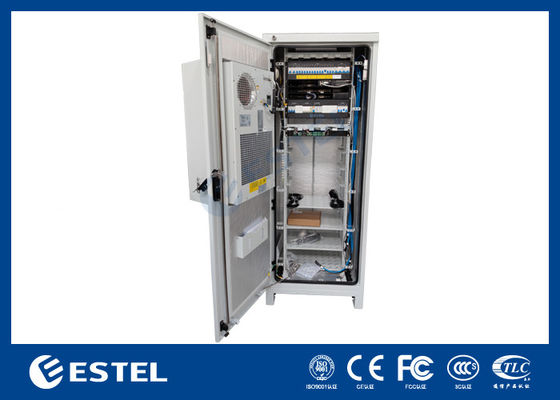

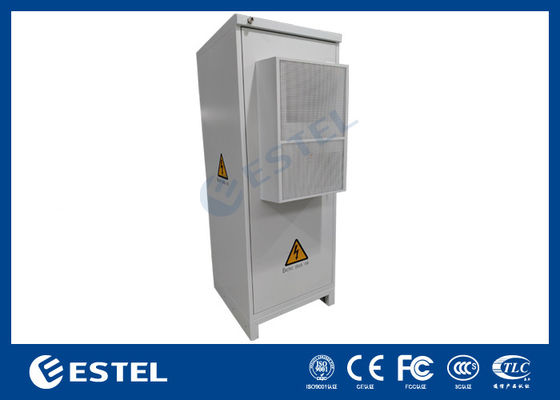

1) สิ่งที่แนบมากับตู้ - คุณสมบัติ
- ตู้ ESTEL ได้รับการออกแบบเพื่อรองรับการกำหนดค่าที่ยืดหยุ่น ติดตั้งง่าย และการขยายในอนาคตที่ง่ายดาย ขนาดและโครงสร้างของตู้สามารถปรับแต่งได้ตามความต้องการของลูกค้า
- ตู้ได้รับการออกแบบให้มีประสิทธิภาพในการป้องกันฝุ่นและกันน้ำได้ดี อีกทั้งยังเหมาะสมและเชื่อถือได้สำหรับสภาพแวดล้อมกลางแจ้ง ฐานตู้สามารถปรับแต่งให้เหมาะกับสภาพแวดล้อมในสถานที่ของลูกค้าได้
- ตู้ได้รับการออกแบบให้มีการเดินสายเคเบิลที่เหมาะสม และมีถาดวางสายเคเบิล ระบบสายดิน ประตูสามจุดกันขโมย บานพับประตูแบบซ่อน ซึ่งให้ความสะดวกสบายในการเข้าถึงและบำรุงรักษา และการป้องกันที่ปลอดภัย
- ผู้ใช้สามารถเลือกโซลูชั่นการระบายความร้อนที่ยืดหยุ่นได้ การระบายความร้อนด้วยพัดลมแบบบังคับ เครื่องแลกเปลี่ยนความร้อน และเครื่องปรับอากาศคุณภาพดีสามารถติดตั้งในตู้ได้ตามความต้องการของลูกค้า
| รายการ | คำอธิบาย |
| มิติภายนอก | สูง2200มม.×กว้าง750มม.×ลึก750มม |
| พื้นที่ภายใน | ชั้นวางมาตรฐาน 19 นิ้ว พื้นที่ 38U |
| วัสดุ | เหล็กชุบสังกะสี |
| ฉนวนกันความร้อน | พร้อม PEF เพื่อเป็นฉนวนกันความร้อน |
| ประตู | ประตูหน้า 1 บาน มีบานพับแบบฝังในตัว |
| ล็อค | ล็อคสามจุด |
| การกำหนดเส้นทางสายเคเบิล | สายเข้าจากด้านล่างตู้ |
| การเคลือบผิว | เคลือบผงโพลีเอสเตอร์ |
| สี | RAL7035 |
| เกรดไอพี | IP55 |

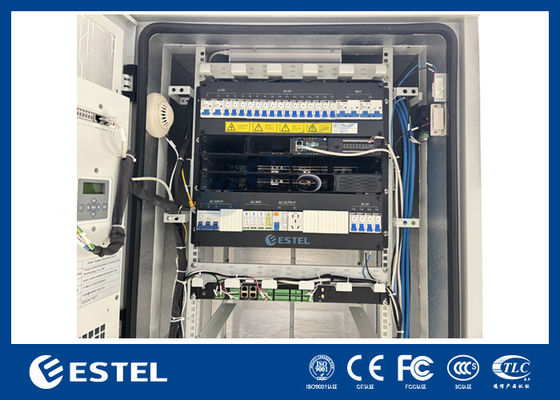

2) ระบบไฟฟ้าโทรคมนาคม
| รายการ | คำอธิบาย |
| พิมพ์ | ติดตั้งแร็คมาตรฐานขนาด 19 นิ้วได้ |
| ความสูง | 9U |
| อินพุตไฟฟ้ากระแสสลับ |
สามเฟส: 200-240 VAC/346-415 VAC เฟสเดียว: 200-240 VAC |
| อินพุต MCB | 1×63A/3P |
| อินพุต SPD | คลาส C (20KA/40KA) |
| ระบบย่อยวงจรเรียงกระแส | โมดูลวงจรเรียงกระแส 24kW, 6 ชิ้น 4kW |
| ระบบย่อยพีวี | โมดูลไฟฟ้าโซลาร์เซลล์แรงดันต่ำ 9kW, 3 ชิ้น 3kW |
| เอาท์พุทกระแสตรง | -53.5VDC, ช่วงแรงดันไฟฟ้าเอาท์พุต: -42 ถึง -58VDC |
| คอนโทรลเลอร์ | เอ็มซี2600 |
| โหลด MCB |
LLVD: 2×80A/1P+2×63A/1P BLVD: 1×63A/1P+14×32A/1P+2×16A/1P (หมายเหตุ: สามารถกำหนดค่าได้ตามความต้องการของลูกค้า) |
3) ระบบทำความเย็น
| รายการ | คำอธิบาย |
| แบบอย่าง | DC30HDNC1D |
| ยี่ห้อ | เอนวิคูล |
| ความสามารถในการทำความเย็น | 2800W |
| ความจุความร้อน | 500W (อุปกรณ์เสริม) |
| การใช้พลังงาน | 870W |
| มิติภายนอก | H746mm×W446mm×D300mm (ไม่มีหน้าแปลน) |
| พาวเวอร์ซัพพลาย | -48VDC |
| การสื่อสาร | อาร์เอส485 |
| การติดตั้ง | ติดประตู |
| เป็นไปตามข้อกำหนด RoHS | ใช่ |
| เกรดไอพี | IP55 |

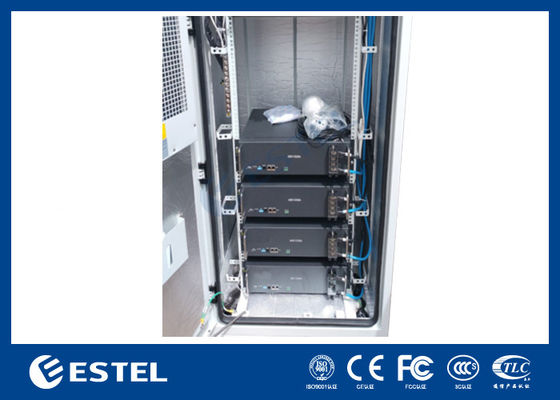

4) แบตเตอรี่
คุณสมบัติของแบตเตอรี่ LiFePO4 48V100Ah:
- เทคโนโลยีลิเธียมเหล็กฟอสเฟตที่ปลอดภัย
- ปลอดภัยในการใช้งาน อัตราการคายประจุเองต่ำ
- สมรรถนะที่อุณหภูมิสูงดีเยี่ยม
- รอบเวลาสูงและอายุการใช้งานยาวนาน
- ความหนาแน่นของพลังงานสูงและประสิทธิภาพการแปลง
- เป็นมิตรกับสิ่งแวดล้อมไม่มีโลหะหนักใดๆ
- ระบบจัดการแบตเตอรี่ BMS ประสิทธิภาพสูง
- ติดตั้งง่าย ตู้ขนาด 19 นิ้ว หรือแบบติดผนัง
| ฉันอุณหภูมิ | พารามิเตอร์ |
| แบบอย่าง | แอลเฟลิ-48100 |
| ความจุสูงสุด (5HR) | 100 อา |
| แรงดันไฟฟ้าที่กำหนด | 48V |
| แรงดันไฟฟ้าสิ้นสุดการคายประจุ | 40.5V |
| การชาร์จด้วยแรงดันไฟฟ้าที่จำกัด | 54V |
| สูงสุด การชาร์จ/การคายประจุกระแสไฟ | 100A |
| น้ำหนัก | ประมาณ 40กก |
| พลังงาน | 4800Wh |
| แสดง | พร้อมจอ LCD |
| สูงสุด จำนวนการเชื่อมต่อแบบขนาน | 15 |
| ขนาด (กว้าง*ลึก*สูง) มม | 442*450*132 |
| ชีวิตการออกแบบ | 20 ปี |
| วงจรชีวิต | 6,000 รอบ |
| คลาสไอพี | IP30 |
| วัสดุเคส | เอสพีซีซี |
| อุณหภูมิในการทำงาน |
การชาร์จ: 0 ถึง +45 ℃ การคายประจุ: -10 ถึง +55 ℃ การจัดเก็บ: -20 ถึง +60 ℃ |
| เทอร์มินัล | ม6 |
| คอนสตรัคชั่นตารางการคายประจุกระแสไฟฟ้าของมด (แอมแปร์) ที่ 25°C | |||||
|
แรงดันไฟฟ้า/เวลา |
1ชม | 2ชม | 3ชม | 5ชม | 10ชม |
| สิ้นสุดแรงดันจำหน่าย 40.5V | 100A | 50เอ | 33.3ก | 20เอ | 10เอ |
| ตารางการปล่อยพลังงานคงที่ (วัตต์) ที่ 25 ℃ | |||||
|
แรงดันไฟฟ้า/เวลา |
1ชม | 2ชม | 3ชม | 5ชม | 10ชม |
| สิ้นสุดแรงดันจำหน่าย 40.5V | 4800W | 2400W | 1600W | 960W | 480W |
5) หน่วยติดตามสิ่งแวดล้อม
หน่วยตรวจสอบสภาพแวดล้อม (FSU) เป็นอุปกรณ์ FSU (หน่วยกำกับดูแลภาคสนาม) ประสิทธิภาพสูงราคาประหยัดที่ผสานรวมการเก็บข้อมูล การประมวลผลโปรโตคอลอัจฉริยะ และโมดูลการสื่อสาร
ในฐานะ DAC อัจฉริยะ (ตัวควบคุมการรับข้อมูล) ที่ติดตั้งในสถานีโทรคมนาคมทุกแห่งหรือสถานีฐานในระบบจ่ายไฟและเฝ้าระวังสภาพแวดล้อม FSU เข้าถึงเซ็นเซอร์ต่างๆ เพื่อรับข้อมูลสภาพแวดล้อมต่างๆ และสถานะอุปกรณ์ที่ไม่ชาญฉลาด และสื่อสารกับอุปกรณ์อัจฉริยะ (รวมถึงแหล่งจ่ายไฟโทรคมนาคม, BMS แบตเตอรี่ลิเธียม, เครื่องปรับอากาศ ฯลฯ) ผ่าน RS232/485, Modbus หรืออินเทอร์เฟซการสื่อสารประเภทอื่นๆ FSU จับข้อมูลต่อไปนี้แบบเรียลไทม์และส่งไปยังศูนย์ตรวจสอบระยะไกลผ่าน B-Interface, โปรโตคอล SNMP
การตรวจสอบสิ่งแวดล้อม ทีกราฟเชิงวิพากษ์: :
6) เซ็นเซอร์
เซ็นเซอร์ที่หลากหลายสามารถรวมเข้ากับระบบไฟฟ้าโทรคมนาคมพลังงานไฮบริดของ ESTEL เพื่อให้การตรวจสอบและแจ้งเตือนออนไลน์สำหรับสภาพแวดล้อมการทำงานของระบบไฟฟ้า
| เซนเซอร์ | การทำงาน |
| เซ็นเซอร์แม่เหล็กประตู | การตรวจสอบสถานะการเปิดประตูและการเตือน |
| เซ็นเซอร์น้ำ | การตรวจสอบและแจ้งเตือนการแช่น้ำในตู้ |
| เซ็นเซอร์ตรวจจับควัน | การตรวจสอบและแจ้งเตือนควันไหม้ |
| เซ็นเซอร์อุณหภูมิและความชื้น | การตรวจสอบและแจ้งเตือนอุณหภูมิและความชื้น |
| เซ็นเซอร์ระดับน้ำมัน | การตรวจสอบและแจ้งเตือนระดับน้ำมันเชื้อเพลิง |
-
