48V พลั๊กอินฟรม พลังงานไฟฟ้า 5U ความสูง 19 นิ้ว ราคติดตั้งด้วย 6 โมดูลการแก้ไข
รายละเอียดสินค้า
19 นิ้ว Rack การติดตั้งกรอบไฟฟ้า
,6 แหล่งไฟฟ้ากรอบโมดูลปรับ
,5U ความสูงโครงการไฟฟ้า
48V พลั๊กอินฟรม พลังงานไฟฟ้า 5U ความสูง 19 นิ้ว ราคติดตั้งด้วย 6 โมดูลปรับ
รายละเอียดของรายละเอียดการก่อสร้าง
รายละเอียดของรายละเอียดประกอบด้วย 6 โมดูล:
โมดูลปรับตรงx 6
เครื่องตัดแบตเตอรี่: 1×125A/1P
เครื่องตัดความจูง
LLVD:63A/1P×3,40A/1P×2,32A/1P×2
BLVD:16A/1P × 2,10A × 2,6A/1P × 2
ระบบปรับเปลี่ยนเปลี่ยนกระแสไฟฟ้า (AC) เป็นกระแสไฟฟ้าแบบตรง (DC) และให้พลังงานที่จําเป็นในการชาร์จแบตเตอรี่
โดยเน้นการปรับปรุงค่าใช้จ่ายรวมในการครอบครองอย่างต่อเนื่อง เครื่องปรับความเรียบ ESTEL ควบคู่กับลักษณะการควบคุมและการติดตามที่ทันสมัย ช่วยลดค่าใช้จ่ายทุนและการดําเนินงาน.
ระบบปรับความเรียบของเรา มีความหนาแน่นของพลังงานที่ดีเยี่ยม ในขณะที่ตอบสนองความต้องการพื้นที่และน้ําหนักพวกเขาปล่อยให้มีพื้นที่มากมายสําหรับอุปกรณ์อื่น ๆ และช่วยประหยัดค่าบรรจุและค่าขนส่ง.
นอกจากนี้ ประสิทธิภาพสูงของมันยังลดการใช้พลังงานรวม และลดการก้าวหน้าคาร์บอน
ระบบพลังงานการสื่อสารที่ติดตั้ง (ระบบปรับปรุง) เหมาะสําหรับสวิตช์ที่ควบคุมด้วยโปรแกรมขนาดเล็ก, เครือข่ายการเข้าถึง, อุปกรณ์ส่ง, การสื่อสารมือถือ,
สถานีโทรคมนาคมทางดาวเทียมที่ดิน, พลังงานประกอบพลังงานสําหรับการสื่อสารไมโครเวฟ และยังสามารถใช้ในการประกอบพลังงานสําหรับอุปกรณ์สื่อสารอื่น ๆ
ในสถานการณ์ปกติ ปริมาตรต่าง ๆ ของโมดูลปรับตรงและหน่วยกระจายพลังงานจะถูกควบคุมโดยโมดูลการติดตามและทํางานตามพารามิเตอร์ที่กําหนดไว้ก่อน หรือคําสั่งของผู้ใช้.
หากสายไฟฟ้าล้มเหลว ระบบจะใช้พลังงานจากแบตเตอรี่ในเวลานี้ เมื่อแบตเตอรี่หมดแรง ความดันปลายของแบตเตอรี่เริ่มลดลง
เมื่อแรงดันของแบตเตอรี่ต่ํากว่า 46V dc (ค่าเตือนสามารถตั้งค่าได้) จุดเตือนแรงดันต่ําของแบตเตอรี่จากจอตรวจสอบ, หน่วยการติดตามรายงานสัญญาณเตือน.
โดยตรงปิดการออกของภาระ เครื่องทั้งหมดไม่ทํางาน เมื่อพลังงานจากหลอดไฟฟ้าภายนอกได้รับการฟื้นฟูระบบจะดําเนินการปกติ
รายละเอียดของรายละเอียดประกอบด้วยหน่วยกระจาย, โมดูลปรับ, โมดูลแปลง, โมดูลติดตาม มาตรฐานตามตารางด้านล่าง
| การตั้งค่า | โมดูลปรับ | คําสังเกต |
| มาตรฐาน | GB 4943 | สําหรับรายละเอียด กรุณาดูรายละเอียดของโมดูล |
| มาตรฐาน | IEC/EN 62368-1 | |
| มาตรฐาน | EN 55032 ประเภท A,GR1089 ฉบับที่ 4,R3-10, R3-11, R3-12 ประเภท B รับรองโดยอเมริกาเหนือ | |
| มาตรฐาน | EN300386, CLASSA |
ระบบแก้ไข 18KW 48VDC รายละเอียดรวดเร็ว:
| รุ่น | รายละเอียดของรายละเอียด | ||
| ระบบ | ขนาด ((mm) | 482.0(W) *350.0(D) *5U(H) | |
| น้ําหนัก | ≤ 15kg(ไม่รวมโหลดปรับ) | ||
| ระบบเย็น | การเย็นตามธรรมชาติ | ||
| โหมดการติดตั้ง | ติดตั้งบนราก 19 นิ้วหรือภายในตู้ | ||
| เกรด IP | IP20 | ||
| การกระจาย AC | ความดันการเข้า | 380VAC สามเฟสหรือ 220VAC เฟสเดียว | |
| ความจุเข้า | 1×63A/4P | ||
| การกระจาย DC | ความดันการออก | -42~-58VDC ค่าตั้ง: -53.5VDC | |
| ความจุสูงสุด | 18kW ((โมดูลปรับตรง 6x3000W) | ||
| เครื่องตัดแบตเตอรี่ | 2x125A/1P | ||
| เครื่องตัดความจูง |
LLVD:63A/1P×3,40A/1P×2,32A/1P×2 |
||
| SPD DC | 10kA/, 8/20μs | ||
| โมดูลปรับ | ความดันการเข้า | 85VAC-300VAC, หมายเลขค่า: 220VAC | |
| ประสิทธิภาพ | ≥96% | ||
| พลังประเมิน | 3000W ((176~300VAC) | ||
| ขนาด | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | ||
| ระบบเย็น | การเย็นแบบบังคับ | ||
| เครื่องควบคุม | การเข้าสัญญาณ | 4 AI(3 อุณหภูมิแบตเตอรี่, 1 อุณหภูมิบริเวณ),7 DI | |
| การออกสัญญาณเตือน | 6 ติดต่อที่แห้ง | ||
| ท่าเรือสื่อสาร | RS232/485, SNMP v2 | ||
| โหมดการแสดง | LCD | ||
| สิ่งแวดล้อม | อุณหภูมิการทํางาน | -40°C~+65°C | |
| อุณหภูมิการเก็บรักษา | -40°C~+70°C | ||
| ความชื้นในการทํางาน | 5% ~ 95% ((ไม่หมัก) | ||
| ความสูง | 0 ~ 3000m ((ถ้าความสูงอยู่ในช่วง 2000m ถึง 3000m, อุณหภูมิการทํางานสูงสุดลดลง 1 °C เมื่อความสูงเพิ่มขึ้น 200m.) | ||
ลักษณะสินค้า
1) โมดูลปรับแปลงใช้เทคโนโลยีการชดเชยปัจจัยกําลังทํางาน และค่าปัจจัยกําลังถึง 099.
2) ระยะเวลาทํางานปกติของความดันการเข้า AC กว้างถึง 90 ~ 290V, เฟสเดียว, (323V ~ 480V ac, 3 Phase)
3) โมดูลปรับตรงใช้เทคโนโลยีเปลี่ยนอ่อนแบบสะพานเต็ม และประสิทธิภาพสูงถึง 96%
4) การบริหารแบตเตอรี่ที่ฉลาด มีฟังก์ชันการปิดพลังงานและการป้องกันความดันต่ําของแบตเตอรี่ (LVLD + LVBD) และการปิดพลังงานรอง (สวิตช์พลังงานรอง)
ซึ่งสามารถทําฟังก์ชัน เช่น การชําระอุณหภูมิ, การปรับความเย็นโดยอัตโนมัติ และการควบคุมการชาร์จระเหย, การควบคุมความดันแบบอัตโนมัติ, การคํานวณกําลังแบตเตอรี่และการทดสอบแบตเตอรี่ออนไลน์.
5) โมดูลการปรับเปลี่ยนใช้เทคโนโลยีการเปลี่ยนร้อนที่ไม่เสียหาย, plug and play, และเวลาเปลี่ยนน้อยกว่า 1 นาที
6) การออกแบบเครือข่าย, ให้บริการอินเตอร์เฟซการสื่อสารหลาย (เช่น RS485, การติดต่อแห้ง), การเชื่อมต่อเครือข่ายแบบยืดหยุ่น, การติดตามท้องถิ่นและทางไกลที่จํากัดจริง, โดยไม่ต้องดูแล
7) การออกแบบป้องกันสายฟ้าคะนองสําหรับด้าน AC และ DC เหมาะสําหรับพื้นที่พายุฟ้าคะนอง
8) รองรับการป้องกันความผิดพลาดและฟังก์ชันเตือนความผิดพลาด
9) การใช้งานและการบํารุงรักษาที่สะดวกสบาย สามารถติดตั้งติดกับผนังได้ ประหยัดพื้นที่ได้อย่างมีประสิทธิภาพ
10) แสงสว่างที่ต่ํามาก ใช้การออกแบบความเข้ากันแบบแม่เหล็กไฟฟ้าที่ทันสมัย
ระบบไฮบอร์ดของเรา

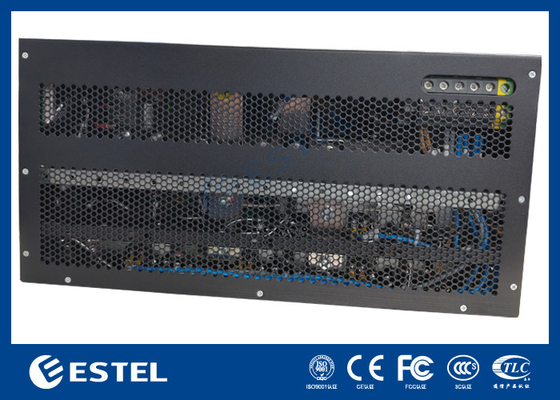

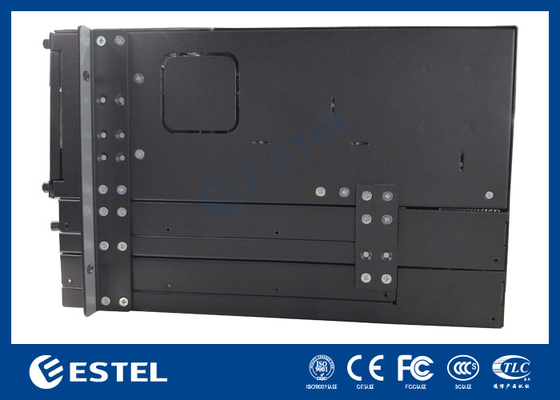

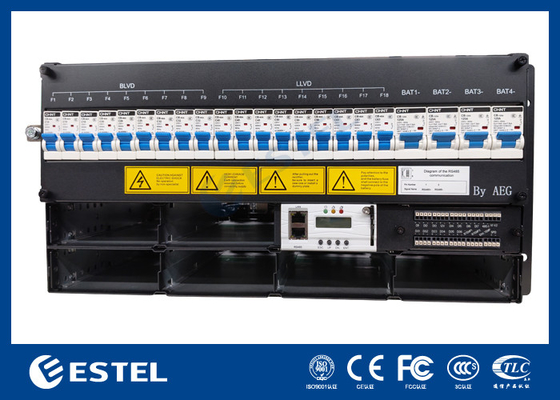

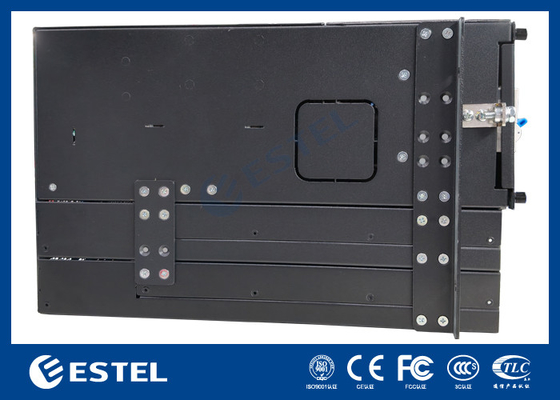

ภาพสินค้า:
ขนาดของโมดูลปรับตรง ดังต่อไปนี้:
| ระดับความละเอียด | ||
| ปริมาตร | มาตรฐาน | คําสังเกต |
| ความแข็งแรงในการปิด ((AC input) | การเข้า-ออก:3500Vdc/10mA//1min |
ไม่มีไฟฟลชอเวอร์หรือการล้มเหลว ถอนท่อการปล่อย / อุปกรณ์ป้องกันการกระชับกระแสก่อนการทดสอบ ไม่มีโมดูลปรับตรงหรือโมดูลการติดตาม การออกแบบ 2 เส้นทาง ปลายความดันต่ํา, ปลายความดันสูงที่มีฟังก์ชันการเลี่ยง AC ไม่ต้องทดสอบ |
| ช่องเข้า:3500Vdc/10mA//1min | ||
| หน่วยออก: 750Vdc / 10mA / 1 นาที | ||
| ความแข็งแรงในการปิด ((DC input) | การเข้า-การออก: 750Vdc/10mA//1min | |
| ช่องเข้า:750Vdc/10mA//1min | ||
| หน่วยออก: 750Vdc / 10mA / 1 นาที | ||
| กระแสรั่ว | ≤3.5mA | 280Vac input,output เต็มแรง |
| ความต้านทานในการปิด | @ บรรยากาศปกติ, ความชื้นสัมพัทธ์ 90%, ความตึงเครียดการทดสอบของ DC 500V, ความต้านทานการกันความหนาวของ input-output, input-ground, output-ground ไม่ต่ํากว่า 10MΩการออกแบบ 2 เส้นทาง ทอร์มิเนลความดันต่ํา, โลตสูงที่มีฟังก์ชันแอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์ | |
การใช้งาน
(1) การเข้าสู่การบูรณาการ
(2) ระบบกระจายและขยายภายใน
(3) สถานีเคลื่อนที่และระบบการขยาย
(4) WLAN
(5) สถานีติดต่อทางดาวเทียมที่ดิน และสถานีติดต่อไมโครเวฟ
(6) ห้องจัดจําหน่ายกระแสไฟฟ้าที่อ่อนแอ
(7) ระบบพลังงาน AC/DC อื่นๆ ที่ไม่มีการหยุด
