8U Hot Pluggable Telecom Rectifier System สําหรับตู้ภายในห้อง พร้อมช่วงความแรงกดไฟเข้าที่กว้าง 85-300Vac
รายละเอียดสินค้า
หน่วยระบบไฟฟ้า
,ระบบการปรับปรุงสําหรับโทรคมนาคม
,ระบบปรับความสูงโทรคมนาคม 6U
8U Hot Pluggable Telecom Rectifier System สําหรับตู้ภายในห้อง พร้อมช่วงความแรงกดไฟเข้าที่กว้าง 85-300Vac
1. ภาพรวม
ET48300-001 พลังงานไฟฟ้า sub-rack ด้วยการออกแบบความสูง 8U สามารถตอบสนองความต้องการการใช้งานที่สําคัญของเส้นใยและการส่งไมโครเวฟ, อุปกรณ์การเข้าถึงและสวิตช์ด้วย AC / แบตเตอรี่ / โหลด MCBs.
2ลักษณะสําคัญ
2.1 ความกว้างแบบมาตรฐาน 19 นิ้ว ซึ่งมีข้อดีของการใช้อย่างกว้างขวาง
2.2 การบริหารแบตเตอรี่ที่สมบูรณ์แบบ ช่วยยืดอายุของแบตเตอรี่ให้มีพอร์ตการสื่อสารต่างๆ เช่น RS485 พอร์ตอินเตอร์เน็ต พอร์ตติดต่อแห้ง เป็นต้นซึ่งทําให้การเชื่อมต่อในเครือข่ายและการติดตามทางไกล;
2.3 เครื่องปรับและเครื่องควบคุมสามารถติดต่อกันได้ด้วยไฟร้อน การบํารุงรักษาในระบบง่ายและรวดเร็ว
2.4 ระยะความแรงกดไฟเข้าที่กว้าง (85-300Vac) เครือข่ายไฟฟ้าสามารถปรับปรุงได้
3รายการการตั้งค่าของตู้แก้ไขโทรคมนาคม
| ไม่ | คําอธิบาย | SPECS | จํานวน |

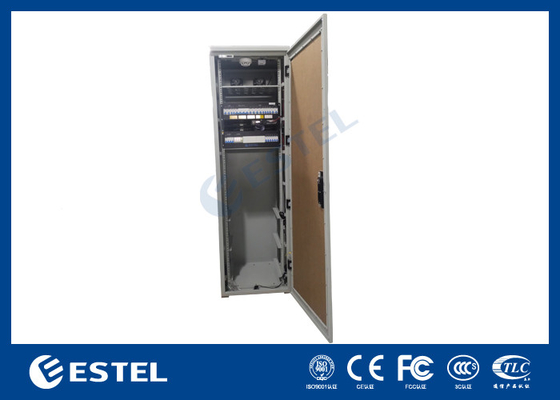

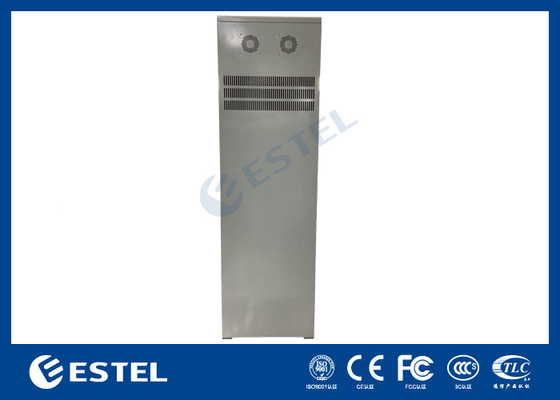

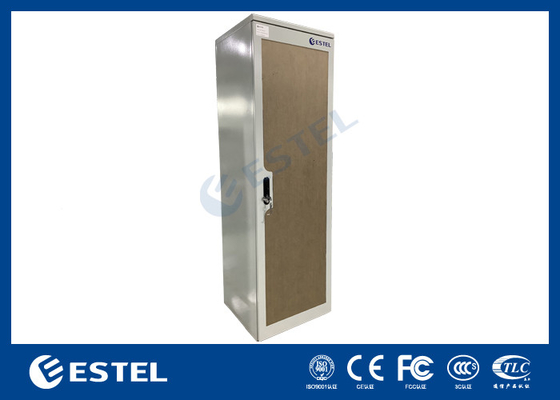

| 1 | กล่องภายใน | (1) ขนาดภายนอก: W × D × H 600 × 600 × 2000 มม. (2) ห้องหนึ่ง: รวม rack 42U 19 " (3) มีประตูหน้าหนึ่ง ((แผ่นอะคริลิค) และล็อคตู้ (4) วัสดุ: เหล็กม้วนเย็น (5) รวมแฟน 48VDC สอง (6) รวม 2 ตู้ |
1 |

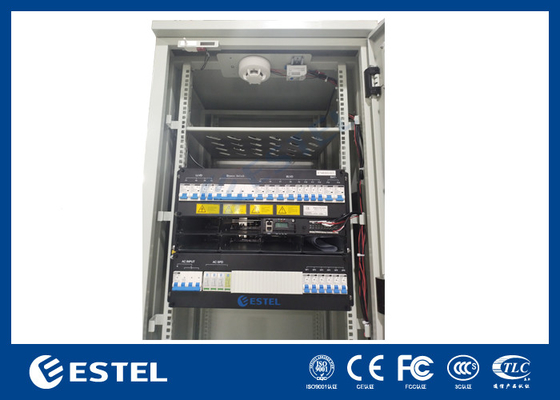

| 2 | ระบบปรับ |
ระบบ: ET48300-001 ((19" ความสูง 8U)) |
1 |
| 3 | เครื่องตรวจจับควัน | เชื่อมต่อกับโมดูลการติดตามของระบบปรับ | 1 |
| 4 | เซ็นเซอร์น้ํา | เชื่อมต่อกับโมดูลการติดตามของระบบปรับ | 1 |
| 5 | เครื่องตรวจจับอุณหภูมิ | เชื่อมต่อกับโมดูลการติดตามของระบบปรับ | 1 |
| 6 | เซ็นเซอร์ประตู | เชื่อมต่อกับโมดูลการติดตามของระบบปรับ | 1 |
| 7 | แพ็คเกจ | กล่องไม้ | 1 |
4รายละเอียดเทคนิคของเครื่องปรับ
| ประเภท | ET48300-001 | |
| ระบบ | ขนาด ((mm) | 482.0(W) *350.0(D) *8U(H) |
| น้ําหนัก | ≤ 40kg ((โดยไม่รวมโหลดปรับ) | |
| ระบบเย็น | การเย็นตามธรรมชาติ | |
| รูปแบบการเชื่อม | ทางเข้าด้านบนและทางออกด้านบน | |
| ระบบบํารุงรักษา | การบํารุงรักษาด้านหน้า การเปลี่ยนแปลงระดับของโมดูลสนับสนุน | |
| โหมดการติดตั้ง | ติดตั้งบนราก 19 นิ้วหรือภายในตู้ | |
| เกรด IP | IP20 | |
| การกระจาย AC | รูปแบบการใส่ | 220VAC ((L1-L2-L3 ติดต่อพร้อมกัน) |
| ความจุเข้า | 63A/4P × 1 | |
| ความถี่การเข้า | 45 ~ 65Hz ค่านิยม: 50Hz/60Hz | |
| ความจุออก | 32A/1P×6 (แต่ละโมดูลปรับ) | |
| AC SPD | 20kA/40kA, 8/20μs | |
|
DC การกระจาย
|
ความดันการออก | -43~-58VDC ค่าตั้ง: -53.5VDC |
| ความจุสูงสุด | 18kW (โมดูลปรับความเรียบ MR483000HG2B-GS 3KW × 6) | |
| เครื่องตัดแบตเตอรี่ | 125A/1P × 2 | |
| เครื่องสวิทช์บายพาส | 125A/4P × 1 | |
| เครื่องตัดความจูง |
LLVD: 63A/1P×2, 125A/1P×2 |
|
| SPD DC | 40kA, 8/20μs | |
| เครื่องปรับ | ความดันการเข้า | 85VAC ราคา 300VAC ระดับ 220VAC |
| ประสิทธิภาพ | ≥96% | |
| พลังประเมิน | 3000W ((176 ~ 300VAC) | |
| อุณหภูมิการทํางาน | -40°C~+75°C ((การออกเต็มที่ต่ํากว่า 50°C) | |
| ขนาด | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |
| น้ําหนัก | ≤2kg | |
| ระบบเย็น | การเย็นแบบบังคับด้วยพัดลม | |
| ค่าประสิทธิภาพ | ≥ 0.99 | |
| THD | ≤ 5% | |
| เครื่องควบคุม | การเข้าสัญญาณ | 4 AI ((3 อุณหภูมิแบตเตอรี่, 1 อุณหภูมิบริเวณ),7 DI ((SPD, 6 อุณหภูมิทั่วไป) |
| การออกสัญญาณเตือน | 4 การติดต่อที่แห้ง | |
| ท่าเรือสื่อสาร | RS485, SNMP | |
| โหมดการแสดง | LCD | |
|
สิ่งแวดล้อม
|
อุณหภูมิการทํางาน | -40°C~+75°C ((การออกเต็มที่ต่ํากว่า 50°C) |
| อุณหภูมิการเก็บรักษา | -40°C~+70°C | |
| ความชื้นในการทํางาน | 5% ~ 95% ((ไม่หมัก) | |
| ความสูง | 0 ~ 3000m ((ถ้าความสูงอยู่ในช่วง 2000m ถึง 3000m, อุณหภูมิการทํางานสูงสุดลดลง 1 °C เมื่อความสูงเพิ่มขึ้น 200m.) | |
5. รูปปรับ
