ET48300005 ระบบพลังงานที่ติดตั้งสําหรับไฟฟ้าที่ไม่หยุดและตู้ภายนอก

ET48300005 ระบบไฟฟ้าแบบฝังสำหรับเครื่องสำรองไฟและตู้กลางแจ้ง

ET48300-005 ข้อมูลเบื้องต้นเกี่ยวกับระบบไฟฟ้ากระแสตรงแบบฝัง

แหล่งจ่ายไฟซับแร็ค ET48300-005 มีการออกแบบความสูง 5U ขนาดกะทัดรัด เพื่อตอบสนองความต้องการการใช้งานที่สำคัญของการส่งผ่านไฟเบอร์และไมโครเวฟ อุปกรณ์เข้าถึง และสวิตช์ ระบบมีความจุไฟฟ้าสูงสุด 300A พร้อม AC, แบตเตอรี่ และโหลด MCB สามารถเข้าถึงสายเคเบิลด้านหน้าได้ด้วย MCB และบัสบาร์

คุณสมบัติที่สำคัญ

• ความกว้างมาตรฐาน 19 นิ้ว: รับประกันความเข้ากันได้สำหรับการใช้งานที่หลากหลาย
• ความสูง 5U ขนาดกะทัดรัด: ประหยัดพื้นที่และลดต้นทุนการติดตั้ง
• การทำงานด้านหน้าและการเข้าถึงสายเคเบิล: ให้ความสวยงามและการบำรุงรักษาที่ปลอดภัย
• การจัดการแบตเตอรี่ขั้นสูง: ยืดอายุแบตเตอรี่และมีพอร์ตการสื่อสารต่างๆ (RS485, พอร์ตอินเทอร์เน็ต, หน้าสัมผัสแบบแห้ง) สำหรับเครือข่ายที่ยืดหยุ่นและการตรวจสอบระยะไกล
• วงจรเรียงกระแสและตัวควบคุมแบบถอดเปลี่ยนได้แบบ Hot-Swappable: ช่วยให้สามารถบำรุงรักษาออนไลน์ได้ง่ายและรวดเร็ว
• ช่วงแรงดันไฟฟ้าอินพุตกว้าง (85-300Vac): ปรับให้เข้ากับสภาวะโครงข่ายไฟฟ้าต่างๆ

สถานการณ์การใช้งาน

• สถานีฐานไร้สาย
• เครือข่ายการส่งสัญญาณ
• เครือข่ายการสื่อสารสำหรับองค์กร

ข้อมูลจำเพาะ

จำหน่ายไฟฟ้ากระแสสลับ

• โหมดอินพุต: 220VAC เฟสเดียว
• ความจุอินพุต: 1 × 100A/2P
• ความถี่อินพุต: 45~65Hz (ค่าพิกัด: 50Hz/60Hz)
• เอซี เอสพีดี: 20kA/40kA, 8/20μs

การกระจายกระแสตรง

• แรงดันขาออก: -43 ถึง -58VDC (ค่าพิกัด: -53.5VDC)
• ความจุสูงสุด: 18kW
• เบรกเกอร์แบตเตอรี่: 2 × 125A (1 ขั้ว)
• โหลดเบรกเกอร์: :
  • LVD: 32A (1 ขั้ว) × 2 + 40A (1 ขั้ว) × 2 + 63A (1 ขั้ว) × 3
  • BLVD: 6A (1 ขั้ว) × 2 + 10A (1 ขั้ว) × 2 + 16A (1 ขั้ว) × 2
• แรงดันไฟฟ้าขาเข้าของวงจรเรียงกระแส: 85VAC ถึง 300VAC (พิกัด 220VAC)
• ประสิทธิภาพ: >96%
• กำลังไฟพิกัด: 3000วัตต์ (176~300VAC)
• อุณหภูมิในการทำงาน: -40°C ถึง +75°C (เอาต์พุตเต็มที่ต่ำกว่า 50°C)
• มิติ: 106.5มม.(กว้าง) × 286มม.(ลึก) × 41.5มม.(1U/H)
• น้ำหนัก: ≤2กก
• โหมดทำความเย็น: บังคับระบายความร้อน
• เพาเวอร์แฟกเตอร์: ≥0.99
• ทีเอชดี: ≤5%

คอนโทรลเลอร์

• สัญญาณเข้า: 4 AI (3 อุณหภูมิแบตเตอรี่, 1 อุณหภูมิแวดล้อม), 7 DI (SPD, 6 DI ทั่วไป)
• เอาต์พุตแจ้งเตือน: หน้าสัมผัสแห้ง 6 อัน
• พอร์ตการสื่อสาร: RS485, SNMP
• โหมดการแสดงผล: จอแอลซีดี

สิ่งแวดล้อม

• อุณหภูมิในการทำงาน: -40°C ถึง +75°C (เอาต์พุตเต็มที่ต่ำกว่า 50°C)
• อุณหภูมิในการจัดเก็บ: -40°C ถึง +70°C
• ความชื้นในการทำงาน: 5% ถึง 95% (ไม่ควบแน่น)
• ระดับความสูง: 0 ถึง 3000 ม. (สำหรับระดับความสูงระหว่าง 2,000 ม. ถึง 3,000 ม. อุณหภูมิการทำงานสูงสุดจะลดลง 1 ℃ สำหรับระดับความสูงที่เพิ่มขึ้นทุกๆ 200 ม.)

ภาพรวมนี้ให้ความเข้าใจที่ครอบคลุมเกี่ยวกับระบบไฟฟ้า DC แบบฝัง ET48300-005 ซึ่งออกแบบมาเพื่อความน่าเชื่อถือและประสิทธิภาพในการใช้งานโทรคมนาคมต่างๆ

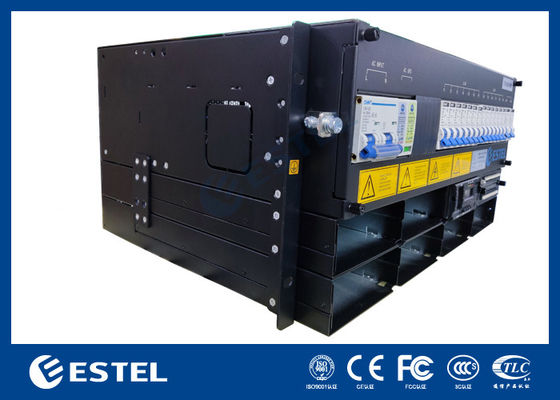

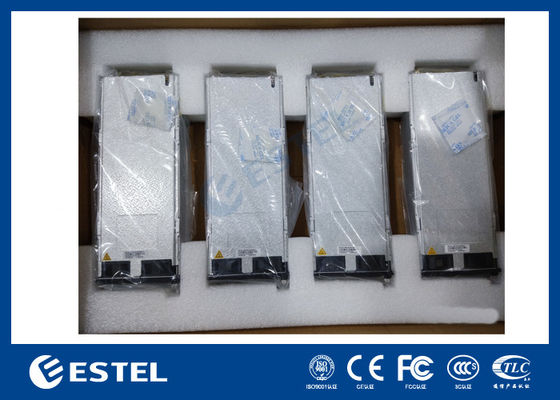

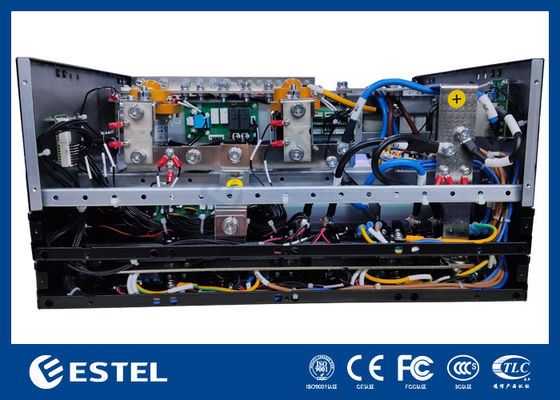

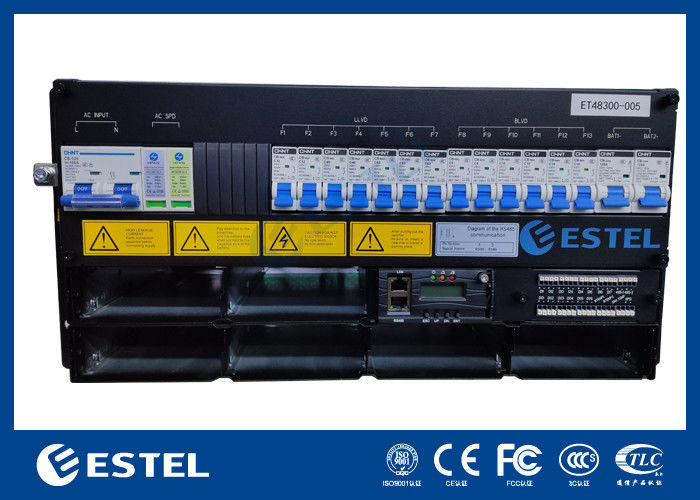

ET48300-005 รูปภาพระบบไฟฟ้าแบบฝัง:
