รายละเอียดสินค้า:
การชำระเงิน:
|
| กำลังขับของโมดูลวงจรเรียงกระแส: | 3000W | เพาเวอร์แฟกเตอร์: | >0.99 |
|---|---|---|---|
| ความถี่อินพุต: | 45~65Hz | Max. สูงสุด Rectifier Module Output Current กระแสไฟขาออกของโมดูลวงจรเรียงกระ: | 50A |
| หมายเลขโมดูล: | 6 | ความจุสูงสุด: | 18KW(300A) |
| ประเภทผลิต: | กระแสตรง | ประเภท: | Telecom Rectifier, วงจรเรียงกระแสโทรคมนาคมสำหรับการเปลี่ยนแหล่งจ่ายไฟ |
| ประสิทธิภาพ: | 96% | การรับประกัน: | 1 ปี |
| เน้น: | 19 นิ้ว Rack การติดตั้งกรอบไฟฟ้า,5U ความสูงโครงการไฟฟ้า,6 แหล่งไฟฟ้ากรอบโมดูลปรับ |
||
48V พลั๊กอินฟรม พลังงานไฟฟ้า 5U ความสูง 19 นิ้ว ราคติดตั้งด้วย 6 โมดูลการแก้ไข
ET48300-005 การก่อสร้าง
ET48300-005 ประกอบด้วย 6 โมดูล:
โมดูลปรับตรงx 6
เครื่องตัดแบตเตอรี่: 1×125A/1P
เครื่องตัดความจูง
LLVD:32A/1P×2+40A/1P×2+63A/1P×3
BLVD:6A/1P × 2+10A/1P × 2+16A/1P × 2
ระบบปรับเปลี่ยนเปลี่ยนกระแสไฟฟ้า (AC) เป็นกระแสไฟฟ้าแบบตรง (DC) และให้พลังงานที่จําเป็นในการชาร์จแบตเตอรี่
โดยเน้นการปรับปรุงค่าใช้จ่ายรวมในการครอบครองอย่างต่อเนื่อง เครื่องปรับความเรียบ ESTEL ควบคู่กับลักษณะการควบคุมและการติดตามที่ก้าวหน้า ช่วยลดค่าใช้จ่ายทุนและการดําเนินงาน.
ระบบปรับความเรียบของเรา มีความหนาแน่นของพลังงานที่ดีเยี่ยม ในขณะที่ตอบสนองความต้องการพื้นที่และน้ําหนักพวกเขาปล่อยให้มีพื้นที่มากมายสําหรับอุปกรณ์อื่น ๆ และช่วยประหยัดค่าบรรจุและค่าขนส่ง.
นอกจากนี้ ประสิทธิภาพสูงของมันยังลดการใช้พลังงานรวม และลดการก้าวหน้าคาร์บอน
ระบบพลังงานการสื่อสารที่จํากัด (ระบบปรับปรุง) เหมาะสําหรับสวิตช์ที่ควบคุมด้วยโปรแกรมขนาดเล็ก, เครือข่ายการเข้าถึง, อุปกรณ์ส่ง, การสื่อสารมือถือ,
สถานีโทรคมนาคมทางดาวเทียมที่ดิน, พลังงานประกอบพลังงานสําหรับการสื่อสารไมโครเวฟ และยังสามารถใช้ในการประกอบพลังงานสําหรับอุปกรณ์สื่อสารอื่น ๆ
ในสถานการณ์ปกติ ปริมาตรต่าง ๆ ของโมดูลปรับตรงและหน่วยกระจายพลังงานจะถูกควบคุมโดยโมดูลการติดตามและทํางานตามพารามิเตอร์ที่กําหนดไว้ก่อน หรือคําสั่งของผู้ใช้.
หากสายไฟฟ้าล้มเหลว ระบบจะใช้พลังงานจากแบตเตอรี่ในเวลานี้ เมื่อแบตเตอรี่หมดแรง ความดันปลายของแบตเตอรี่เริ่มลดลง
เมื่อแรงดันของแบตเตอรี่ต่ํากว่า 46V dc (ค่าเตือนสามารถตั้งค่าได้) จุดเตือนแรงดันต่ําของแบตเตอรี่จากจอตรวจสอบ, โมดูลการติดตามรายงานสัญญาณเตือน.
โดยตรงปิดการออกของภาระ เครื่องทั้งหมดไม่ทํางาน เมื่อพลังงานจากหลอดไฟฟ้าภายนอกได้รับการฟื้นฟูระบบจะดําเนินการปกติ
ET48300-005 ประกอบด้วยหน่วยกระจาย, หน่วยปรับตรง, หน่วยแปลง, หน่วยติดตาม มาตรฐานดังตารางด้านล่าง:
| การตั้งค่า | โมดูลปรับ | คําสังเกต |
| มาตรฐาน | GB 4943 | สําหรับรายละเอียด กรุณาดูรายละเอียดของโมดูล |
| มาตรฐาน | IEC/EN 62368-1 | |
| มาตรฐาน | EN 55032 ประเภท A,GR1089 ฉบับที่ 4,R3-10, R3-11, R3-12 ประเภท B รับรองโดยอเมริกาเหนือ | |
| มาตรฐาน | EN300386, CLASSA |
ระบบแก้ไข 18KW 48VDC รายละเอียดรวดเร็ว:
| รุ่น | ET48300-005 | |
| ระบบ | ขนาด ((mm) | 482.6 ((W) x350.6 ((D) x5U ((H) |
| น้ําหนัก | ≤ 50kg ((ไม่รวมโหลดปรับ) | |
| ระบบเย็น | การเย็นด้วยอากาศ | |
| โหมดการติดตั้ง | ติดตั้งบนราก 19 นิ้วหรือภายในตู้ | |
| เกรด IP | IP20 | |
| การกระจาย AC | ความดันการเข้า | 380VAC สามเฟส |
| ความจุเข้า | หน่วยปลาย 4 บิต | |
| การกระจาย DC | ความดันการออก | -42~-58VDC ค่าตั้ง: -53.5VDC |
| ความจุสูงสุด | 18kW ((โมดูลปรับตรง 6x3000W) | |
| เครื่องตัดแบตเตอรี่ | 2x125A/1P | |
| เครื่องตัดความจูง |
LLVD:32A/1P×2+40A/1P×2+63A/1P×3 |
|
| SPD DC | 10kA/20kA, 8/20μs ((ออกแบบภายใน) | |
| โมดูลปรับ | ความดันการเข้า | 85VAC-300VAC, หมายเลขค่า: 220VAC |
| ประสิทธิภาพ | ≥96% | |
| พลังประเมิน | 3000W ((176~300VAC) | |
| ขนาด | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |
| ระบบเย็น | การเย็นแบบบังคับด้วยพัดลม | |
| เครื่องควบคุม | การเข้าสัญญาณ | 3 AI ((2 อุณหภูมิแบตเตอรี่, 1 อุณหภูมิแวดล้อม),7 DI ((SPD, 6 อุณหภูมิทั่วไป) |
| การออกสัญญาณเตือน | 6 การสัมผัสที่แห้ง | |
| ท่าเรือสื่อสาร | RS485/LAN Ethernet/SNMP | |
| โหมดการแสดง | LCD | |
| สิ่งแวดล้อม | อุณหภูมิการทํางาน | -40°C~+65°C |
| อุณหภูมิการเก็บรักษา | -40°C~+70°C | |
| ความชื้นในการทํางาน | 5% ~ 95% ((ไม่หมัก) | |
| ความสูง | 0 ~ 3000m ((ถ้าความสูงอยู่ในช่วง 2000m ถึง 3000m, อุณหภูมิการทํางานสูงสุดลดลง 1 °C เมื่อความสูงเพิ่มขึ้น 200m.) | |
ลักษณะสินค้า
1) โมดูลปรับแปลงใช้เทคโนโลยีการชดเชยปัจจัยพลังงานที่ทํางาน และค่าปัจจัยพลังงานถึง 099.
2) ระยะเวลาทํางานปกติของความดันการเข้า AC กว้างถึง 90 ~ 290V, เฟสเดียว, (323V ~ 480V ac, 3 Phase)
3) โมดูลปรับตรงใช้เทคโนโลยีเปลี่ยนอ่อนแบบสะพานเต็ม และประสิทธิภาพสูงถึง 96%
4) การบริหารแบตเตอรี่ที่ฉลาด มีฟังก์ชันการปิดพลังงานและการป้องกันความดันต่ําของแบตเตอรี่ (LVLD + LVBD) และการปิดพลังงานรอง (สวิตช์พลังงานรอง)
ซึ่งสามารถทําหน้าที่ เช่น การชดเชยอุณหภูมิ, การปรับความเย็นโดยอัตโนมัติ และการควบคุมการชาร์จระเหย, การควบคุมความเครียดโดยอัตโนมัติ, การคํานวณกําลังแบตเตอรี่และการทดสอบแบตเตอรี่ออนไลน์.
5) โมดูลการปรับเปลี่ยนใช้เทคโนโลยีการเปลี่ยนร้อนที่ไม่เสียหาย, plug and play, และเวลาเปลี่ยนน้อยกว่า 1 นาที
6) การออกแบบเครือข่าย, ให้บริการอินเตอร์เฟซการสื่อสารหลายแบบ (เช่น RS485, การติดต่อแห้ง), การเชื่อมต่อเครือข่ายแบบยืดหยุ่น, การติดตามในท้องถิ่นและทางไกลที่จํากัดจริง, โดยไม่มีการดูแล
7) การออกแบบป้องกันสายฟ้าคะนองสําหรับด้าน AC และ DC เหมาะสําหรับพื้นที่พายุฟ้าคะนอง
8) รองรับการป้องกันความผิดพลาดและฟังก์ชันเตือนความผิดพลาด
9) การใช้งานและการบํารุงรักษาที่สะดวกสบาย สามารถติดตั้งติดกับผนังได้ ประหยัดพื้นที่ได้อย่างมีประสิทธิภาพ
10) แสงสว่างที่ต่ํามาก ใช้การออกแบบความเข้ากันแบบแม่เหล็กไฟฟ้าที่ทันสมัย
ระบบไฮบอร์ดของเรา

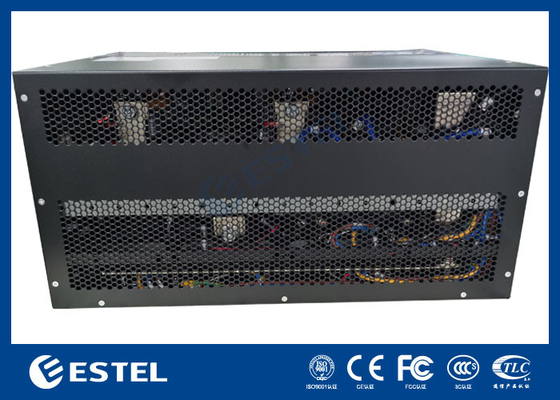

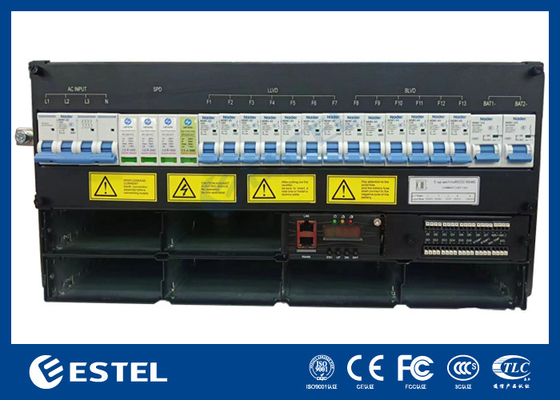

ภาพสินค้า:
ขนาดของโมดูลปรับตรง ดังต่อไปนี้:
| ระดับความละเอียด | ||
| ปริมาตร | มาตรฐาน | คําสังเกต |
| ความแข็งแรงในการปิด ((AC input) | การเข้า-ออก:3500Vdc/10mA//1min |
ไม่มีไฟฟลชอเวอร์หรือการล้มเหลว ถอนท่อการปล่อย / อุปกรณ์ป้องกันการกระชับกระแสก่อนการทดสอบ ไม่มีโมดูลปรับตรงหรือโมดูลการติดตาม การออกกําลังด้วย 2 เส้นทาง ปลายความดันต่ํา, ปลายความดันสูงที่มีฟังก์ชัน AC bypass ไม่ต้องทดสอบ |
| ช่องเข้า:3500Vdc/10mA//1min | ||
| หน่วยออก: 750Vdc / 10mA / 1 นาที | ||
| ความแข็งแรงในการปิด ((DC input) | การเข้า-การออก: 750Vdc/10mA//1min | |
| ช่องเข้า:750Vdc/10mA//1min | ||
| หน่วยออก: 750Vdc / 10mA / 1 นาที | ||
| กระแสรั่ว | ≤3.5mA | 280Vac input,output เต็มแรง |
| ความต้านทานในการปิด | @ บรรยากาศปกติ, ความชื้นสัมพัทธ์ 90%, ความตึงเครียดการทดสอบของ DC 500V, ความต้านทานการกันความหนาวของ input-output, input-ground, output-ground ไม่ต่ํากว่า 10MΩการออกแบบ 2 เส้นทาง ทอร์มิเนลความดันต่ํา, โลตสูงที่มีฟังก์ชันแอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์ | |
การใช้งาน
(1) การเข้าสู่การบูรณาการ
(2) ระบบกระจายและขยายภายใน
(3) สถานีเคลื่อนที่และระบบการขยาย
(4) WLAN
(5) สถานีติดต่อทางดาวเทียมที่ดิน และสถานีติดต่อไมโครเวฟ
(6) ห้องจัดจําหน่ายกระแสไฟฟ้าที่อ่อนแอ
(7) ระบบพลังงาน AC/DC อื่นๆ ที่ไม่มีการหยุด
