กล่องข้อมูลกลางแจ้งมาตรฐาน 38U พร้อมเครื่องปรับอากาศ DC และล้อง่ายสําหรับการเคลื่อนย้าย
คุณสมบัติพื้นฐาน
สถานที่กำเนิด:
เซินเจิ้น จีน (แผ่นดินใหญ่)
ชื่อแบรนด์:
ESTEL
การรับรอง:
ISO9001, CE, 3C, FCC, TLC, IP55
หมายเลขรุ่น:
ET8010200A-38U
การซื้อขายอสังหาริมทรัพย์
ปริมาณการสั่งซื้อขั้นต่ำ:
1 ชุด
ราคา:
358-2143 usd
เงื่อนไขการชำระเงิน:
T/T, L/C, D/A, Western Union, Paypal ฯลฯ
ความสามารถในการจัดหา:
5,000 ชุดต่อเดือน
สรุปผลิตภัณฑ์
ตู้ข้อมูลกลางแจ้ง 38U พร้อมเครื่องปรับอากาศ DC และล้อ ตู้นี้มีความสูง 2000 มิลลิเมตร และกว้าง 8000 มิลลิเมตร และลึก 1000 มิลลิเมตร ตู้นี้เป็นตัวเลือกที่ดีที่สุดสําหรับความต้องการของชั้นวางของกลางแจ้ง นี่คือการนําเสนอสั้น ๆ ● การ สร้าง งาน ใน พื้นที่ กลางแจ้ง ● 38 หน่วย rack (RU) รถรางมาตรฐาน 19 ช่อ...
รายละเอียดสินค้า
เน้น:
38U ตู้ข้อมูลกลางแจ้ง
,ตู้ข้อมูลกลางแจ้งที่มีล้อ
,รากข้อมูลกลางแจ้ง พร้อมเครื่องปรับอากาศ
Cabinet External Size:
W × D × H 800 × 1000 × 2000 มิลลิเมตร
Protection Level:
IP55
Floor Mount:
ใช่
Color:
แสงสีเทา
Material:
เหล็กกัลวาไนซ์ ผนังชั้นเดียว พร้อมฉนวนกันความร้อน
Cabinet Lock:
ล็อคสามจุดป้องกันการโจรกรรม (รองรับแม่กุญแจ)
Product Name:
ตู้กลางแจ้ง
Cooling System:
แอร์ DC48V
Cabinet:
Outdoor telecom cabinet
Cabinet:
Outdoor telecom cabinet
Cabinet:
Outdoor telecom cabinet
รายละเอียดสินค้า
ตู้ข้อมูลกลางแจ้ง 38U พร้อมเครื่องปรับอากาศ DC และล้อ
ตู้นี้มีความสูง 2000 มิลลิเมตร และกว้าง 8000 มิลลิเมตร และลึก 1000 มิลลิเมตร ตู้นี้เป็นตัวเลือกที่ดีที่สุดสําหรับความต้องการของชั้นวางของกลางแจ้ง
นี่คือการนําเสนอสั้น ๆ
● การ สร้าง งาน ใน พื้นที่ กลางแจ้ง
● 38 หน่วย rack (RU) รถรางมาตรฐาน 19 ช่อง
● ทางเข้าด้านหน้า (ทางเข้าด้านหลังเป็นตัวเลือก)
● ระบบล็อค 3 จุด ป้องกันการขโมย
● การ ปก ป้อง กัน การ ตก
● สี มาตรฐาน: สีเทาอ่อน, RAL7035 สีตามต้องการ
● ทาง เข้า สาย ใน ด้าน ด้านล่าง ของ ตู้
● ใช้ ไม้ แผ่นดิน
● ใส่ ปิด ประตู
● ใส่ล้อ 4 ล้อ ลง ด้าน ด้านล่าง
● การ ปรับปรุง ความ หนาว
ด้านล่างคือพารามิเตอร์ทางเทคนิค
| การตั้งค่า | รายการ | ปริมาตรเทคนิค |
| กองเสื้อ | รุ่น | ET8010200A-38U |
| ระดับการป้องกัน | IP55 | |
| มิติภายนอก | H2000mm × W800mm × D1000mm | |
| มิติภายใน | 19 นิ้ว 38U | |
| วัสดุ |
เหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล ความหนาของชิ้นส่วนเบอร์: 2.0mm |
|
| การกันความร้อน | PEF | |
| การเคลือบ | ผิวเคลือบผงพอลิเอสเตอร์ | |
| สี | RAL7035 | |
| ล็อค | ระบบล็อค 3 จุดป้องกันการขโมย | |
| แขวน | หมุนทางด้านใน | |
| ตัวเลือกการติดตั้ง | เครื่องปรับพื้น | |
| การนําทางสายเคเบิล | สายในและออกจากด้านล่างของตู้ | |
| การบํารุง | ประตูหน้าหนึ่ง ประตูหลังหนึ่ง | |
| การเย็น |
AC เครื่องปรับอากาศ |
1500W 220VAC 50Hz ติดตั้งบนประตูหน้า |
| อื่นๆ | หลอด LED | |
| ติดปุ่มรักษาประตู | ||
| สิ่งแวดล้อม | อุณหภูมิการทํางาน | -40°C~+55°C (+รังสีแสงอาทิตย์) |
| อุณหภูมิในการเก็บ | -40°C~+70°C | |
| ความชื้นในการทํางาน | 5%~95% ((ไม่มีการปั่น) | |
| ความสูงในการทํางาน | 0 ~ 4000 เมตร |
|
ตารางความสอดคล้องมาตรฐาน
| มาตรฐาน | คําอธิบาย |
| GB/T 17626.7-1998 | ความเหมาะสมทางแม่เหล็กไฟฟ้า |
| GB47061 | ความปลอดภัยของอุปกรณ์ครัวเรือนและอุปกรณ์ไฟฟ้าที่มีการใช้งานคล้ายกัน |
| GB47981 | สภาพสิ่งแวดล้อมที่มีอยู่ในการใช้งานสําหรับสินค้าไฟฟ้าและอิเล็กทรอนิกส์ - การเก็บรักษา |
| GB47982 | สภาพสิ่งแวดล้อมที่มีอยู่ในการใช้งานสําหรับผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ - การขนส่ง |
| GB47983 | สภาพสิ่งแวดล้อมที่มีอยู่ในการใช้งานสําหรับสินค้าไฟฟ้าและอิเล็กทรอนิกส์ - การใช้งาน |

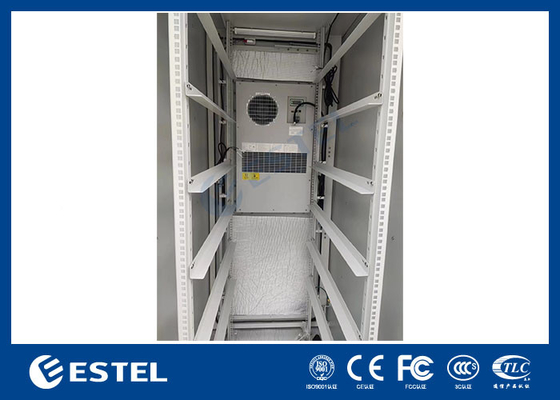

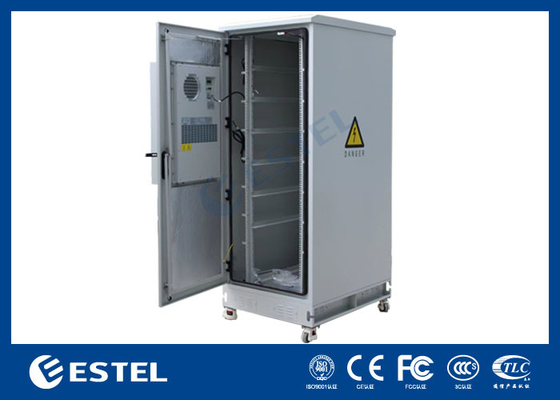

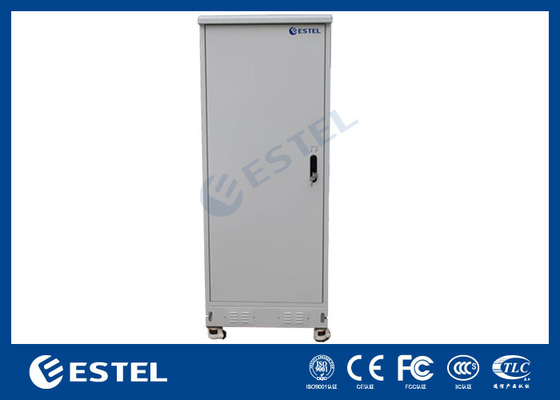

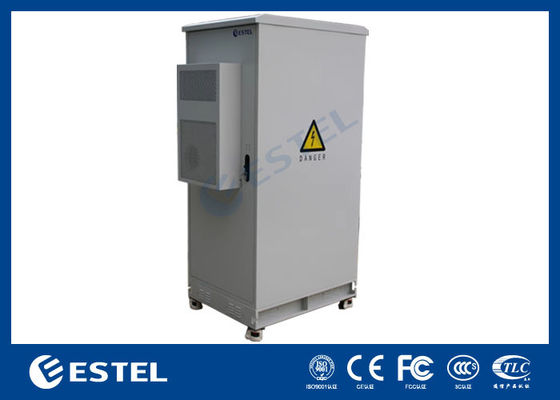

รูปภาพของตู้
การออกแบบตู้โทรคมนาคมกลางแจ้งที่มีเครื่องพลังงานภายใน จะมีหลายขั้นตอนสําคัญ เพื่อให้แน่ใจว่ามันทนทาน ใช้งานได้ และสามารถทนต่อสภาพแวดล้อมต่างๆได้นี่คือคู่มือที่ครบถ้วนเกี่ยวกับวิธีการออกแบบกระเป๋าดังกล่าว:
1. กําหนดรายละเอียดและความต้องการ
- วัตถุประสงค์และการใช้งาน: กําหนดการใช้งานหลักของตู้, เช่น อุปกรณ์โทรคมนาคมที่อยู่อาศัย, การจําหน่ายพลังงาน, หรือทั้งคู่
- สถานการณ์ สิ่งแวดล้อม: พิจารณา สภาพอากาศ อุณหภูมิ ความชื้น และ ความเป็นไปได้ ของการเผชิญกับฝุ่น น้ํา หรือธาตุกัด
- ขนาดและความจุ: กําหนดขนาดและความจุที่ต้องการขึ้นอยู่กับอุปกรณ์ที่จะถูกจัดตั้ง
- กฎหมายและมาตรฐาน: ต้องปฏิบัติตามมาตรฐานและกฎหมายในอุตสาหกรรมที่เกี่ยวข้อง เช่น การจัดอันดับ IP สําหรับการกันน้ําและกันฝุ่น
2เลือกวัสดุและการก่อสร้าง
- ร่างกระเป๋า: ใช้เหล็กกระปุกหรือเหล็กไร้สแตนเลสเพื่อความทนทานและความทนทานต่อการกัดกร่อน
- ประตู และ ล็อค: ใช้ ล็อค และ หมุน ที่ ป้องกัน อากาศ ให้ ปลอดภัย. พิจารณา ใช้ ระบบ ล็อค สาม จุด เพื่อ เพิ่ม ความ ปลอดภัย.
- ระบบเย็น: ติดตั้งเครื่องปรับอากาศหรือพัดลม เพื่อรักษาอุณหภูมิการทํางานที่เหมาะสมภายในตู้ให้แน่ใจว่ามันได้รับการกําหนดให้ใช้ในภายนอกและสามารถรับมือกับสภาพแวดล้อมที่คาดหวัง.
- การ ปิด ปริมาณ: ใช้ ปัก และ ปิด ปริมาณ เพื่อ ป้องกัน การ เข้า ของ น้ํา ฝุ่น และ สิ่ง สกปรก อื่น ๆ.
3. การออกแบบไฟฟ้า
- แหล่งพลังงาน: ตัดสินใจประเภทของแหล่งพลังงาน (AC/DC) ความจุของมัน และว่ามันจะรวมหรือแยก
- ระบบ UPS: พิจารณาการนํามาใช้ระบบประปาไฟฟ้าที่ไม่หยุด (UPS) เพื่อให้พลังงานสํารองในกรณีขาดไฟฟ้า
- ช่องแบตเตอรี่: ออกแบบช่องแบตเตอรี่ที่ปลอดภัยและระบายอากาศภายในตู้ ให้แน่ใจว่าสามารถเข้าถึงได้ง่ายสําหรับการบํารุงรักษาและเปลี่ยน
- การกระจายพลังงาน: รวมหน่วยกระจายพลังงาน (PDU) เพื่อจัดการและกระจายพลังงานให้กับอุปกรณ์ต่างๆ ภายในตู้
4การจัดทําภายในและการจัดตั้ง
- รถรางติดตั้ง: ติดตั้งรถรางติดตั้งมาตรฐาน 19 นิ้ว เพื่อรองรับอุปกรณ์โทรคมนาคม
- การจัดการสายเคเบิล: ให้บริการแผ่นสายเคเบิล, คลิป, และแนวทางในการจัดและเส้นทางสายเคเบิลภายในตู้.
- การติดดิน: ให้แน่ใจว่าตู้ติดดินอย่างถูกต้อง เพื่อป้องกันภัยจากไฟฟ้า
5การคุ้มครองสิ่งแวดล้อม
- ป้องกันน้ํา: สู่ความสามารถในการป้องกัน IP อย่างน้อย IP55 หรือสูงกว่า เพื่อป้องกันน้ําเข้า
- ป้องกันฝุ่น: ใช้เครื่องกรองและเครื่องปิด เพื่อป้องกันฝุ่นและเศษขยะจากการเข้าไปในตู้
- การควบคุมอุณหภูมิ: การใส่เซ็นเซอร์อุณหภูมิและสัญญาณเตือน เพื่อเฝ้าระวังและควบคุมอุณหภูมิภายใน
6. คุณสมบัติความปลอดภัย
- การ ป้องกัน ไฟฟ้า: ติดตั้ง เครื่อง ป้องกัน ไฟฟ้า หรือ อุปกรณ์ ป้องกัน อื่น ๆ เพื่อ ป้องกัน การ กระแทก ไฟฟ้า.
- การ ป้องกัน ไฟ: พิจารณา ใช้ วัสดุ ที่ กัน ไฟ และ รวม ระบบ ระบุ ไฟ และ ป้องกัน ไฟ.
- ป้ายเตือนและป้าย: ให้มีป้ายเตือนและป้ายเตือนที่ชัดเจนและมองเห็น เพื่อระบุอันตรายที่เป็นไปได้และคําแนะนําการใช้งาน
7การทดสอบและการรับรอง
- การทดสอบสิ่งแวดล้อม: ทําให้ตู้ทํางานตามที่คาด
- การทดสอบฟังก์ชัน: ทดสอบส่วนประกอบและระบบทั้งหมดภายในตู้ เพื่อตรวจสอบฟังก์ชันและความเข้ากันได้
- การทดสอบความสอดคล้อง: รับรองว่าตู้รองรับสอดคล้องกับมาตรฐานและกฎหมายด้านอุตสาหกรรมที่เกี่ยวข้อง
