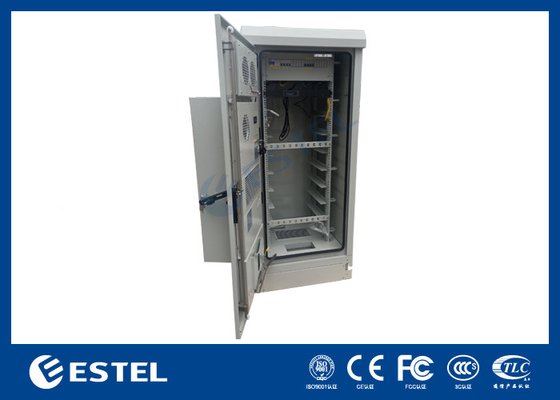

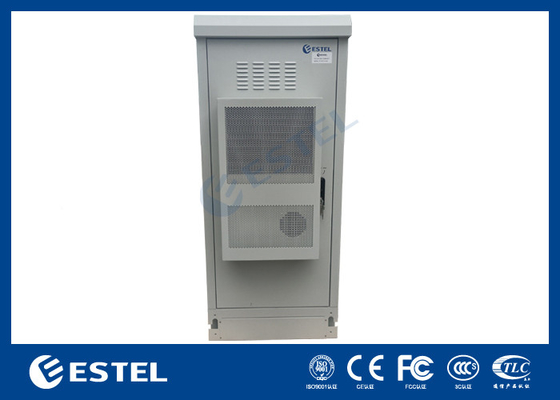

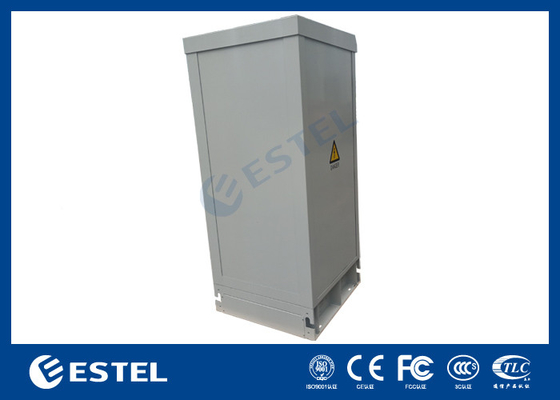

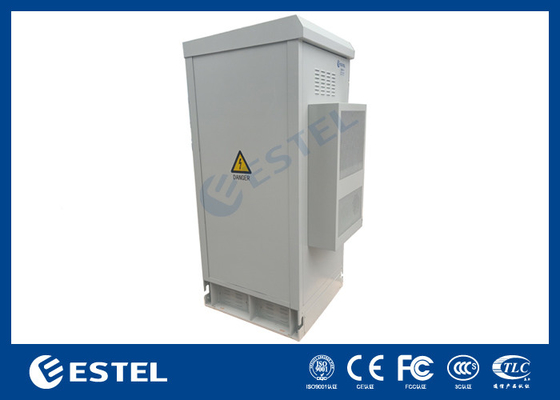

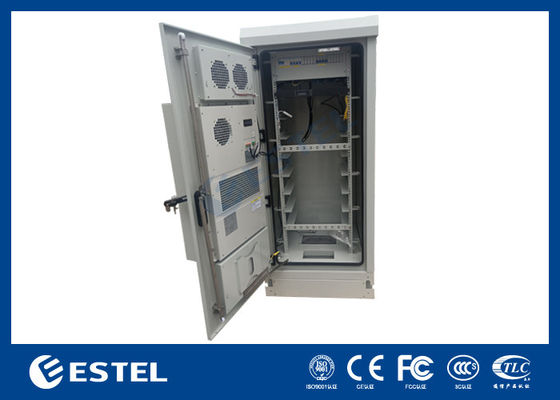

32U IP55 ภายนอก ตู้พลังงานบูรณาการ ด้วยระบบกระจายพลังงานและระบบติดตาม
รายละเอียดสินค้า
ตู้พลังงานภายนอก
,ตู้พลังงานที่มีการกระจายพลังงาน
,ตู้พลังงาน พร้อมระบบติดตาม
32U IP55 ภายนอก ตู้พลังงานบูรณาการ ด้วยระบบกระจายพลังงานและระบบติดตาม
ปริมาตรทางเทคนิคของตู้
| การตั้งค่า | รายการ | ปริมาตรเทคนิค | |
| กองเสื้อ | รุ่น | ET7575175 | |
| ระดับการป้องกัน | IP55 | ||
| มิติภายนอก | H1750mm × W750mm × D750mm (สามารถปรับแต่งได้) | ||
| มิติภายใน | สาย 19 นิ้ว 32U | ||
| วัสดุ | โลหะเหล็กกระปุก ความหนา 1.2 มิลลิเมตร, ผนังเดียว ความหนาของส่วนที่วาง: 2.0 มิลลิเมตร | ||
| การกันความร้อน | PEF (ไม่จําเป็น) | ||
| การเคลือบ | ผิวเคลือบผงพอลิเอสเตอร์ | ||
| สี | RAL7035 | ||
| ล็อค | ระบบล็อค 3 จุดป้องกันการขโมย | ||
| แขวน | หมุนทางด้านใน | ||
| ตัวเลือกการติดตั้ง | เครื่องปรับพื้น | ||
| การนําทางสายเคเบิล | สายในและออกจากด้านล่างของตู้ | ||
| การบํารุง | ประตูหน้าหนึ่ง การบํารุงรักษาด้านหน้า | ||
| การเย็น | ตัวเลือก | เครื่องปรับอากาศ AC | พัดลม |
| ความจุในการเย็น | 1500W | 180CFM | |
| ความดันทางเข้า | 220VAC 50HZ | 48VDC | |
| การสื่อสาร | RS485 | / | |
| เครื่องควบคุมอุณหภูมิ | เครื่องควบคุมอุณหภูมิพัดลม 48V | ||
| หน่วยกระจายพลังงาน | ระดับ B กันสายฟ้า | ||
| AC Input | 63A/2P ×1 ((ไม่จําเป็น) | ||
| การออก AC | 16A/1P × 4 (ไม่จําเป็น) | ||
| การออกแบบ DC | 16A/1P×4 (ไม่จําเป็น) | ||
| เซ็นเซอร์ |
1 x เครื่องตรวจจับควัน 1 x เครื่องตรวจจับน้ํา 1 x เครื่องตรวจจับอุณหภูมิและความชื้น 1 x เครื่องส่งประตู 1 x เซ็นเซอร์สั่นสะเทือน |
||
| อื่นๆ | หลอด LED 48VDC สําหรับการส่องแสง | ||
| สิ่งแวดล้อม | อุณหภูมิการทํางาน | -40°C ~ +55°C (+รังสีแสงอาทิตย์) | |
| อุณหภูมิในการเก็บ | -40°C~+70°C | ||
| ความชื้นในการทํางาน | 5%~95% ((ไม่มีการปั่น) | ||
| ความสูงในการทํางาน | 0 ~ 4000 เมตร |
||
1.32U โทรคมนาคม Cabinet การนําเสนอ
ตู้กลางแจ้งถูกใช้อย่างแพร่หลายในผู้ประกอบการโทรคมนาคม สถานที่โทรคมนาคมเคลื่อนไหว, ที่พักกลางแจ้งเล็ก, ตู้ควบคุมไฟฟ้ารถไฟฟ้า, ตํารวจอิเล็กทรอนิกส์, สถานีฐานการสื่อสาร,สถานีตรวจจับอากาศกลางแจ้งตู้ควบคุมแสงอาทิตย์ เป็นต้น
2.ลักษณะของตู้
- ป้องกันการเข้า IP55 เราสามารถจัดให้ IP65 ตู้โดยใช้งานจากลูกค้า
- ผลิตจากวัสดุเหล็กกระดาษหนัก
ประตูหน้าใช้สัญลักษณ์ล็อคป้องกันการขโมยสามจุด ล็อคประตูเป็นโครงสร้างล็อคสามจุดบนกลางและล่าง สําหรับตู้ที่มีพื้นที่ใหญ่ผลลัพธ์การล็อคปลอดภัยและน่าเชื่อถือ.
- ตะกอนติดตั้งมาตรฐาน 19 นิ้ว
- ประตูที่ติดด้วยระบบล็อคเหล็ก
- มันถูกติดตั้งในรากพื้นดินหรือระบบพื้นฐานก้อนบนพื้นดินโดย "การฝังโดยตรง"
- ทางเข้าสายไฟฟ้าผ่านฐานเป็นมาตรฐาน โดยมีทางเข้าข้างหรือหลังคาตามคําขอ
3คําสั่งของคณะรัฐมนตรี
สําหรับคนที่ต้องการมากกว่าแค่กระเป๋าปักกระเป๋าธรรมดา ซีรีย์นี้ยังสามารถนําเสนอความปลอดภัยของคําตอบที่กําหนดเองจริง ๆ ด้วยตัวเลือกที่ให้เลือกมากมายการให้บริการสภาพแวดล้อมที่ควบคุมสภาพอากาศสําหรับอุปกรณ์อิเล็กทรอนิกส์ใด ๆ, แผ่นภาระไฟฟ้าและการแก้ไขการเข้าสายไฟฟ้า มันให้สภาพแวดล้อมที่ปลอดภัยและควบคุมสภาพอากาศสําหรับอุปกรณ์อิเล็กทรอนิกส์ใด ๆ
ตู้แบตเตอรี่นี้สูง 1750 มิลลิเมตร กว้าง 750 มิลลิเมตร และลึก 750 มิลลิเมตร ตู้นี้เป็นตัวเลือกที่ดีที่สุดสําหรับความต้องการของชั้นวางของกลางแจ้ง
- ตารางที่ 1 ความสอดคล้องกับมาตรฐาน
| มาตรฐาน | คําอธิบาย |
| GB/T 17626.7-1998 | ความเหมาะสมทางแม่เหล็กไฟฟ้า |
| GB47061 | ความปลอดภัยของอุปกรณ์ครัวเรือนและอุปกรณ์ไฟฟ้าที่มีการใช้งานคล้ายกัน |
| GB47981 | สภาพสิ่งแวดล้อมที่มีอยู่ในการใช้งานสําหรับสินค้าไฟฟ้าและอิเล็กทรอนิกส์ - การเก็บรักษา |
| GB47982 | สภาพสิ่งแวดล้อมที่มีอยู่ในการใช้งานสําหรับผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ - การขนส่ง |
| GB47983 | สภาพสิ่งแวดล้อมที่มีอยู่ในการใช้งานสําหรับสินค้าไฟฟ้าและอิเล็กทรอนิกส์ - การใช้งาน |
รูปภาพกระบวนการ
ปริมาตรเทคโนโลยีเครื่องปรับอากาศ
| รายการ | ชื่อ | หน่วย | ปริมาตร |
| ขนาดและการติดตั้ง | ขนาดลักษณะร่างกาย (ความสูง*ความกว้าง*ความลึก) | mm | 750*450*200 |
|
มิติการออกแบบรวม แฟลนจ์ ((ความสูง*ความกว้าง*ความลึก)) |
mm | 784*484*200 | |
| น้ําหนัก | กิโลกรัม | 24 | |
| วิธีการติดตั้ง | ประตูติดตั้ง | ||
| วิธีการติดตั้ง | ภายนอก | ||
| สิ่งแวดล้อมและการคุ้มครอง | อุณหภูมิสภาพแวดล้อมการทํางาน | °C | -40 ถึง +55 |
| เสียง | dB ((A) | 65 | |
| อายุคาด | ปี | >10 | |
| เกรด IP | IP55 | ||
| สารเย็น | R134a | ||
| การรับรอง RoHS | ใช่ | ||
| ผลงาน | ระยะความดันเข้า | 220±15%VAC ~ 50Hz | |
| ความจุในการเย็น ((L35/L35) | W | 1500 | |
| อัตรากําลังปริมาณปริมาณต้อนของเครื่องเย็น ((L35/L35) | W | 580 | |
| อัตราการกระแสความแรงเย็น (L35/L35) | A | 2.6 | |
| ความแรงเย็นสูงสุด | A | 4.6 | |
| ความจุของความร้อน ((ไม่จํากัด) | W | 1000 | |
| ปริมาณอากาศในระบวนการ | m3/h | 320 | |
