ตู้รวมภายนอก พร้อมแบตเตอรี่และหน่วยกระจายพลังงาน พร้อมระดับการป้องกัน IP55
รายละเอียดสินค้า
ตู้รวมกลางแจ้งที่มี PDU
,ตู้รวมภายนอก พร้อมแบตเตอรี่
,IP55 กล่องบูรณาการภายนอก
ตู้รวมภายนอก พร้อมแบตเตอรี่และหน่วยกระจายพลังงาน พร้อมระดับการป้องกัน IP55
ปริมาตรเทคนิคสําหรับ ET80130221-BA
| การตั้งค่า | รายการ | ปริมาตรเทคนิค |
| กองเสื้อ | รุ่น | ET80130221-BA |
| ระดับการป้องกัน | IP55 | |
| มิติภายนอก | H2210mm × W800mm × D1300mm | |
| มิติภายใน | ข้างบน 19 นิ้ว 33U ด้านล่าง 1 ชั้นแบตเตอรี่กระเป๋า | |
| วัสดุ |
เหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล ความหนาของชิ้นส่วนเบอร์: 2.0mm |
|
| การกันความร้อน | 20mm PEF | |
| การเคลือบ | ผิวเคลือบผงพอลิเอสเตอร์ | |
| สี | RAL7035 | |
| ประตู | ประตูหน้าหนึ่ง ประตูหลังหนึ่ง ป้องกันการขโมย ล็อค 3 จุด | |
| แขวน | หมุนทางด้านใน | |
| ตัวเลือกการติดตั้ง | เครื่องปรับพื้น | |
| การนําทางสายเคเบิล | สายในและออกจากด้านล่างของตู้ | |
| การเย็น | เครื่องปรับอากาศ 2000W 48VDC | |
| พัดลม 12038 48VDC | ||
| หน่วยกระจายพลังงาน |
บอร์ดสลับอัตราแลกเปลี่ยน, พร้อมไดโอ้ดยับยั้งความดันระยะสั้น (SPD 80KA) เครื่องผลิตพลังงานจากเครือข่ายไฟฟ้าและเครื่องผลิตไฟฟ้าดีเซล (L1, L2, N, G) 120V Nema 5-15R 2 ซ็อต 1 เครื่องตัดไฟคู่ 100A 2 เครื่องตัดสายเดียว 64A 3 เครื่องตัดไฟเดียว 30A หน่วยจําหน่าย ความดันทางเข้า: AC 220V (L1, L2, N และ G) 60Hz ระยะเดียว (L1, L2, N การเชื่อมต่อพื้นดิน) การเชื่อมต่อเครื่องผลิตไฟฟ้า ความดันการเข้า: AC 220V (L1, L2, N และ G) 60Hz |
|
| อื่นๆ | หลอด LED 48VDC | |
| สิ่งแวดล้อม | อุณหภูมิการทํางาน | -40°C~+55°C (+รังสีแสงอาทิตย์) |
| อุณหภูมิในการเก็บ | -40°C~+70°C | |
| ความชื้นในการทํางาน | 5%~95% ((ไม่มีการปั่น) | |
| ความสูงในการทํางาน | 0 ~ 4000 เมตร | |
1.ET80130221-BAรายละเอียด:
ตู้รวมภายนอก (Outdoor Integrated Cabinet) คืออุปกรณ์ที่รวมแบตเตอรี่และหน่วยกระจายพลังงาน (PDU) เพื่อให้การกระจายพลังงานและการป้องกันในสภาพแวดล้อมภายนอก
ฟังก์ชันหลัก:
แบตเตอรี่: ให้พลังงานสํารองสําหรับอุปกรณ์เพื่อให้แน่ใจว่าอุปกรณ์สามารถดําเนินการได้ในช่วงเวลาในกรณีการขาดพลังงาน
หน่วยกระจายพลังงาน (PDU) : แจกพลังงานจากปัจจุบันของพลังงานให้กับอุปกรณ์หรือระบบและให้การป้องกันการอ้วนและการป้องกันวงจรสั้น
ลักษณะ:
กันน้ําและกันฝุ่น: โดยปกติมี IP55 หรือ IP65 กันน้ําและกันฝุ่นเกรด ปรับตัวให้กับสิ่งแวดล้อมภายนอกที่รุนแรง
ความสามารถในการระบายความร้อน: เครื่องปรับอากาศ / แฟนหรืออุปกรณ์ระบายความร้อนอื่น ๆ ที่ติดตั้งเพื่อรับรองการทํางานปกติของอุปกรณ์ภายในในสภาพภูมิอากาศสูง
ความจุ: สามารถให้ตู้ที่มีความจุต่างๆ เช่น 18u, 22u, 27u, 32u, 42u เป็นต้น
การปรับแต่ง: สามารถปรับแต่งตามความต้องการของผู้ใช้ได้ เช่น ขนาด สี ฟังก์ชัน เป็นต้น
รายการอุปกรณ์เสริม
| ไม่ ไม่ | รายการ | จํานวน | หน่วย | รายละเอียด |
| 1 | ตู้ UPS นอก | 1 | เซต |
(1) ขนาดภายนอก: W×D×H 800×1300×2210mm (2) ห้องหนึ่ง: ส่วนบนคือส่วนอุปกรณ์ ส่วนล่างคือส่วนแบตเตอรี่ (3) มีประตูหน้าหนึ่ง และล็อคพิเศษสําหรับตู้ภายนอก (ล็อครองรับ) (4) สแตนเลสเหล็กกระดาษโครงสร้างแซนด์วิช แผ่นผนังคู่ (5) มีการกันความร้อนระหว่างผนังภายในและผนังภายนอก วัสดุกันความร้อนคือ PEF |
| 2 |
เครื่องปรับอากาศ (การเย็นสําหรับช่องอุปกรณ์) |
1 | เซต | ความจุในการปรับปรุงความเย็น: 2000W; พลังงานไฟฟ้า: DC48V |
| 3 | พัดลม | 1 | เซต | พลังงานไฟฟ้า: DC48V |
| 4 | เซนเซอร์หลอด LED | 1 | PC | ใช้ในการควบคุมไฟ LED เปิด / ปิด |
| 5 | โคมไฟ LED | 1 | PC | DC48V |
| 6 | หน่วยกระจายพลังงาน | 1 | เซต |
บอร์ดสลับอัตราแลกเปลี่ยน, พร้อมไดโอ้ดยับยั้งความดันระยะสั้น (SPD 80KA) เครื่องผลิตพลังงานจากเครือข่ายไฟฟ้าและเครื่องผลิตไฟฟ้าดีเซล (L1, L2, N, G) 120V Nema 5-15R 2 ซ็อต 1 เครื่องตัดไฟคู่ 100A 2 เครื่องตัดสายเดียว 64A 3 เครื่องตัดไฟเดียว 30A หน่วยจําหน่าย ความดันทางเข้า: AC 220V (L1, L2, N และ G) 60Hz ระยะเดียว (L1, L2, N การเชื่อมต่อพื้นดิน) การเชื่อมต่อเครื่องผลิตไฟฟ้า ความดันการเข้า: AC 220V (L1, L2, N และ G) 60Hz |
| 7 | แพ็คเกจ | 1 | เซต | กล่องไม้ |
2. ลักษณะ
(1) ตู้กันฝุ่น กันแดด กันฝน ใช้ในสภาพกลางแจ้ง
(2) เครื่องเย็นห้อง: เครื่องปรับอากาศ MTBF≥50000h
(3) การวางแผนของตู้มีเหตุผล ซึ่งจะอํานวยความสะดวกในการเข้าถึงสายเคเบิล การติดตั้งและการติดดิน มีช่องเข้าสายเคเบิลเป็นตัวต่อตัวสําหรับสายไฟฟ้าสายสัญญาณและสายไฟฟ้าสายแสง
(4) สายไฟทั้งหมดที่ใช้ในตู้ทําจากวัสดุกันไฟ
(5) กระเป๋าสตางค์รวมแท่งพื้น
3การใช้งาน
ET80130221-BA Outdoor Power Cabinet สําหรับเก็บระบบพลังงานโทรคมนาคมและแบตเตอรี่ ใช้เป็นหลักในสถานีฐานการสื่อสารไร้สาย เช่น ระบบ 4Gการสื่อสาร/บริการอินเทกรีตเน็ตสถานีสลับการเข้าถึง/การส่ง สถานีสื่อสาร/การส่งฉุกเฉิน เป็นต้น
4. แผนผังมิติ

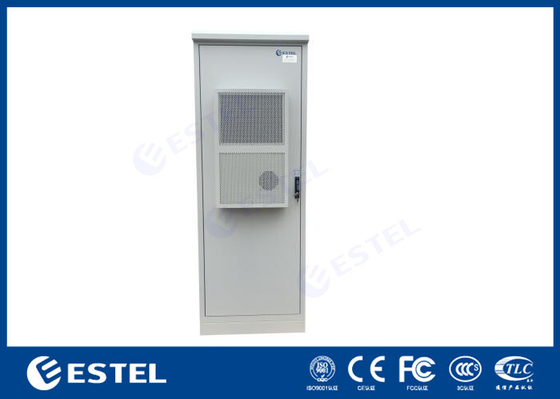

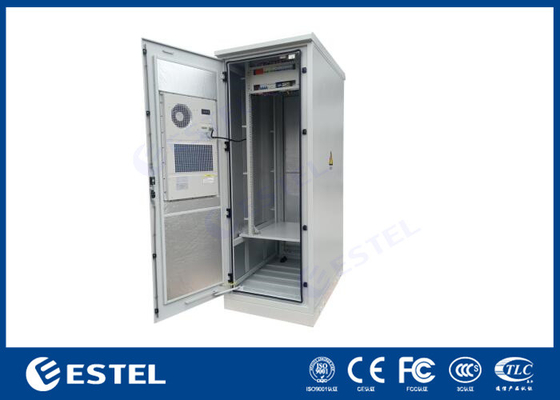

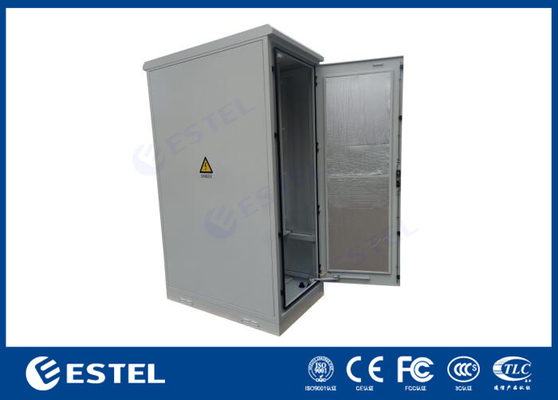

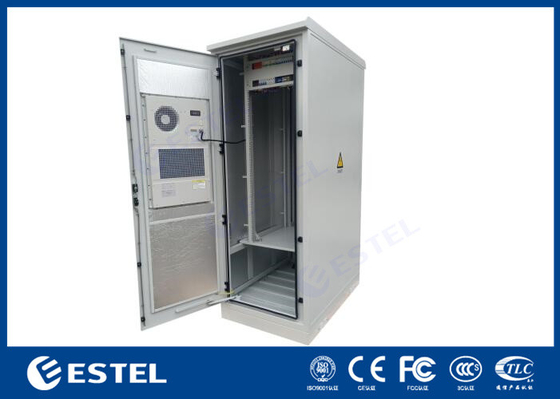

5รูปภาพของตู้
-
