อินเทลเลนท์ Outdoor Integrated Telecom Cabinet พร้อมหน่วยการติดตามและเครื่องควบคุมอุณหภูมิ
รายละเอียดสินค้า
ตู้โทรคมนาคมบูรณาการกลางแจ้ง
,กระบวนการโทรคมนาคมที่บูรณาการ
,ตู้โทรคมนาคมบูรณาการ พร้อมหน่วยการติดตาม
อินเทลเลนท์ภายนอกบูรณาการกับหน่วยการติดตามและเครื่องควบคุมอุณหภูมิ
1.ตู้โทรคมนาคมแบบบูรณาการภายนอก
ปริมาตรเทคนิค
| รายการ | ประเภท | ปริมาตรเทคนิค |
| โครงสร้าง | ขนาด | ขนาดภายนอก: W×D×H 900×900×2100mm |
| การจัดวาง | 1 ช่อง | |
| วิธีการติดตั้งอุปกรณ์ | 19 ราง | |
| ประตู | มีประตูหน้าหนึ่ง และประตูหลังหนึ่ง ป้องกันการขโมยล็อคสามจุดสําหรับตู้กลางแจ้ง (ล็อครองรับ) | |
| วัสดุ | โลหะเหล็กเหล็กกระดาษเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก | |
| การป้องกันการเข้า | IP55 | |
| การควบคุมอุณหภูมิ | การเย็น | เครื่องปรับอากาศและพัดลม |
| การส่องแสง | หลอด LED | หลอด LED 220VAC 50Hz |
| อุณหภูมิ | อุณหภูมิ | อุณหภูมิการทํางาน: -40°C ~ +55°C |
| อุณหภูมิการเก็บรักษา: -40°C ~ + 70°C | ||
| อุณหภูมิการขนส่ง: -40°C ~ +70°C | ||
| ความชื้น | ความชุ่มชื้น | 5% ~ 95% |
| ความดัน | ความดันอากาศ | 62kpa ~ 101kpa (คล้ายกับความสูง 0m ~ 5000m) |
| ความเข้มข้นของรังสี | ความเข้มข้นของรังสีอาทิตย์ | 1120 × ((1±5%) W/m2 |
รายการของอุปกรณ์เสริมในตู้กลางแจ้ง
| ไม่ ไม่ | รายการ | จํานวน | หน่วย | รายละเอียด |
| 1 | ตู้โทรคมนาคมกลางแจ้ง | 1 | PC |
(1) ขนาดภายนอก: W × D × H 900 × 900 × 2100 มิลลิเมตร (2) ห้องหนึ่ง (3) มีประตูหน้าหนึ่งและประตูหลังหนึ่ง ล็อคป้องกันการขโมยสามจุดสําหรับตู้กลางแจ้ง (ล็อคพ่วงรองรับ) |
| 2 | เครื่องปรับอากาศ | 1 | PC |
ความจุในการเย็น: 1500W พลังงานไฟฟ้า: AC220V, 50Hz ติดตั้งบนประตูหน้า |
| 3 | พัดลม | 2 | PC | ติดตั้งบนประตูหลัง |
| 4 | เซ็นเซอร์ประตู | 1 | SET | |
| 5 | โคมไฟ LED | 1 | PC | 220VAC 50Hz |
| 6 | เครื่องปรับแสง LED | 1 | PC | หนึ่งสําหรับควบคุมไฟ LED เปิด / ปิด |
| 7 | ระบบติดตามสิ่งแวดล้อม | 1 | PC | 1U, AC220V, รองรับการสื่อสาร SNMP |
| 8 | ตู้สายเคเบิล | 1 | PC | เพื่อติดตั้งแบตเตอรี่ |
| 9 | แพ็คเกจ | 1 | PC | กล่องไม้ที่มีพัลเล็ต |
2. การนําเสนอภายนอกที่ฉลาด
ซีรีย์ตู้บูรณาการภายนอกที่ฉลาดถูกใช้เป็นหลักสําหรับสถานีฐานสื่อสารไร้สาย, รวมถึงระบบ 3G / 4G รุ่นใหม่, การสื่อสาร / การบริการเน็ตบูรณาการ,สถานีเปลี่ยนการเข้าถึง/การส่ง, การสื่อสาร/การส่งสัญญาณฉุกเฉิน เป็นต้น
3โครงสร้าง
ซีรีย์ตู้ภายนอกที่ฉลาด ใช้แผ่นแซนด์วิชฟองความหนา 20 มม และวัสดุกันไฟ EPS ภายใน ซึ่งประกอบด้วยกล่องภายนอกส่วนและอุปกรณ์เสริมในแผ่นโลหะกล่องมีโครงสร้างที่คอมแพคต์ ติดตั้งง่าย มีผลการปิดที่ยอดเยี่ยม และมีเกรดการป้องกัน IP55
ตู้แบ่งออกเป็น ตู้อุปกรณ์ ตู้พลังงาน และตู้แบตเตอรี่ ตามหน้าที่ของมัน
ตู้ภายนอกที่บูรณาการสําหรับสถานีฐานใช้ตู้เก็บของเดียวและตู้เก็บของสองตัว มิติของตู้เก็บของเดียวคือ: มิติภายนอก W x D x H: 900mmx900mmx2100mm
กล่องอุปกรณ์: ส่วนใหญ่รวมกับหน่วยกระจายพลังงาน AC, หน่วยติดตามวงจรไดนามิก, แฟนตรงผ่านตัวช่วยและแสง LED
ประตูและล็อค: ประกอบด้วยหน่วยกระจายพลังงาน AC, หน่วยติดตามวงจรไดนามิก, พัดลมผ่านตรงและแสง LEDและช่องว่างระหว่างประตูก็คอมพ็อต.มุมเปิดประตู> 110 ° และประตูตู้มีโครงสร้างขีดจํากัด อุปกรณ์ขีดจํากัดประตูมีฟังก์ชันขีดจํากัดเมื่อประตูอยู่ในสภาพ "เปิด"ล็อคประตูใช้โครงสร้างสามจุดของแท่งดึงและจานล็อคซึ่งมีโครงสร้างที่แข็งแกร่ง และแข็งแรงในการป้องกันการขโมย
การจัดทําทั่วไป:

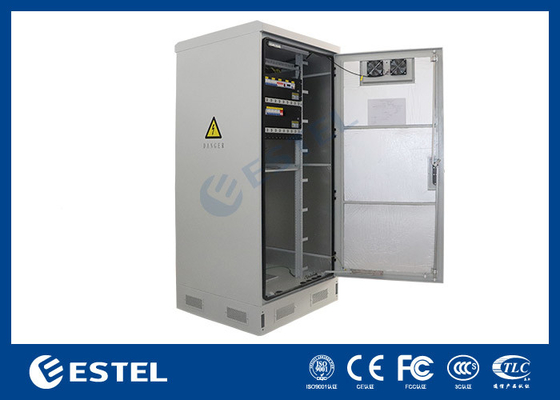

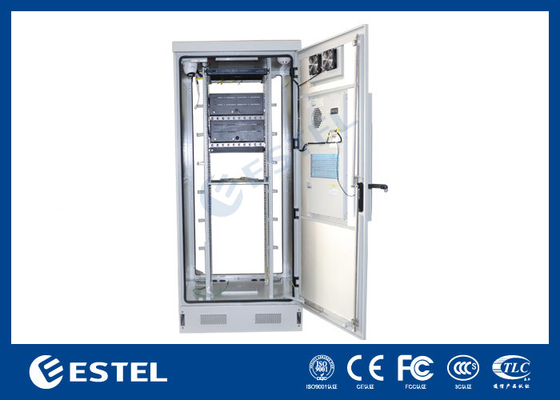

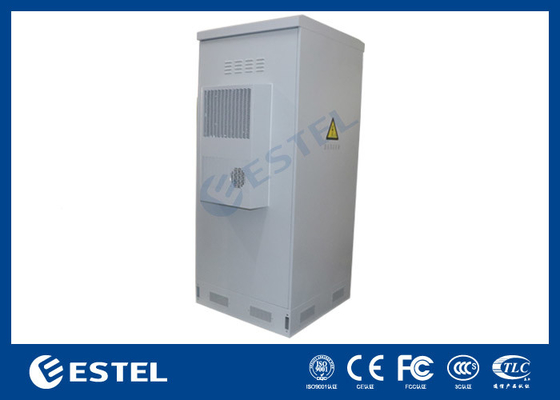

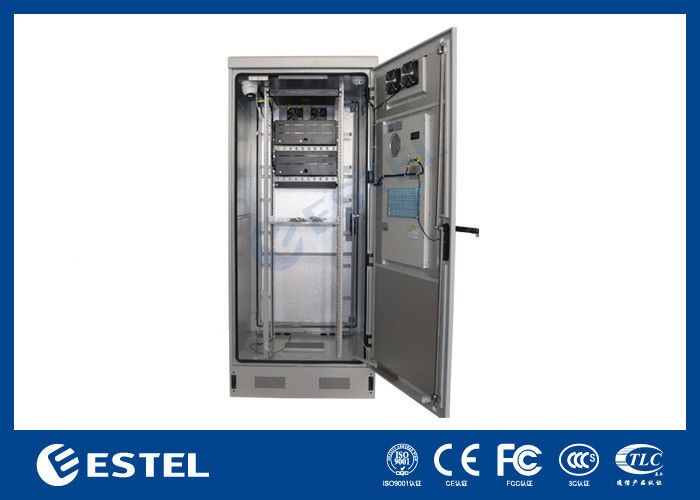

ภาพ:
4อัตราการชี้แจงทางเทคนิคโครงสร้าง
(1) ตู้สามารถติดตั้งพร้อมกับราก 19 นิ้วมาตรฐาน, ราก 21 นิ้วและรากแบตเตอรี่ตอบสนองความต้องการของ
(2) กองใช้การเชื่อมต่อ threaded กับอุปกรณ์ต่อต้านการปลดเปลือยเป็นโครงสร้างและการเชื่อมโยงการพนันหมากรุกหรือหมากรุกหมากรุกจะจัดเรียงตามลําดับและไม่ควรมีศีรษะบิดบิด, หัวแตกและคล่องลื่น ด้านบนของ riveting ไม่คอนโคเวฟ, deformed หรือเสียหาย
2.2 ประตูและขอบประตู
A ประตูกระเป๋าใช้โครงสร้างประตูห่วงตั้ง
B อุปกรณ์จํากัดประตูมีฟังก์ชันจํากัดเมื่อประตูอยู่ในสภาพ "เปิด"
C อุปกรณ์จํากัดประตูจะเปิดฟังก์ชันจํากัดโดยอัตโนมัติ และยกเลิกฟังก์ชันจํากัดด้วยมือเมื่อปิดประตู
D เมื่อประตูเปิดเต็ม มุมเปิดสูงสุดมากกว่า 110
E ประตูและอุปกรณ์ขอบประตูอยู่ในสภาพดี โดยไม่มีการสกัดเกิน หลังจากเปิด/ปิดซ้ําๆ 1000 ครั้ง
F อุปกรณ์จํากัดประตูสามารถทนภาระสแตติกที่เกิดจากการเปิดและปิดประตูที่เกิดจากลม 22m / s ภายใต้ภาวะจํากัดได้ โดยไม่ต้องเสียหายทางกลหรือทํางานผิดปกติ
5การออกแบบหน้าต่างระบายอากาศและจอกรอง
1. เครื่องตาข่ายเหล็กไร้สแตนเลสความหนา 1 มิลลิเมตรและระบุความละเอียดของ 16 เครื่องตาข่ายถูก welded ที่ช่องออกอากาศของหน้าต่างอากาศซึ่งมีหน้าที่ป้องกันการบุกรุกของแมลงและสัตว์ที่ไม่สอดคล้องกันมีส่วนประกอบของเครือกันฝุ่นที่ทนทานต่อการกัดกร่อน ภายในช่องเข้าอากาศของหน้าต่างอากาศองค์ประกอบ Mesh กันฝุ่นเป็นกรองที่มีความหนา 10mm และรายละเอียดของ 30 ppi. เครื่องกรองเครือข่ายถูกพับพร้อมกับเครือสนับสนุนที่พับ และกรองเครือข่ายถูกติดตั้งในกรอบแผ่นอลูมิเนียม เครื่องประกอบเครือข่ายกันฝุ่นทั้งหมดใช้การออกแบบแบบจําลองเพื่อการบํารุงรักษาง่าย
2. ทางออกอากาศแฟนถูกออกแบบบนการประกอบแผ่นประตู. ทางออกอากาศแฟนและตู้ถูกออกแบบเป็นเลเวอร์ที่มีมุมตั้ง 35 องศาน้ําฝนไหลลงตามหลอดในขณะเดียวกัน, มีโครงสร้างรองที่ช่องออกอากาศ เพื่อป้องกันน้ําฝนจากการไหลเข้าโครงสร้าง
6. การออกแบบสายไฟและการป้องกันการติดดิน
การออกแบบสายไฟ
(1) เครื่องเลี้ยงและสายไฟภายนอกอื่น ๆ จะถูกนําไปทางด้านล่าง
(2) การเชื่อมต่อไฟฟ้าภายในระหว่างตู้มาตรฐานหลายตัว ใช้วิธีการเชื่อมต่อไฟฟ้าของฐานภายนอกตู้
(3) เส้นสาย AC, เส้นสาย DC, เส้นสัญญาณและสายดินจะถูกนําทางและเชื่อมแยกกัน
(4) ด้านล่างของตู้ถูกออกแบบด้วยรูผ่านสายและวงแหวนยางผ่านสายคอลัมน์ตู้ถูกออกแบบด้วยรูผ่านสายและช่องเปิดได้ถูกเคลือบโดยไม่ต้อง burr.
ป้องกันการบด
- ตู้มีเครื่องติดพื้นดิน ที่ทําจากทองแดงที่มีเคลือบกันการกัดกร่อน มีพื้นที่ตัด 50mm2และ 10 หลุมสกรูเชื่อมขนาดที่เหมาะสมและสกรูที่ตรงกัน;
- ส่วนโลหะของตู้เชื่อมต่อกันและเชื่อมต่อกับแท่งกดดิน ความต้านทานการเชื่อมต่อระหว่างจุดใดสองจุดต่ํากว่า 0,1 Ω
- พื้นที่ป้องกันของอุปกรณ์อื่น ๆ ในตู้ถูกเชื่อมต่อกับแท่งกั้นดิน
- สายเชื่อมดินทั้งหมดในตู้รับใช้สภาวะสายสีเหลืองเขียวระดับชาติและสายแกนทองแดงที่มีพื้นที่ส่วน 4mm2
- จุดเชื่อมต่อการกดดินมีเครื่องหมายการกดดินที่ชัดเจน
- กองเก็บของต้องเชื่อมต่อกับระบบการก่อดินภายนอก เพื่อรับประกันความปลอดภัยของการก่อดินของกองเก็บของและอุปกรณ์ในกองเก็บของและตอบสนองข้อบังคับที่เกี่ยวข้องของ QB-W-011-2007 ข้อจําแนกทางเทคนิคสําหรับการป้องกันฟ้าคะนองและการติดดินสําหรับสถานีฐาน.
การออกแบบป้องกันการขโมย
การออกแบบล็อคประตูป้องกันการขโมย
ความต้านทานต่อการทําลายล้างของล็อคป้องกันการขโมยจะต้องตอบสนองความต้องการของประเภท B ใน GA/T 73-1994
ล็อคป้องกันการขโมยและกรอบประตูใช้โครงสร้างป้องกันการขโมยสามจุด
การติดตั้งสายเชื่อม
- การเชื่อมโยงแบบหมวดกับอุปกรณ์ป้องกันการปลดใช้เป็นการเชื่อมโยงโครงสร้างและบรรทุกภาระ. โมงแอนเกอร์สําหรับการติดตั้งกระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเบื้องร้อนการเชื่อมต่อมั่นคงและไม่มีการเชื่อมต่อที่หายไปหรือการเชื่อมต่อออนไลน์;
- ผิวของเครื่องสับคล้องไม่เหงา ไม่บิด หรือบิด หรือเสียหาย
- หมุนประตูใช้โหมดหมุนภายใน
สีเคลือบ
สีของการเคลือบผิวตู้เป็นสีเทาขาว (RAL7035) หากการก่อสร้างเทศบาลมีความต้องการพิเศษ สีที่ต้องการของการก่อสร้างเทศบาลยังสามารถใช้ได้การเคลือบตรงกับความต้องการของ GB/T 3181-2008.
7ลักษณะหลัก
- กล่องมีลักษณะป้องกันฝุ่น ป้องกันแดด ป้องกันฝน ฯลฯ และปรับตัวให้เหมาะสมกับสภาพแวดล้อมกลางแจ้ง
- ตู้อุปกรณ์ใช้เครื่องปรับอากาศเพื่อการระบายความร้อน (เครื่องแลกเปลี่ยนความร้อนยังสามารถเลือกเป็นอุปกรณ์ระบายความร้อน) ด้วย MTBF ≥ 50000h
- ตู้มีเครื่องปรับแสง
- การจัดวางตู้เป็นที่เหมาะสมและการนําเข้าสายเคเบิล การติดตั้งและการติดดินสะดวกสําหรับการทํางานและการบํารุงรักษาเส้นสัญญาณและสายไฟฟ้ามีรูเข้าที่อิสระซึ่งจะไม่ขัดแย้งกัน
- สายไฟที่ใช้ในตู้ทําจากวัสดุกันไฟ
8. ตัวชี้วัดผลงานทางเทคนิคหลัก
- 8.1 สภาพการใช้งาน: อุณหภูมิบริเวณ: - 40 °C ~ + 70 °Cความชื้นของบริเวณ: ≤ 95% (ที่ +40 °C)ความดันชั้นบรรยากาศ: 70KPa ~ 106KPa
- 8.2 วัสดุ: แผ่นเหล็กกระดาษ + แผ่นแซนด์วิช
- 8.3 การบําบัดพื้นผิว: การล้างไขมัน, การกําจัดสนิม, การป้องกันสนิม และการฟอสฟาต (หรือการกระปุก), การฉีดพลาสติก
- 8.4 กระเบื้องกระเป๋าสตางค์ ≥ 600 kg
- 8.5 ระดับการป้องกันตู้: IP55
- 8.6 ป้องกันไฟ: ตอบสนองความต้องการของ GB5169.7 การทดสอบ A
- 8.7 ความต้านทานการปิด: ความต้านทานการปิดระหว่างอุปกรณ์กดดินและกล่องงานโลหะไม่ต่ํากว่า 2X104 M Ω/500V (DC)
- 8.8 ความตึงกัน: ความตึงกันระหว่างอุปกรณ์ติดดินและกล่องงานโลหะไม่ต่ํากว่า 3000V (DC) / 1 นาที
- 8.9 ความแข็งแรงทางเครื่องจักรกล: แต่ละพื้นผิวรับแรงกดตั้ง > 980N และปลายนอกสุดรับแรงกดตั้ง > 200N หลังจากเปิดประตู
9ภาพวาดการติดตั้งด้านล่าง
-
