รายละเอียดสินค้า:
การชำระเงิน:
|
| ขนาด: | กว้าง*ลึก*สูง 800*940*2050มม | วัสดุ: | ผนังเดี่ยวเหล็กชุบสังกะสี |
|---|---|---|---|
| วิธีการเย็น: | เครื่องปรับอากาศ | ชั้นวางอุปกรณ์: | แร็ค 19 นิ้ว พื้นที่ 40U |
| การจัดอันดับ IP: | IP55 | ระยะเวลาการชําระเงิน: | T/T |
| ท่าเรือขนส่ง: | เชียงใหม่ | โมดูลวงจรเรียงกระแส: | ใช่ |
| โมดูลพลังงานแสงอาทิตย์: | ใช่ | ทางขึ้น: | ติดตั้งพื้น |
| เน้น: | 40U 19 นิ้ว ภายนอก,พลังงานแสงอาทิตย์ 19 นิ้ว,กล่องไฟฟ้ากลางแจ้ง 19 นิ้ว |
||
ตู้พลังงานไฮบริด ด้วยพลังงานแสงอาทิตย์และระบบพลังงาน 40U 19inch ตู้พลังงานมาตรฐาน
การนําเสนอกระเป๋าไฟฟ้าไฮบริด:
ตู้พลังงานไฮบริด เป็นคําตอบที่มีความทันสมัย ที่ถูกออกแบบมาเพื่อปรับปรุงการกระจายพลังงานและการจัดการในระบบคอมพิวเตอร์และอิเล็กทรอนิกส์ที่ทันสมัยตู้นี้ให้บริการควบคุมและควบคุมความเข้มงวดของผลิตกําลังการประกันประสิทธิภาพพลังงานและความมั่นคงของระบบ
นี่คือลักษณะและข้อดีสําคัญของกระบวนการพลังงานไฮบริด
40U มาตรฐาน 19 นิ้ว ภายนอกหุ้นกระเป๋าไฟฟ้าไฮบริด
| รายการการตั้งค่า | |
| ขนาดภายนอก |
800mm ((W) x940mm ((D) x2050mm ((H) (รวมกระเด็นควบคุมอุณหภูมิ) |
| พื้นที่ครอบคลุม | 800mm ((W) x700mm ((D) |
| ความสูงของฐาน | 150 มม. |
| น้ําหนัก | ≤ 130kg (ไม่รวมอุปกรณ์และแบตเตอรี่) |
| พื้นที่ผู้ใช้ | 37U |
| วัสดุ |
ผนัง:1ผนังเหล็กเหล็กกระปุก 2 มม. ประตู:1ผนังเหล็กเหล็กกระดาษเหล็กกระดาษเหล็กกระดาษเหล็กกระดาษเหล็กกระดาษเหล็กกระดาษเหล็ก |
| ล็อค | ล็อคป้องกันการขโมย 3 จุด ระดับยุโรป |
| ตําแหน่งสายไฟ | ด้านล่างเข้าและออก |
| หลุมไฟฟ้า | 10xφ36 |
|
ระดับการป้องกัน |
IP55 |
| ข้อมูลการควบคุมอุณหภูมิ | |
|
อุปกรณ์ ช่อง |
รูปแบบ: เครื่องแลกเปลี่ยนความร้อน ประสิทธิภาพการระบายความร้อน:200W/K ความกระชับกําลังปริมาณ:48VDC พลังงานระดับ:520W |
|
ห้องแบตเตอรี่ |
รูปแบบ: เครื่องปรับอากาศแบบDC ความจุในการเย็น (L35/L35): 500W ความดันขนาด:48VDC การบริโภคพลังงาน (L35/L35):160W |
40U มาตรฐาน 19 นิ้ว ภายนอกอุปกรณ์ครอบคลุมกระเป๋าไฟฟ้า Hybrid:
มันเป็นซับ-ราค 19 นิ้ว สําหรับระบบพลังงานไฮบริด ด้วยการออกแบบคอมแพคต์สูง 5U เพื่อตอบสนองความต้องการการใช้งานที่สําคัญของไฟเบอร์และการส่งไมโครเวฟ
พลังงานสูงสุดของระบบคือ 150A โดยมี AC input/DC input/battery/load MCBs.
เครื่องปรับลักษณะสําคัญ
·ช่วงความแรงกดไฟเข้าที่กว้าง: 85 ถึง 290VAC สําหรับเครื่องปรับและ 120 ถึง 420VDC สําหรับ MPPT
·เครื่องแก้ไข, MPPT และเครื่องควบคุมสามารถติดต่อกันแบบร้อน, การบํารุงรักษาง่ายและรวดเร็ว
·มีประสิทธิภาพสูงถึง 96% เพื่อลดต้นทุนการดําเนินงาน
·รองรับอินเตอร์เฟซการสื่อสาร Ethernet,SNMP,ModBus และ RS485
| การกระจายข้อมูล | ||
| AC | DC | |
| รูปแบบการใส่ | 220VAC โฟสเดียว | 120VDC ถึง 425VDC |
| ความถี่การเข้า | 45 ถึง 65 Hz ค่าหมายเลข: 50Hz/60Hz | / |
| ความสามารถในการนําเข้า | 63A/2Px1 | 63A/2Px5 |
| SPD | 20kA/40kA,8/20μs | |
| การกระจายผลิต | ||
| เครื่องปรับ | โมดูลพลังแสงอาทิตย์ | |
| ความดันออก | -42 ถึง-58VDC ค่าตั้ง:-53.5VDC | -42 ถึง-58VDC ค่าตั้ง:-54.5VDC |
| เครื่องตัดแบตเตอรี่ | 125A/2P | |
| เครื่องหักภาระ | Lvd:32A/1Px1,10A/IPx5; Blvd:32A/1Px2,10A/1P×5 | |
| SPD DC | 20kA/40kA,8/20μs | |
| โมดูล | ||
| โมดูลปรับ | โมดูลพลังแสงอาทิตย์ | |
| ความดันทางเข้า |
85 ถึง 290VAC ความแรงเฉพาะ 220VAC |
120 ถึง 420VDC ระดับ 340VDC |
| ประสิทธิภาพ | >96% | >96% |
| พลังงานระดับ | 3000W ((176 ถึง 290VAC) | 3000W ((200 ถึง 425VAC) |
|
อุณหภูมิการทํางาน |
-10°C ถึง +75°C ((การออกเต็มที่ต่ํากว่า 55°C) | -10°C ถึง +75°C (การออกเต็มที่ต่ํากว่า 50°C) |
| เครื่องควบคุม | |
| การเข้าสัญญาณ | 3Al ((2 อุณหภูมิแบตเตอรี่,1 อุณหภูมิบริเวณ) 2RS485,7 DI |
| การออกสัญญาณเตือน | 6 การติดต่อที่แห้ง |
| ท่าเรือสื่อสาร | RS485, SNMP |
| โหมดการแสดง | LCD |
| ระบบ | |
| ขนาด (WxDxH) | 482x350.6×9U,≤30kg ((โดยไม่รวมโมดูล) |
| โหมดการเย็น | การเย็นตามธรรมชาติ |
| โหมดการบํารุงรักษา | การบํารุงรักษาด้านหน้า การเปลี่ยนเกรดโมดูลสนับสนุน |
| ระดับการป้องกัน | IP20 |
| สิ่งแวดล้อม | |
| อุณหภูมิการทํางาน | -10°C ถึง +50°C |
| อุณหภูมิในการเก็บ | -40°C ถึง +75°C |
| ความชื้นในการทํางาน | 5% ถึง 95% ((ไม่ประปา) |
|
ความสูง |
0 ถึง 4000m ((ถ้าความสูงอยู่ในช่วง 3000m ถึง 4000m อุณหภูมิการทํางานสูงสุดลดลง 1 °C เมื่อความสูงเพิ่มขึ้น 200m) |
*การออกแบบที่กําหนดเอง

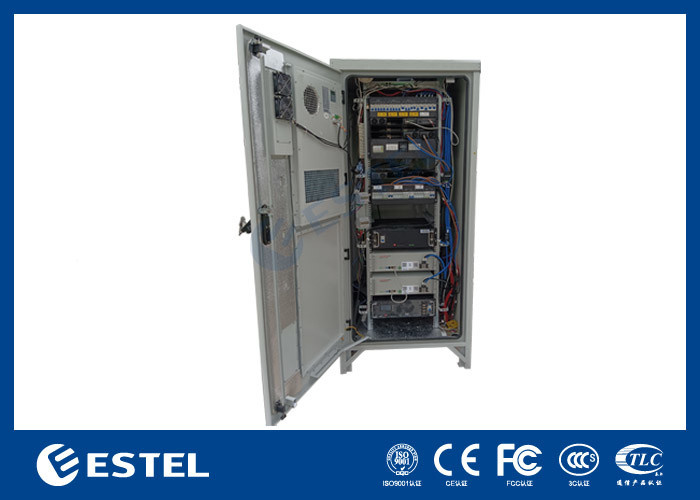

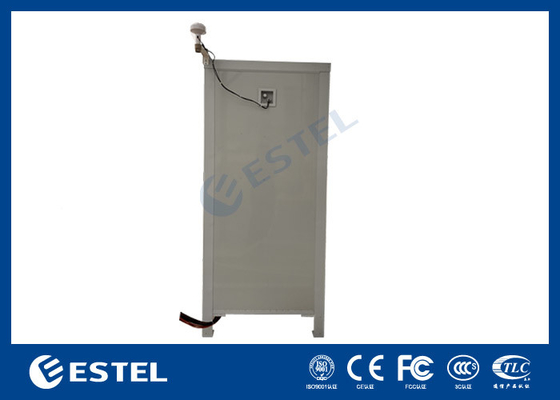

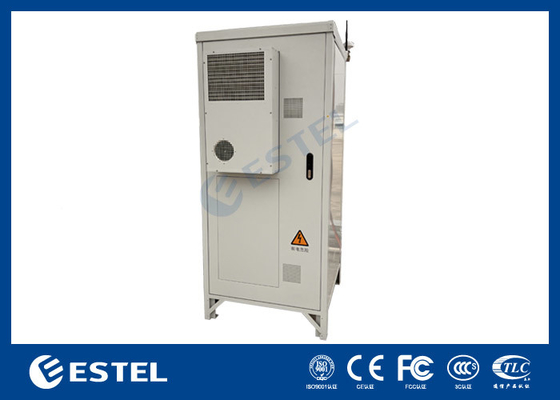

รูปภาพของตู้:
รูปภาพการแก้ไข:
การนิยาม IP
IP55/IP65
IP55= คุณลักษณะของห้อง:
การป้องกันจากฝุ่น น้ํามัน และวัสดุอื่นๆ ที่ไม่รังเกียจ
การป้องกันอย่างสมบูรณ์แบบจากการสัมผัสกับอุปกรณ์ที่ปิด
การป้องกันจากน้ํา จนถึงน้ําที่กระจายผ่านช่องฉีดต่อกับห้องพักจากทิศทางใด ๆ
มีให้ติดตั้งติดผนัง ตกเป็นอิสระ ตกเป็นช่อง และติดตั้งเสาโทรทัศน์
บริการการกรองโลโก้, anodizing, หรือการฉลาก
IP65= คุณสมบัติของห้องพัก:
การป้องกันจากฝุ่น น้ํามัน และวัสดุอื่นๆ ที่ไม่รังเกียจ
การป้องกันอย่างสมบูรณ์แบบจากการสัมผัสกับอุปกรณ์ที่ปิด
การป้องกันจากน้ํา จนถึงน้ําที่กระจายผ่านช่องฉีดต่อกับห้องพักจากทิศทางใด ๆ
มีให้ติดตั้งติดผนัง ตกเป็นอิสระ ตกเป็นช่อง และติดตั้งเสาโทรทัศน์
บริการการกรองโลโก้, anodizing, หรือการฉลาก
ปรับปรุงตามความต้องการด้วยการตัด, การกันความร้อน, หมุนเวียน, ล็อคหรือล็อก
คุณสมบัติของตู้:
| ลักษณะ | คําอธิบาย |
|
คุณลักษณะของโมดูล
|
โมดูลพลังแสงอาทิตย์มีฟังก์ชันการติดตามจุดพลังงานสูงสุด ความแม่นยําในการติดตามจุดพลังงานสูงสุดมากกว่า 99.5% |
| โมดูลปรับแปลงใช้เทคโนโลยีการชดเชยปัจจัยพลังงานที่ทํางาน ค่าปัจจัยพลังงานสูงถึง 099 | |
| ประสิทธิภาพสูงสุดของโมดูลปรับตรงมากกว่า 93% | |
| ประสิทธิภาพสูงสุดของโมดูลพลังแสงอาทิตย์มากกว่า 95% | |
| โมดูลพลังแสงอาทิตย์และโมดูลปรับปรุงความเรียบร้อยมีความหนาแน่นของพลังงานสูง | |
| โมดูลพลังแสงอาทิตย์และโมดูลปรับปรุงใช้เทคโนโลยีการสลับร้อนที่ไม่ทําลายล้าง คือ Plug-and-Play ใช้เวลาน้อยกว่าหนึ่งนาทีในการเปลี่ยนโมดูลพลังแสงอาทิตย์และโมดูลปรับปรุง | |
| โมดูลพลังแสงอาทิตย์และโมดูลปรับตรงมีฟังก์ชันป้องกันความกระชับอัตราเกินทางออก รวมถึงการป้องกันความกระชับอัตราเกินทางเครื่องมือ และการป้องกันความกระชับอัตราเกินทางโปรแกรมและโปรแกรมป้องกันความแรงเกิน มี 2 รูปแบบให้เลือก: โหมดล็อคอัพความแรงดันเกินครั้งแรก โหมดล็อคอัพความแรงดันเกินครั้งที่สี่ | |
| การจัดการแบตเตอรี่ | การบริหารแบตเตอรี่ที่สมบูรณ์แบบ การป้องกันแบตเตอรี่ และฟังก์ชันต่างๆ เช่น การควบคุมแรงดันอัตโนมัติอัตโนมัติการปรับค่าบริการ/การแปลงค่าธรรมเนียมการทดสอบแบตเตอรี่ออนไลน์ |
| การบริหารแสงและไฟฟ้า | ปฏิบัติการบริหารแสง / พลังงานไฟฟ้าที่สมบูรณ์แบบ, ซึ่งสามารถบรรลุความสําคัญของปัจจุบันของพลังงานแสงอาทิตย์และและการใช้งานพลังงานแสงอาทิตย์สูงสุด |
| สถิติพลังงาน | การบริโภคพลังงานไฟฟ้าในเวลาบรรทุก, พลังงานที่ผลิตจากพลังงานแสงอาทิตย์, พลังงานที่ผลิตจากสายไฟฟ้า, พลังงานที่ผลิตจาก DG, การปล่อยแบตเตอรี่, การชาร์จแบตเตอรี่ |
| บันทึกข้อมูล |
ข้อมูลประวัติศาสตร์ 90 วัน สามารถอัพโหลดได้ 200 รายการของประวัติการเตือน 10 กลุ่มของข้อมูลการทดสอบแบตเตอรี่ |
| ฟังก์ชันสัญญาณเตือน | การป้องกันความผิดพลาดที่สมบูรณ์แบบและฟังก์ชันเตือนความผิดพลาด |
| การออกแบบเครือข่าย |
การให้บริการการติดต่อแบบแห้ง และจุดเชื่อมต่ออื่นๆ เพื่อความยืดหยุ่นของเครือข่าย ทําให้โปรแกรมปลายใกล้ชิดสามารถปรับปรุงและใช้งานโดยไม่ต้องดูแล |
| อินเตอร์เฟซการทํางานแบบมนุษย์ |
LCD ถูกออกแบบด้วยมุม 15 องศา ซึ่งเป็นสิ่งที่เข้าใจง่ายและสะดวกต่อการใช้งานของผู้ใช้ สอบถามปริมาตรการทํางาน สถิติ และประวัติศาสตร์สัญญาณเตือนของระบบผ่าน LCD การควบคุมระบบด้วยมือ ผ่านจอ LCD |
| ป้องกันสายฟ้า | การออกแบบการป้องกันฟ้าคะนองที่สมบูรณ์แบบในด้าน AC และ DC |
| การออกแบบประหยัดพลังงาน | ระบบนอกจากฟังก์ชันการประหยัดพลังงานในการนอนของโมดูลปรับตรง ยังสนับสนุนและให้ความสําคัญกับการใช้พลังงานแสงอาทิตย์เข้าสู่ภาระ ใช้พลังงานแสงอาทิตย์อย่างเต็มที่เพื่อบรรลุการประหยัดพลังงานและลดการปล่อยก๊าซเรือนกระจก |
| ประเภทภายนอก | ระดับการคุ้มกันระบบสูงถึง IP55 สามารถใช้ในกลางแจ้งได้ ระบบคอมแพคตและติดตั้งง่าย |
|
ระบบ
|
อุปกรณ์ทั้งหมดในระบบสนับสนุนการบํารุงรักษาด้านหน้า |
| ระบบใช้เทคโนโลยีการนอนหลับของโมดูล rectifier, contactor เสมอสอง, การสับเปลี่ยนพลังงานต่ําและเทคโนโลยีการปรับความเร็วแฟน, และมีหน้าที่ประหยัดพลังงานที่โดดเด่นมากขึ้น | |
| เครื่องทําความร้อนแอร์แบบเลือก ทําให้ระบบทํางานในอุณหภูมิต่ําอย่างน่าเชื่อถือ | |
| การติดตามทางไกล | โมเดมถูกตั้งค่าด้วยฟังก์ชัน GPRS ซึ่งสามารถทําการติดตามทางไกลโดยการให้ข้อมูลกับเซอร์เวอร์อินเตอร์เน็ต |
