กล่องโทรคมนาคมภายนอก UPS ออกแบบสําหรับอุณหภูมิที่สูงและสภาพแวดล้อมที่รุนแรง
รายละเอียดสินค้า
ET9090210-UP ตู้ UPS นอก
,ระบบพลังงานบูรณาการ
,ตู้ UPS นอก พร้อม เครื่องควบคุมอุณหภูมิ
กล่องโทรคมนาคมภายนอก UPS ออกแบบสําหรับอุณหภูมิที่สูงและสภาพแวดล้อมที่รุนแรง
1รายละเอียด:
ตู้ UPS นอกบ้าน เป็นอุปกรณ์ที่ใช้ในสิ่งแวดล้อมกลางแจ้งเพื่อให้บริการพลังงานต่อเนื่องและมั่นคงสําหรับภาระสําคัญนี่คือสรุปรายละเอียดของลักษณะของมัน:
การทํางานและการใช้งาน:
มันให้พลังงานต่อเนื่องและมั่นคงสําหรับภาระสําคัญในสภาพแวดล้อมกลางแจ้ง เช่น สถานีฐานสื่อสารและทางหลวง ETC gantries
มันรับประกันว่าภาระที่สําคัญสามารถทํางานได้ปกติ ระหว่างการขาดไฟฟ้าในสภาพแวดล้อมที่รุนแรง ปลอดภัยต่อเนื่องของการสื่อสาร การขนส่ง และระบบอื่น ๆ
ลักษณะสําคัญ:
ระยะอุณหภูมิการทํางาน: มันถูกออกแบบให้ทํางานในสภาพแวดล้อมกลางแจ้งที่มีอุณหภูมิตั้งแต่ -40 °C ถึง 80 °C (หรือ -20 °C ถึง 40 °C ขึ้นอยู่กับรุ่นเฉพาะเจาะจง)
AVR (Automatic Voltage Regulator) ที่ติดตั้ง: มีความสามารถในการเพิ่มและลดความกระชับกําลัง ซึ่งสามารถควบคุมความกระชับกําลังเข้าเพื่อให้ความกระชับกําลังออกมั่นคง
เวลาโอนที่สามารถเลือกได้: ในโหมดปกติหรือเครื่องกําเนิด, เวลาโอนสามารถเลือกได้ตามความต้องการ
สายพานที่ฉลาด: มันให้บริการสายพานที่ฉลาด เช่น RS-232, USB และ SNMP, สะดวกในการติดตามและบริหารระยะไกล.
การป้องกันเครื่องตัดวงจร: มีเครื่องตัดวงจรที่ติดตั้งเพื่อป้องกันการเข้า AC, การออก AC และการเข้าแบตเตอรี่ภายนอก, เพิ่มความปลอดภัยและความน่าเชื่อถือของอุปกรณ์
กระแสการชาร์จที่ปรับได้: ผู้ใช้สามารถปรับกระแสการชาร์จเพื่อตอบสนองความต้องการของแบตเตอรี่และภาระต่าง ๆ
ความดันขั้นต่ําการเข้าที่ปรับได้: ความดันขั้นต่ําการเข้าที่ปรับได้รับประกันการทํางานที่มั่นคงของอุปกรณ์ภายใต้สภาพความดันการเข้าที่แตกต่างกัน
การชดเชยแบตเตอรี่: การชดเชยแบตเตอรี่ทําให้วงจรอายุของแบตเตอรี่ดีที่สุด โดยขยายอายุการใช้งานของแบตเตอรี่
โครงสร้างและชนิด:
กองอุปสัสดุกลางแจ้งโดยทั่วไปมีการออกแบบกันน้ําและกันฝุ่น, รับประกันการทํางานที่มั่นคงในสภาพแวดล้อมกลางแจ้งที่รุนแรง.
มันมีโครงสร้างที่คอมแพคต์ ทําให้มันง่ายในการติดตั้งและดูแล
มีหลายประเภทให้บริการ, รวมถึงท่อโลหะ, ระดับบันได, ตะเบียงชนิดของเคเบิล, เป็นต้น, เพื่อตอบสนองความต้องการของกรณีที่แตกต่างกัน
โดยสรุปแล้ว ตู้อัพพ์กลางแจ้ง (Outdoor UPS Cabinet) เป็นอุปกรณ์ที่สามารถปรับปรุงได้อย่างแข็งแรงและสามารถปรับปรุงได้อย่างสูง โดยใช้อย่างแพร่หลายในการให้พลังงานสําหรับภาระสําคัญในสภาพแวดล้อมกลางแจ้งโดยการเลือกที่เหมาะสม และใช้ตู้ UPS นอก, มันสามารถรับประกันว่าภาระสําคัญสามารถทํางานได้ปกติ ระหว่างการขาดไฟฟ้าในสภาพแวดล้อมที่รุนแรง, ปลอดภัยต่อเนื่องของการสื่อสาร, การขนส่ง, และระบบอื่น ๆ.
รายการอุปกรณ์เสริม
| ไม่ ไม่ | รายการ | จํานวน | หน่วย | รายละเอียด |
| 1 | ตู้ UPS นอก | 1 | เซต |
(1) ขนาดภายนอก: W × D × H 900 × 900 × 2100 มิลลิเมตร ขนาดภายใน: W × D × H 800 × 800 × 1800 มม. (2) ห้องหนึ่ง: ส่วนบนคือส่วนอุปกรณ์ ส่วนล่างคือส่วนแบตเตอรี่ (3) มีประตูหน้าหนึ่ง และล็อคพิเศษสําหรับตู้ภายนอก (ล็อครองรับ) (4) สแตนเลสเหล็กกระดาษโครงสร้างแซนด์วิช แผ่นผนังคู่ (5) มีการกันความร้อนระหว่างผนังภายในและผนังภายนอก วัสดุกันความร้อนคือ PEF |
| 2 |
เครื่องปรับอากาศ (การเย็นสําหรับช่องอุปกรณ์) |
1 | เซต | ความจุในการเย็น: 1500W; แหล่งไฟฟ้า: AC220V, 50HZ |
| 3 |
เครื่องปรับอากาศ TEC (ความเย็นสําหรับแบตเตอรี่) |
1 | เซต | ความจุในการเย็น: 200W; พลังงานไฟฟ้า: DC48V |
| 4 | ระบบติดตามสิ่งแวดล้อม | 1 | เซต |
1* หน่วยติดตามสิ่งแวดล้อม 1U 1* เครื่องตรวจควัน; 1* เครื่องตรวจน้ํา 1* เครื่องตรวจจับอุณหภูมิและความชื้น 1* เครื่องตรวจจับการผสมทิศและกระแทก 1* แหล่งพลังงานเซ็นเซอร์ประตู: DC48V รองรับการติดตามทางไกล |
| 5 | เซนเซอร์หลอด LED | 1 | PC | ใช้ในการควบคุมไฟ LED เปิด / ปิด |
| 6 | โคมไฟ LED | 1 | PC | DC48V |
| 7 | หน่วยกระจายพลังงาน | 1 | เซต |
เกรด B ป้องกันฟ้าคะนอง AC Input: 63A/2P *1; AC Output: 16A/1P*4; การออกแบบ DC: 16A/1P*4 ความดันทางเข้า: AC220V |
| 8 | ระบบพลังงาน DC48V | 1 | เซต |
ตัวอย่าง: GPE48120C (DC48V, 120A) รวมถึง: (1) โมดูลปรับความเรียบ 4×30A (2) 1 × โมดูลการติดตาม (3) กรอบการกระจายพลังงาน |
| 9 | แพ็คเกจ | 1 | เซต | กล่องไม้ |
2. ลักษณะ
(1) ตู้กันฝุ่น กันแดด และกันฝน ซึ่งใช้ในสภาพแวดล้อมกลางแจ้ง
(2) เครื่องเย็นห้อง: เครื่องปรับอากาศ MTBF≥50000h
(3) การวางแผนของตู้มีเหตุผล ซึ่งจะอํานวยความสะดวกในการเข้าถึงสายเคเบิล การติดตั้งและการติดดิน มีช่องเข้าสายเคเบิลเป็นตัวต่อตัวสําหรับสายไฟฟ้าสายสัญญาณและสายไฟฟ้าสายแสง
(4) สายไฟทั้งหมดที่ใช้ในตู้ทําจากวัสดุยับยั้งไฟ
(5) กระเป๋าสตางค์รวมแท่งพื้น
3การใช้งาน
ET9090210-UP Outdoor Power Cabinet สําหรับเก็บระบบพลังงานโทรคมนาคมและแบตเตอรี่ ใช้เป็นหลักในสถานีฐานการสื่อสารไร้สาย เช่น ระบบ 4Gการสื่อสาร/บริการอินเทกรีตเน็ตสถานีสลับการเข้าถึง/การส่ง สถานีสื่อสาร/การส่งฉุกเฉิน เป็นต้น
4. แผนผังมิติ
5คําอธิบาย
5.1 หลอด LED, เครื่องตรวจจับหลอด LED, เครื่องตรวจจับควัน, เครื่องตรวจจับประตู และ เครื่องตรวจจับอุณหภูมิและความชื้นติดตั้งอยู่ด้านบนของตู้
5.2 เครื่องตรวจจับน้ําติดตั้งอยู่ด้านล่างของตู้
5.3 PDU, หน่วยติดตามสิ่งแวดล้อมและระบบปรับตรงถูกติดตั้งบน rack 19
5.4 ตู้รวมทั้งสิ้น 2 เครื่องปรับอากาศติดตั้งอยู่ประตูหน้า
5.5 กระเป๋าสตางค์มีแผ่นฐานยาง สําหรับการติดตั้งบนรถติดตั้งหอโทรคมนาคมขนส่ง

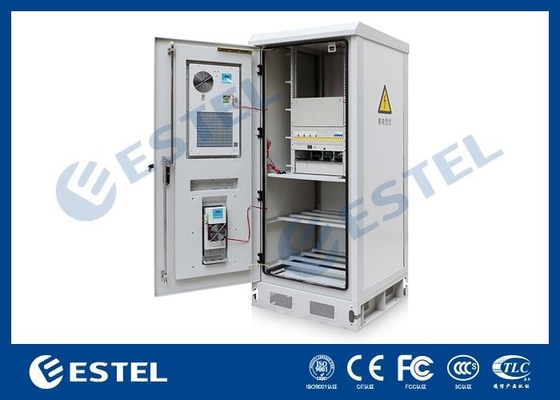

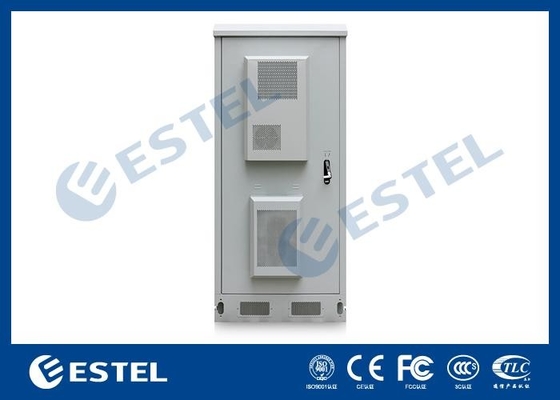

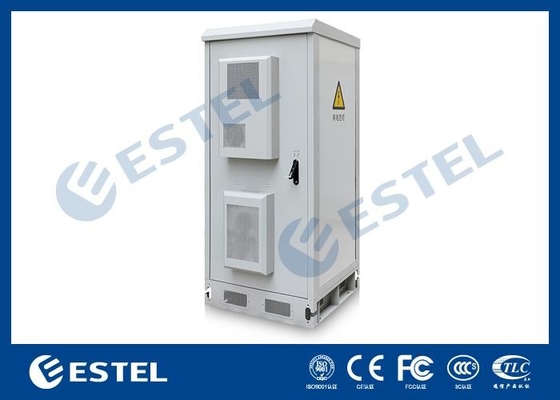

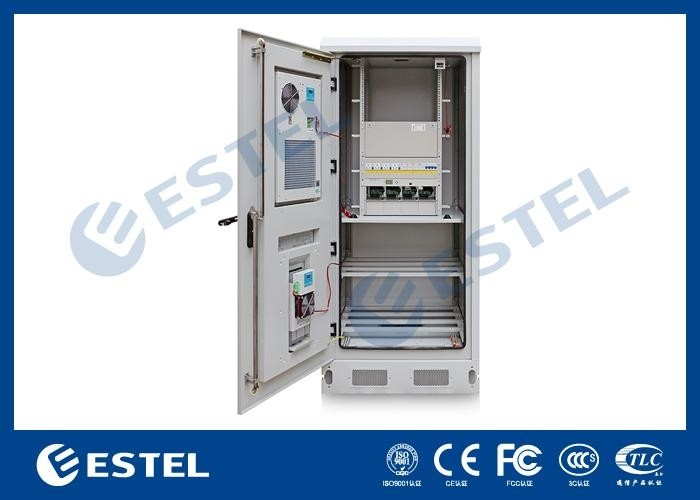

6รูปภาพของตู้
-
