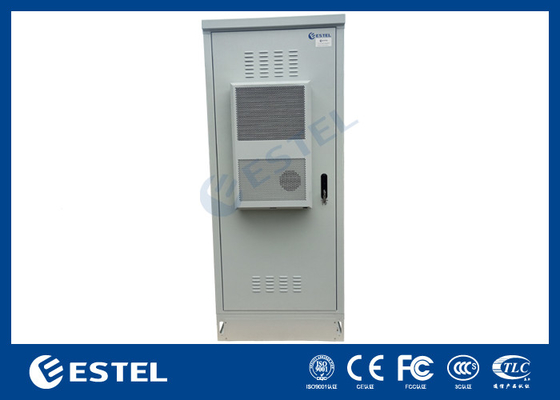

ตู้ไฟฟ้าภายนอกติดตั้งพื้นสองผนัง พร้อมเครื่องปรับอากาศและพัดลม 42U
รายละเอียดสินค้า
42U ตู้ปิดไฟฟ้ากลางแจ้ง
,กล่องไฟฟ้ากลางแจ้ง
ตู้ไฟฟ้าภายนอกติดตั้งพื้นสองผนัง พร้อมเครื่องปรับอากาศและพัดลม 42U
1โครงสร้างตู้ภายนอกติดพื้น
(1) ขนาดภายนอก W×D×H 9000×9000×2200mm
(2) ห้องหนึ่ง42U พื้นที่ว่าง
(3) ประตูหน้าหนึ่ง; ด้วยล็อคพิเศษสําหรับตู้ภายนอก (ล็อครองรับ)
(4) วัสดุ: Gโลหะอัลบานิส ความหนา 1.2 มิลลิเมตร ด้านซ้าย, ขวาและด้านหลัง: แผ่นโครงสร้างแซนวิช, แผนภายใน: 0.5 มิลลิเมตร, แผนภายนอก: 0.5 มิลลิเมตร; 45 มิลลิเมตร EPS ระหว่างสองแผ่น ผนังบน: โลหะอัลบานิส, แผนภายใน:1.0 มิลลิเมตร แผ่นภายนอก:1.2 มิลลิเมตร, 40 มิลลิเมตร PEF ระหว่างสองแผ่น; ประตูและด้านล่าง: เหล็กเหล็กกระปุก, ภายในแผ่น:0.8 มิลลิเมตร แผ่นภายนอก:1.5 มิลลิเมตร, 40 มิลลิเมตร PEF ระหว่างสองแผ่น; ฐานตู้: เหล็กเหล็กกระปุก, ความหนา 2.0 มิลลิเมตร
(5) การ ปรับปรุง พื้นผิว: การ ลด น้ํามัน, การ ล้าง, การ ทําความสะอาด, และ การ ปกแต่ง ด้วย พลังงาน.
2. 42U ตู้โทรคมนาคมกันอากาศ ลักษณะ
- วัสดุ: สแตนเลสเหล็กกระปุกคุณภาพดี
- การบําบัดพื้นผิว: การถอนไขมัน, การถอดรส, การฟอสฟาตกันสนิม (หรือการกระดาษเหล็กกระดาษกระดาษกระดาษกระดาษกระดาษ)
- ความสามารถในการบรรทุกของตู้: ≥400kg
- ป้องกันการเข้า: IP55
- ความยืดหยุ่นไฟ: ตอบกับ GB5169.7 การทดสอบ A
- ความแข็งแรงทางกล: ด้านบนแต่ละด้านสามารถทนแรงกดตั้ง > 980N; หลังจากประตูเปิด ปลายภายนอกสามารถทนแรงกดตั้ง > 200N
- ความต้านทานการกันไฟ: ความต้านทานการกันไฟระหว่างอุปกรณ์การก่อดินและส่วนส่วนของกระเป๋าสตางค์ไม่ต่ํากว่า 2 × 104M / 500V ((DC)
- ความดันทนทาน: ความดันทนทานระหว่างอุปกรณ์กดดินและส่วนส่วนของกระเป๋าสตางค์ไม่ต่ํากว่า 3000V ((DC) / 1 นาที
3ตารางที่ 1 ความสอดคล้องกับมาตรฐาน
| มาตรฐาน | คําอธิบาย |
| GB/T 17626.7-1998 | ความเหมาะสมทางแม่เหล็กไฟฟ้า |
| GB47061 | ความปลอดภัยของอุปกรณ์ครัวเรือนและอุปกรณ์ไฟฟ้าที่มีการใช้งานคล้ายกัน |
| GB47981 | สภาพสิ่งแวดล้อมที่มีอยู่ในการใช้งานสําหรับสินค้าไฟฟ้าและอิเล็กทรอนิกส์ - การเก็บรักษา |
| GB47982 | สภาพสิ่งแวดล้อมที่มีอยู่ในการใช้งานสําหรับผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ - การขนส่ง |
| GB47983 | สภาพสิ่งแวดล้อมที่มีอยู่ในการใช้งานสําหรับสินค้าไฟฟ้าและอิเล็กทรอนิกส์ - การใช้งาน |

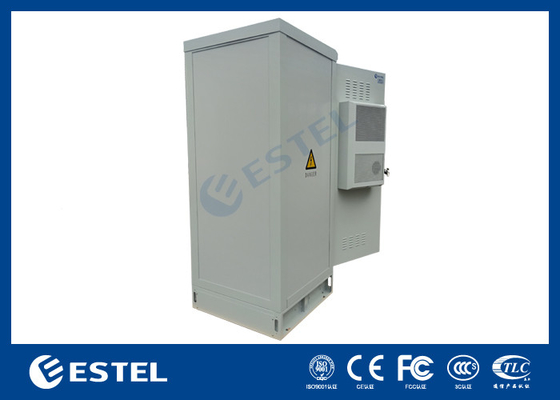

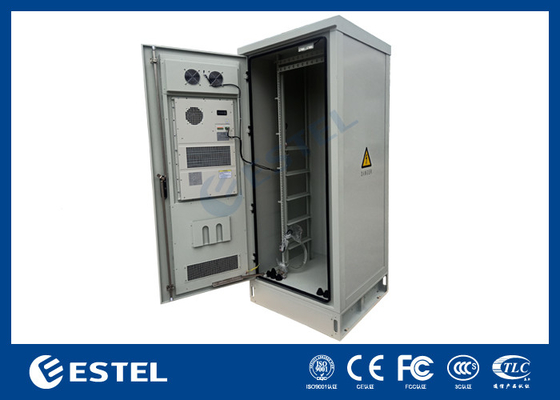

4. ตู้ติดพื้น ภาพและแผนภูมิ
5. ตู้ที่มีปริมาตรเทคนิคเครื่องปรับอากาศ
| รายการ | ประเภท | ปริมาตรเทคนิค |
| โครงสร้าง | ขนาด |
ขนาดภายนอก: W*D*H 900*900*2200mm |
| การจัดวาง | ห้องหนึ่ง | |
| วิธีการติดตั้งอุปกรณ์ | 19 ราก 42U | |
| ประตู | มีประตูหน้าหนึ่ง และล็อคสามจุดสําหรับตู้กลางแจ้ง (ล็อคพ่วงรองรับ) | |
| วัสดุ | โลหะเหล็กกระดาษเหล็กกระดาษเหล็กกระดาษเหล็กกระดาษเหล็กกระดาษเหล็ก | |
| การกันร้อน | อีพีเอส 45 มม | |
| การป้องกันการเข้า | IP55 | |
| วิธีการติดตั้ง | เครื่องประกอบเครื่องจักรกล | |
| การควบคุมอุณหภูมิ | การเย็น | เครื่องปรับอากาศและพัดลม |
| การส่องแสง | หลอด LED | หลอด LED |
| อุณหภูมิ | อุณหภูมิ | อุณหภูมิการทํางาน: -40°C ~ +55°C |
| อุณหภูมิการเก็บรักษา: -50 °C ~ + 70 °C | ||
| อุณหภูมิการขนส่ง: -50 °C ~ +70 °C | ||
| ความชื้น | ความชุ่มชื้น | 5% ~ 95% |
| ความดัน | ความดันอากาศ | 62kpa ~ 101kpa (คล้ายกับความสูง 0m ~ 5000m) |
| ความเข้มข้นของรังสี | ความเข้มข้นของรังสีอาทิตย์ | 1120 × (1±5%) W/m2 |
6. ตู้ที่มีแอร์รายการอุปกรณ์เสริม
| ไม่ ไม่ | รายการ | จํานวน | หน่วย | รายละเอียด |
| 1 | ตู้ไฟฟ้ากลางแจ้ง | 1 | เซต |
(1) ขนาดภายนอก: W*D*H 900*900*2200 มิลลิเมตร (2) ห้องหนึ่ง: 19??, 42U (3) ด้วยประตูหน้าหนึ่ง และล็อคสามจุดสําหรับตู้ภายนอก (ล็อคพ่วงรองรับ) (4) วัสดุ: สแตนเลสเหล็กกระปุก, ผนังเดียวกับ 45 มม EPS |
| 2 | เครื่องปรับอากาศ | 1 | เซต | ความจุในการเย็น: 1500W, แรงไฟฟ้า: 220VAC 50HZ |
| 3 | พัดลม | 1 | PC | แฟน 220VAC สองตัว |
| 4 | โคมไฟ LED | 1 | PC | 48VDC |
| 5 | แพ็คเกจ | 1 | เซต | กล่องไม้ |
7. แหลม LED กล่อง
โคมไฟ LED ติดตั้งอยู่ด้านบนของตู้
8. ตู้การติดตั้งพื้น
- กล่องมีแท่งทองแดงติดดินที่มีเคลือบกันการกัด มีสกรูเพียงพอสําหรับสายเชื่อมต่อปลาย
- ส่วนโลหะของตู้ควรถูกเชื่อมต่อกันและเชื่อมต่อด้วยแท่นกดดิน ความต้านทานการเชื่อมต่อระหว่างจุดใดสองจุดต่ํากว่า 0.1Ω
- การติดดินป้องกันของอุปกรณ์อื่น ๆ ภายในตู้ควรเชื่อมต่อกับแท่งติดดิน
9. ตู้เย็นอากาศ
เครื่องปรับอากาศ
ความจุในการเย็น: 1500W
พลังงานไฟฟ้า: 220VAC 50HZ
ติดตั้งไว้ที่ประตูหน้า
10การบรรจุและการส่ง
กระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋า
-
