รายละเอียดสินค้า:
การชำระเงิน:
|
| ขนาด: | 700 มม. * 770 มม. * 1,000 มม | ทางขึ้น: | ติดพื้น |
|---|---|---|---|
| วัสดุของเปลือก: | สแตนเลสเหล็ก | สี: | RAL7035 |
| การรับประกัน: | 1 ปี | การใช้งาน: | สำหรับสถานีฐานโทรคมนาคม |
| รุ่น: | ET7077100-17U | MOQ: | 1 ชุด |
| เน้น: | กล่องปลายเส้นใยติดผนัง,กล่องปลายเส้นใยสายไม้ |
||

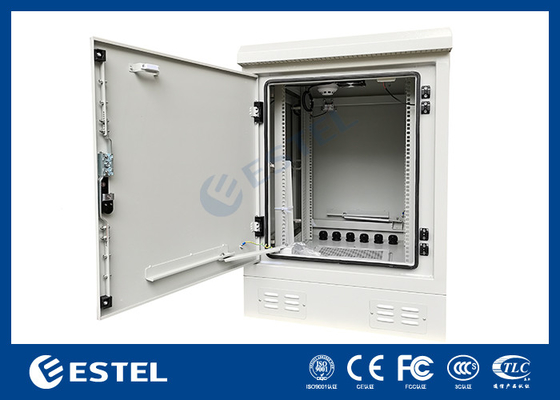

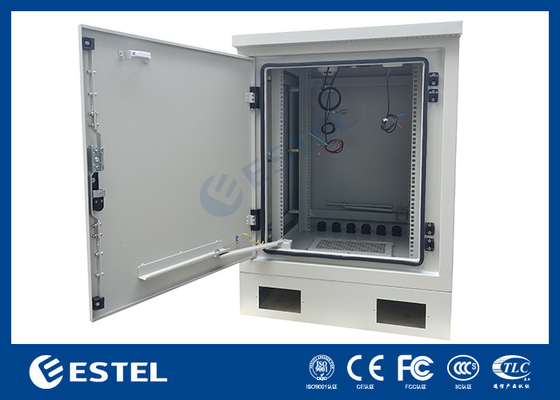

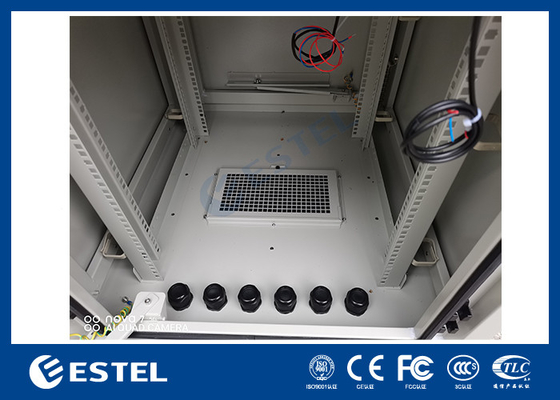

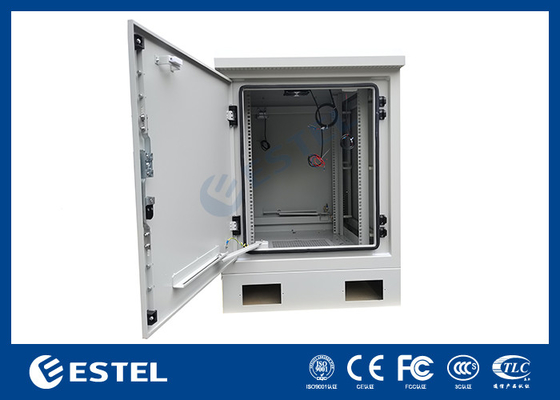

17U Florr ติดตู้ด้วย 19 นิ้ว Rack และภายในและพัดลมสําหรับการเย็น
| ไม่ ไม่ | รายการ | จํานวน | หน่วย | รายละเอียด |
| 1 | ตู้โทรคมนาคมกลางแจ้ง | 1 | เซต |
(1) ขนาดภายนอก W × DxH 700mm × 770mm × 1000mm |
| 2 | พัดลม | 2 | PC | 12038, DC48V |
| 3 | เซ็นเซอร์ | 1 | เซต |
1 × เซ็นเซอร์ควัน 1 × เซ็นเซอร์ประตู |
| 4 | โคมไฟ LED | 1 | PC | DC48V |
| 5 | แพ็คเกจ | 1 | เซต | กล่องไม้ |
1รายละเอียดด้านหลังของกระบวนการโทรคมนาคมกลางแจ้ง
ตู้โทรคมนาคมของ ESTEL® ได้ถูกใช้ในประเทศและภูมิภาคต่าง ๆ และภูมิภาคต่าง ๆ มีความต้องการที่แตกต่างกันบทความนี้อธิบายความต้องการการออกแบบทั่วไปสําหรับ Outdoor Telecom Cabinet จากประสบการณ์ในอดีตของเรา.
2.โครงสร้างของตู้โทรคมนาคมกลางแจ้ง
ระบบ Outdoor Telecom Cabinet ประกอบด้วยโมดูลปรับตรง, หน่วยการติดตาม, หน่วยกระจายพลังงาน, แบตเตอรี่, ระบบควบคุมอุณหภูมิและอุปกรณ์อื่นๆพวกเขาติดตั้งในกระเป๋าเก็บของภายนอกทั้งหมดในกระเป๋าเก็บของเดียว. All in one outdoor cabinet แบ่งออกเป็นส่วนอุปกรณ์ ห้องแบตเตอรี่ และช่องเชื่อมต่อสายสิ่งแวดล้อมมันยาก, และสถานที่ติดตั้งโดยทั่วไปค่อนข้างห่างไกล เช่น ข้างถนน, หลังคา, ภูเขา, ต้นโทรศัพท์, เป็นต้นหรือบนเสา.ติดตั้ง ดังนั้น ระบบตู้โทรคมนาคมกลางแจ้งจึงมีความต้องการสูงในเรื่องของระดับการป้องกัน, การระบายความร้อน, การป้องกันการกัดกรอง, การป้องกันการสเปรย์เกลือ, การป้องกันการขโมยและการป้องกันสายฟ้ามันต้องสะดวกในการขนส่งส่วนใหญ่ของส่วนโครงสร้างของระบบ Outdoor Telecom Cabinet เป็นส่วนโลหะแผ่นบางและโปรไฟล์ที่ได้รับการประมวลผลโดยการตัด, stamping, bending,การปั่น, การเล็บ, การบําบัดพื้นผิวและกระบวนการอื่น ๆ
3การออกแบบระบบตู้โทรคมนาคมกลางแจ้ง
ใช้ส่วนประกอบและชิ้นส่วนมาตรฐานมากที่สุดเท่าที่จะทําได้ เพื่อเพิ่มความเข้ากันและความหลากหลายของชิ้นส่วนเพื่อลดเวลาการผลิตใช้การออกแบบแบบโมดูลมากที่สุดเท่าที่เป็นไปได้ เพื่อแบ่งระบบออกเป็นหลายโมดูลที่ใช้งานได้ส่วน, ส่วนประกอบและโมดูลการทํางานสามารถบรรทุกและบรรทุกได้อย่างอิสระมากที่สุดเท่าที่จะเป็นไปได้ที่สะดวกสําหรับการจัดงานการผลิต, การแก้ไขความผิดพลาดและการบํารุงรักษาในสถานที่ เช่น โมดูลป้องกันสายฟ้าคะนอง โมดูลลมพัดลม โมดูลกรองฝุ่น หน่วยกระจายพลังงานแอลซี เป็นต้น
การออกแบบโครงสร้างเกี่ยวข้องอย่างใกล้ชิดกับเทคโนโลยีการแปรรูปและเทคโนโลยีการประกอบเทคโนโลยีการแปรรูปและการประกอบ ควรเลือกตามการผลิตจริง, ขนาดชุด, วงจรการจัดส่ง, และค่าประมวลผลของบริษัท. เมื่อชุดเล็ก, การตัดเลเซอร์สามารถใช้เพื่อลดต้นทุนของหม้อ. ในขณะนี้,ช่องและขอบของชิ้นส่วนอาจไม่เรียบร้อยและการออกแบบจะยืดหยุ่นมากขึ้น เมื่อชุดใหญ่ การตีพิมพ์แบบเจาะใช้เพื่อเพิ่มประสิทธิภาพการผลิตการเปล่งและเปล่งต้องเป็นปกติและสามารถแปรรูปโดยหม้อที่มีอยู่, และการออกแบบของชิ้นส่วนจะจํากัดโดยหม้อ.โรบอต เลเซอร์ การปั่นอัตโนมัติสามารถใช้ได้สําหรับชุดใหญ่เพื่อเพิ่มประสิทธิภาพและลดการปรับปรุงในขณะนี้, ความเป็นไปได้ของการปั่นอัตโนมัติของส่วนโครงสร้างควรถูกพิจารณา.
ระบบไฟฟ้าของตู้โทรคมนาคมกลางแจ้งถูกติดตั้งในสภาพแวดล้อมสนาม และสภาพการติดตั้งและการบํารุงรักษาซับซ้อนความเป็นไปได้และความสะดวกสบายของการติดตั้งและการบํารุงรักษา, และความปลอดภัยส่วนตัวของผู้ใช้งานควรได้รับการพิจารณาในการออกแบบ เช่น สวิทช์และปุ่มที่จะทํางานควรวางไว้ในความสูง 0.5m ถึง 1.8mจอจอควรจัดตั้งในความสูง 1.0m ถึง 1.6m ส่วนที่ต้องถอนและบํารุงรักษาไม่ควรหนักเกินไป และความสูงการติดตั้งไม่ควรสูงเกินไป
4.โครงสร้างทั่วไปและการวางแผนของระบบตู้โทรคมนาคมกลางแจ้ง
ตามการออกแบบไฟฟ้า วิธีการออกและวิธีการเข้าของสายที่ต้องการโดยลูกค้า รวมถึงสถานที่ติดตั้งระบบและวิธีการติดตั้งการออกแบบการจัดวางโครงสร้างทั่วไปของระบบเมื่อมีแค่ห้องเก็บของเดียว ห้องอุปกรณ์อยู่ด้านบน ห้องแบตเตอรี่อยู่ด้านล่าง และช่องเดินสายไฟฟ้าอยู่ทั้งสองข้าง เมื่อมีห้องเก็บของมากกว่าหนึ่งห้องแยกตู้อุปกรณ์และตู้แบตเตอรี่โมดูลปรับตรงเป็นแหล่งความร้อนหลัก และควรวางในส่วนบนของตู้ ใกล้ช่องออกอากาศของท่ออากาศเย็นเมื่ออุปกรณ์ติดตามมีอุณหภูมิสูง, มันจะส่งผลกระทบต่อความมั่นคงของระบบ ดังนั้นมันจําเป็นที่จะหลีกเลี่ยงการไหลของความร้อนอุณหภูมิสูง
การออกแบบโครงสร้างและการติดตั้งของหน่วยกระจายพลังงาน AC และ DC ควรให้แน่ใจว่า เครื่องตัดวงจรและส่วนประกอบอื่น ๆ สามารถเปลี่ยนได้ง่ายในระหว่างการบํารุงรักษารวมถึงความสะดวกสบายและการใช้งานของสายไฟการเปลี่ยนแปลงหลักในระบบไฟฟ้าที่มีกําลังเดียวกัน คือ จํานวนสาขาเข้าและออกของหน่วยกระจายไฟฟ้า และกําลังของภาระซึ่งสะท้อนออกมาในการเปลี่ยนแปลงของจํานวนเครื่องตัดวงจรและการรวมของนิติบุตร. ดังนั้นหน่วยกระจายพลังงานจะจําแนกและส่วนประกอบของมันจะทั่วไป. ความต้องการการกระจายพลังงานที่แตกต่างกันสามารถนําไปรวมและประกอบอย่างรวดเร็วการปรับปรุงการออกแบบและการผลิตให้มีประสิทธิภาพและอํานวยความสะดวกในการบํารุงรักษาและการเปลี่ยน
ติดตั้งอุปกรณ์ปรับตรง, หน่วยตรวจสอบ, หน่วยกระจายพลังงาน AC, หน่วยกระจายพลังงาน DC และอุปกรณ์เสริมอื่น ๆ ในส่วนอุปกรณ์และจัดเก็บพื้นที่สําหรับการติดตั้งอุปกรณ์สื่อสารภายในห้องอุปกรณ์ควรมีจุดติดตั้งอย่างน้อย 4 จุด สําหรับการติดตั้งอุปกรณ์และการติดตั้งชั้นวางและสามารถติดตั้งอุปกรณ์มาตรฐาน 19 นิ้วหรือ 21 นิ้ว
ห้องแบตเตอรี่ใช้ในการติดตั้งแบตเตอรี่ ประเภทแบตเตอรี่โดยทั่วไปประกอบด้วยแบตเตอรี่กรด鉛และแบตเตอรี่ฟอสเฟตเหล็กลิเดียมช่องแบตเตอรี่ควรเข้ากันได้กับแบตเตอรี่ของแบรนด์ทั่วไปต่าง ๆสําหรับแบตเตอรี่ประเภทต่าง ๆ ความต้องการโครงสร้างของห้องแบตเตอรี่แตกต่างกัน
สําหรับตู้โทรคมนาคมกลางแจ้งปรับอากาศและแลกเปลี่ยนความร้อนห้องแบตเตอรี่และห้องอุปกรณ์ที่วางแบตเตอรี่กรดหินต้องแยกกันอย่างสมบูรณ์ เพื่อป้องกันการกัดกรดของหมอกกรดของอุปกรณ์เครื่องพลังงานและอุปกรณ์สื่อสาร.ห้องนั่งอาจไม่แยกกัน. ควรมีอุปกรณ์การปล่อยไฮโดรเจนในช่องแบตเตอรี่เพื่อปล่อยก๊าซที่เป็นอันตราย; แบตเตอรี่จะร้อนขึ้นและบวมระหว่างการชาร์จและการปล่อยดังนั้นระยะห่างระหว่างแบตเตอรี่จะต้องมากกว่า 10 มม.; กรอบและตู้รองรับแบตเตอรี่ต้องมีความแข็งแรงเพียงพอ; เสียหายจากการสั่นสะเทือน. ระดับการป้องกันห่อของห้องแบตเตอรี่จําเป็นต้องถึง IP44
5.การเย็นของตู้โทรคมนาคมกลางแจ้ง
วิธีการทําความเย็นของระบบ Outdoor Telecom Cabinet ได้แก่: การทําความเย็นตามธรรมชาติ, การทําความเย็นด้วยพัดลม, การทําความเย็นด้วยเครื่องแลกเปลี่ยนความร้อน และการทําความเย็นด้วยเครื่องปรับอากาศเลือกประเภทการ dissipation ความร้อนและการที่ความร้อนจําเป็นตามสิ่งแวดล้อมการติดตั้งและการใช้งานและการผลิตความร้อนของระบบ.
FAN Cooling
พัดลมแบบ DC ที่ควบคุมอุณหภูมิใช้ในการปล่อยความร้อนในตู้ด้วยแรง อุณหภูมิภายในตู้สูงกว่าอุณหภูมิภายนอก ค่าใช้จ่ายต่ําแต่มันจะนําฝุ่นภายนอก, ความชื้นและก๊าซที่กัดกรองหุ้นระบายอากาศในตู้ทั้งหมดควรมีหน้ากากกันสนิมและเครือกันฝุ่น เพื่อป้องกันการเข้าของแมลงและแมลงกัดการติดตั้งพัดลม DC ควรติดตั้งและถอดออกง่ายเพื่อการบํารุงรักษาเราไม่แนะนําการใช้ AC FAN, เพราะระบบ AC FAN เป็นภาระที่ไม่เป็นเส้น และจะผลิตกระแสเริ่มต้นที่ใหญ่ระหว่างการเริ่มต้น ซึ่งนําความต้องการสูงต่อระบบ UPS.
เครื่องปรับอากาศ
วิธีการทําความเย็นที่มีประสิทธิภาพและรวดเร็วที่สุดสามารถทําให้อุณหภูมิภายในตู้ต่ํากว่าอุณหภูมิบริเวณรอบตัว,แต่มันมีค่าใช้จ่ายสูงและการใช้พลังงานสูง เมื่อพลังงาน AC ติดเครื่องปรับอากาศไม่ได้ทํางานและต้องบํารุงรักษาเป็นประจํา นอกจากนี้ในกรณีพลังงานแสงอาทิตย์การบริโภคพลังงานของเครื่องปรับอากาศ เป็นที่ไม่ยอมรับ, ดังนั้นวิธีการระบายความร้อนนี้มีข้อจํากัดอย่างมาก
เครื่องแลกเปลี่ยนความร้อน
หลักการของเครื่องแลกเปลี่ยนความร้อนคืออากาศที่ไหลเวียนภายในและภายนอกแลกเปลี่ยนความร้อนอย่างอิสระผ่านสื่อการถ่ายทอดความร้อนโดยการลดอุณหภูมิภายในของตู้. เครื่องแลกเปลี่ยนความร้อนถูกวางบนด้านบนของห้องพักหรือบนแผ่นประตูด้านหน้าและด้านหลังและการทํางานของกันน้ํา, กันความชื้น กันคอรซิโอ และกันฝุ่นเป็นอย่างดีและพัดลมหมุนเวียนภายนอกถูกปิดเมื่ออุณหภูมิต่ําค่าใช้จ่ายของวิธีการทําความเย็นนี้ค่อนข้างปรับปรุง แต่ข้อเสียคืออุณหภูมิภายในมักจะสูงกว่าอุณหภูมิภายนอก
เครื่องทําความร้อนสําหรับพื้นที่เย็น
สําหรับสภาพแวดล้อมที่มีอุณหภูมิต่ํา ที่อุณหภูมิเฉลี่ยรายเดือนในฤดูหนาวต่ํากว่า -10 °C ยังต้องใช้ส่วนประกอบการทําความร้อนหรือเครื่องทําความร้อนเพื่อทําความร้อนและอนุรักษ์ความร้อนทําไมมันต้องตั้งที่ -10 °Cเพราะตู้โทรคมนาคมกลางแจ้งมักมีแบตเตอรี่ และมันจะยากมากสําหรับแบตเตอรี่ที่จะปล่อยภายใต้ -10 °C ดังนั้นสําหรับกรณีเหล่านี้ เครื่องทําความร้อนกลายเป็นที่จําเป็น
คุณสมบัติการกันความร้อนของตู้ภายนอก
ประตู, แผ่นข้างและแผ่นหลังของตู้ใช้โครงสร้างเปลือกสองชั้นหรือแผ่นแซนด์วิช เพื่อลดผลกระทบจากรังสีอาทิตย์และการรักษาความร้อนชั้นเคลือบภายนอกของตู้ใช้สีเบาเพื่อลดการดูดซึมความร้อนและเพิ่มการ dissipation ความร้อน.
6การป้องกันการเข้าของตู้โทรคมนาคมกลางแจ้ง
ความกันน้ําของระบบต้องตอบสนองความต้องการของ IPX5 ระดับกันน้ํา ความกันฝุ่นของตู้ปรับอากาศและตู้แลกเปลี่ยนความร้อนต้องตอบสนองความต้องการของ IP5X ระดับและความแข็งแรงต่อฝุ่นของตู้พัดลมหรือตู้เย็นธรรมชาติตอบสนองความต้องการของ IP4X.
การออกแบบสามหลักของตู้ต้องการกันความชื้น, แอนติเกลือสเปรย์, และต่อต้านผง; ในการออกแบบสามหลัก,ระดับการป้องกันของผลิตภัณฑ์ควรถูกกําหนดตามสภาพแวดล้อมการใช้ของอุปกรณ์, และระบบป้องกันที่มีผลการป้องกันที่ต้องการ ควรเลือกตามความต้องการของระดับการป้องกัน. มันถูกนําไปใช้ในการออกแบบของสินค้าทั้งหมด [1]การเคลือบพื้นผิวภายนอกของตู้ต้องทนทานต่อการกัดกร่อนและป้องกันรังสีแสงอาทิตย์, และส่วนภายในของกระเป๋าสะพายต้องเคลือบด้วยเคลือบหรือเคลือบที่ทนทานต่อการกัดกรอง
ชั้นภายนอกและประตูของตู้ทั้งหมดต้องติดดินได้ดี; สายไฟ AC, สายไฟ DC, สายไฟสัญญาณ และสายไฟที่ติดดิน ควรมีรูเข้าสายไฟที่อิสระและควรถูกนําทางและผูกพันแยกกัน: สายสายยาวไม่ควรใช้มากที่สุดเท่าที่จะเป็นไปได้ สายสายไฟไม่ควรข้ามอุปกรณ์และช่องออกอากาศร้อน สายราททองแดงควรสั้นที่สุดเท่าที่จะเป็นไปได้โมดูลการติดตามอยู่ห่างจากหน่วยกระจายพลังงานแอลเอซี และสายไฟแอลเอซีได้มากที่สุด.สกรูและสายไฟฟ้าต้องตรงกับความต้องการของมาตรฐาน
6สรุป
การออกแบบและผลิตตู้โทรคมนาคมกลางแจ้งเป็นโครงการที่มีระบบ จํานวนมากระบบตู้โทรคมนาคมกลางแจ้งที่ดีจะลด OPEX มากปรัชญาที่สอดคล้องของ.ESTEL คือ CAPEX และ OPEX มีความสําคัญเท่ากัน และพยายามลด OPEX ของลูกค้าได้มากที่สุด
