รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อ: | วงจรเรียงกระแสโทรคมนาคมแบบแร็คเมาท์ | โมดูลวงจรเรียงกระแส: | 3KW×14 ชิ้น |
|---|---|---|---|
| โมดูลพลังงานแสงอาทิตย์: | 3KW × 6 ชิ้น | คอนโทรลเลอร์: | การสื่อสาร Ethernet, SNMP, ModBus และ RS485 |
| โหมดการติดตั้ง: | ตู้แร็ค 19 นิ้ว | ความจุเต็ม: | 700A |
| ความดันทางเข้า: | 380Vac สามเฟส | ความดันออก: | -48VDC (-42 ถึง -58VDC) |
| โมดูล: | ถอดเปลี่ยนได้ทันที | การจัดการแบตเตอรี่: | หนุน |
| ความดันออก: | DC48V | การใช้งาน: | โทรคมนาคม, ยูทิลิตี้, ระบบอัตโนมัติทางอุตสาหกรรม, ระบบส่งกำลังไฟฟ้า, รถไฟฟ้า BTS |
| โมดูลวงจรเรียงกระแส: | 48VDC/50A*20 ชิ้น | ||
| เน้น: | เครื่องไฟฟ้าโทรคมนาคม 48v,ระบบปรับที่ติดตั้งบนราง สําหรับโทรคมนาคม,พลังงานไฟฟ้าโทรคมนาคม พร้อมบริหารแบตเตอรี่ |
||
48v ระบบการปรับที่ติดตั้งใน Rack การจัดส่งพลังงานโทรคมนาคม
1.ภาพรวมของปัสดุพลังงาน 48v
ESTEL Powershelves ET48700P300 เป็นระบบพลังงานแบบจําลอง ทนต่อความผิดพลาด และคอมแพคตแบบ DC ที่ประกอบด้วยโมดูลการปรับความเรียบ (SMR)ระบบขนาดเล็กเหล่านี้ได้ถูกพิสูจน์ในหลาย ๆ การใช้งานที่สําคัญและไม่สําคัญ รวมถึงการสวิทช์-ทริปปิ้งในสับสเตชั่น, การป้องกัน, อุปกรณ์วิทยาศาสตร์, และอื่น ๆ เหมาะสําหรับ 19 ′′ ราคความลึก 400 มมหรือมากกว่า
2.เครื่องไฟฟ้าโทรคมนาคม 48vปริมาตร
| รุ่น | ET48700P300 | |
| ระบบ | ขนาด ((mm) | 482.6 ((W) x350.6 ((D) x15U ((H) |
| น้ําหนัก | ≤ 50kg ((ไม่รวมโหลดปรับ) | |
| ระบบเย็น | การเย็นด้วยอากาศ | |
| โหมดการติดตั้ง | ติดตั้งบนราก 19 นิ้วหรือภายในตู้ | |
| เกรด IP | IP20 | |
| การกระจาย AC | ความดันการเข้า |
380VAC สามเฟส |
| ความจุเข้า | 1x125A/4P | |
| ความถี่การเข้า | 45 ~ 65Hz, ระดับ 50/60Hz | |
| AC SPD | 20kA/40kA, 8/20μs | |
| ความจุ PV | 6x63A/2P | |
|
การกระจาย DC |
ความดันการออก | -42~-58VDC ค่าตั้ง: -53.5VDC |
| ความจุสูงสุด | 42kW ((14x3000W โมดูลปรับ) | |
| เครื่องตัดแบตเตอรี่ |
3x125A/3P |
|
| เครื่องตัดความจูง |
LLVD: 2x125A/1P, 2x63A/1P BLVD: 2x125A/1P, 2x63A/1P |
|
| SPD DC | 10kA/20kA, 8/20μs ((ออกแบบภายใน) | |
| โมดูล PV | ความดันการเข้า |
120VDC ถึง 425VDC ค่าตั้ง: 340VDC |
| ประสิทธิภาพ | ≥96% | |
| พลังการออก |
3000W ((200 ~ 425VDC) |
|
| ขนาด | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |
| ระบบเย็น | การเย็นแบบบังคับด้วยพัดลม | |
| โมดูลปรับ | ความดันการเข้า | 85VAC-300VAC, หมายเลขค่า: 220VAC |
| ประสิทธิภาพ | ≥96% | |
| พลังประเมิน | 3000W ((176~300VAC) | |
| ขนาด | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |
| ระบบเย็น | การเย็นแบบบังคับด้วยพัดลม | |
| เครื่องควบคุม | การเข้าสัญญาณ | 3 AI ((2 อุณหภูมิแบตเตอรี่, 1 อุณหภูมิแวดล้อม),7 DI ((SPD, 6 อุณหภูมิทั่วไป) |
| การออกสัญญาณเตือน | 6 ติดต่อที่แห้ง | |
| ท่าเรือสื่อสาร | RS485/LAN Ethernet/SNMP | |
| โหมดการแสดง | LCD | |
|
สิ่งแวดล้อม |
อุณหภูมิการทํางาน |
-40°C~+65°C |
| อุณหภูมิการเก็บรักษา | -40°C~+70°C | |
| ความชื้นในการทํางาน | 5% ~ 95% ((ไม่หมัก) | |
| ความสูง | 0 ~ 3000m ((ถ้าความสูงอยู่ในช่วง 2000m ถึง 3000m, อุณหภูมิการทํางานสูงสุดลดลง 1 °C เมื่อความสูงเพิ่มขึ้น 200m.) | |
3เอสทีเอลเครื่องไฟฟ้าโทรคมนาคม 48v
เครื่องปรับความจืดแปลงกระแสไฟฟ้าสลับ (AC) เป็นกระแสไฟฟ้าตรง (DC) และให้พลังงานที่จําเป็นในการชาร์จแบตเตอรี่เครื่องปรับความเรียบ ESTEL, รวมไปถึงระบบควบคุมและติดตามที่พัฒนาขึ้น ช่วยลดค่าทุนและค่าใช้จ่ายในการดําเนินงานเครื่องปรับความเรียบของเราอวดความหนาแน่นของพลังงานที่ดีเยี่ยมในขณะที่ตอบสนองความต้องการพื้นที่และน้ําหนักพวกเขาปล่อยให้มีพื้นที่มากมายสําหรับอุปกรณ์อื่น ๆ และสร้างการประหยัดในค่าบรรจุและค่าขนส่งประสิทธิภาพสูงของพวกเขาลดการบริโภคพลังงานทั้งหมดและลดการก้าวหน้าคาร์บอน.
เครื่องปรับความเร็วของ ESTEL ง่ายในการติดตั้ง เนื่องจากเครื่องเชื่อมของเครื่องเชื่อมอยู่ด้านหลังและสามารถติดไฟร้อนได้ เครื่องปรับความเย็นของพัดลมด้วยการควบคุมความเร็วทําให้การทํางานเงียบเกือบโดยทั่วไป เครื่องปรับความเรียบรวมช่วงความเข้มงวดเข้า AC ที่กว้าง, การป้องกันความกระชับอัตราเกินของ AC และการป้องกันทางเลือกต่อการสูญเสียของกลาง ซึ่งทําให้ทางออกนี้มีความน่าเชื่อถือมาก แม้กระทั่งในภูมิภาคที่มีปัญหาของเครือข่ายบริการ AC.
4ภาพสินค้า
เครื่องตัดภาระ / แบตเตอรี่:

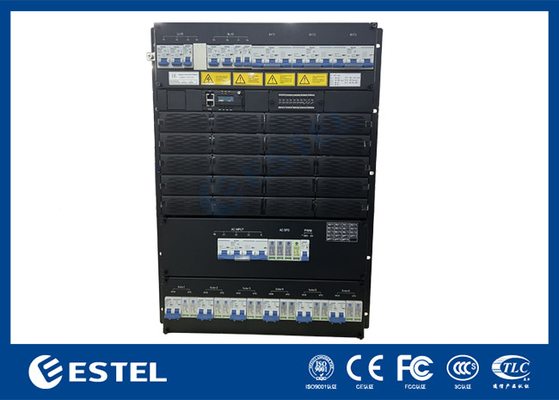

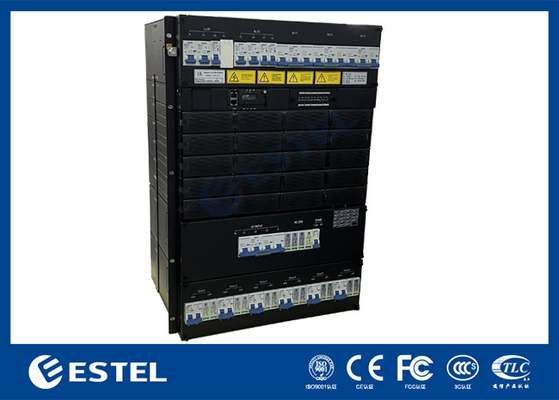

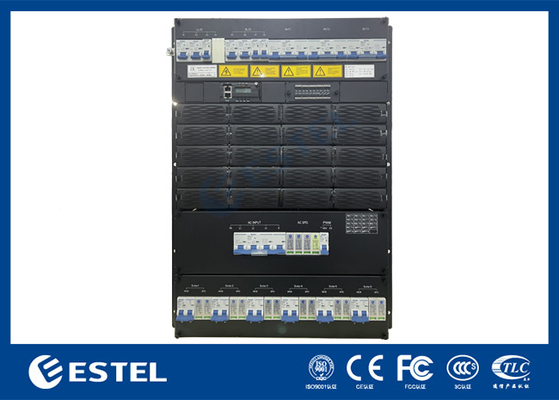

รูปภาพระบบปรับสายโทรคมนาคม:
รูปที่ติดตั้งบนเรคเพื่ออ้างอิง:
4. ESTEL 48v ลักษณะของไฟฟ้าโทรคมนาคม
5ESTEL 48v ตารางการตั้งค่าไฟฟ้าโทรคมนาคม
| รายการ | การตั้งค่า |
| ซับราค |
สถานที่กระจายพลังงานเข้า 3U AC พื้นที่กระจายพลังงานไฟฟ้าเข้าแบบ 3U DC พื้นที่กระจายพลังงานออกแบบ 3U DC 6U พื้นที่ติดตั้งโมดูลและหน่วยจอ |
| หน่วยกระจายพลังงาน |
การกระจายพลังงานเข้า AC/DC: AC input MCB, DC input MCB การกระจายกําลังไฟฟ้าแบบ DC: เส้นทางการตัดสายไฟฟ้าไฟฟ้าแรงต่ําของแบตเตอรี่ (BLVD) โหลดแรงต่ํา เส้นทางการตัดต่อ (LLVD) และเส้นทางแบตเตอรี่ |
| อุปกรณ์ติดตาม | MC2600 |
| โมดูลปรับ | ขนาดสูงสุด 14 3000W |
| โมดูลพลังแสงอาทิตย์ | ขนาดสูงสุด 6 เครื่อง 3000W |
| AC SPD | ประเภท C |
| SPD DC | การเข้า PV:ประเภท C |
| ความแรงออก 48 วอลต์:ประเภท D |
6เครื่องควบคุม-MC2600 (โมดูลการติดตาม)
แผ่นหน้า MC2600
(1) สายพาน LAN (2) สายพาน RS485 (3) ตัวชี้วัดการทํางาน (4) ตัวชี้วัดการเตือนเล็ก
(5) ตัวแสดงสัญญาณเตือนหลัก (6) มือมือ (7) ปุ่ม
ตารางสําหรับการอธิบายปุ่มควบคุม
| ปุ่ม | คําอธิบาย | |
| ESC |
กลับไปที่เมนูก่อนหน้านี้ โดยไม่เก็บการตั้งค่า |
กดปุ่ม ESC และ ENT ในระยะเวลาสั้น เวลาสามารถรีสตาร์ทตัวควบคุมได้ |
|
หมอแพทย์
|
Ø เข้าสู่เมนูหลักจากระบบรอ หน้าจอ Ø เข้าเมนูย่อยจากเมนูหลัก Øบันทึกการตั้งค่าเมนู |
|
| ขึ้นไป |
เปลี่ยนไปยังเมนูก่อนหน้านี้ หรือตั้งค่าพารามิเตอร์ เมื่อตั้งค่าพารามิเตอร์ คุณสามารถกดปุ่มนี้เพื่อปรับค่าให้เร็ว |
เมื่อค่าปารามิเตอร์ถูกตั้งโดย ประเภทสายหลายสาย กดขึ้นหรือ ปุ่มลงเพื่อเปลี่ยนค่าแต่ละตัว หลังจากตั้งค่าแล้ว กด ปุ่มยืนยัน เพื่อขยับมักเซอร์ กลับมาโดยอัตโนมัติ |
| DN |
เปลี่ยนไปยังเมนูถัดไปหรือตั้งค่าปารามิเตอร์ เมื่อตั้งค่าปารามิเตอร์ คุณสามารถกดปุ่มนี้เพื่อปรับค่าได้อย่างรวดเร็ว |
|
อธิบายตัวชี้วัดบนแผ่นควบคุมแสดงในตารางด้านล่าง
| ประเภท | สี | ประเทศ | คําแนะนํา |
| ตัวชี้วัดการทํางาน | สีเขียว | ส่องส่อง | เครื่องควบคุมทํางานได้อย่างถูกต้อง |
| ติด | เครื่องควบคุมผิดปกติหรือไม่มีการเข้า DC | ||
| ระเบิดเล็กๆ | สีเหลือง | ปกติเปิด | เครื่องควบคุมสร้างสัญญาณเตือนเล็ก ๆ น้อย ๆ |
| ติด | เครื่องควบคุมไม่ได้สร้างสัญญาณเตือนเล็ก ๆ น้อย ๆ | ||
| ระเบิดใหญ่ | สีแดง | ปกติเปิด | เครื่องควบคุมผลิตสัญญาณเตือน |
| ติด | เครื่องควบคุมไม่ได้สร้างสัญญาณเตือนใหญ่ใด ๆ |
เครื่องควบคุมให้บริการสองประตูการสื่อสาร
การนิยามของพอร์ตการสื่อสาร RS485 แสดงอยู่ในตารางด้านล่าง
| หมายเลขปิน | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| ชื่อสัญญาณ | RS485+ | - | RS485- | - | - | - | - | - |
การนิยามอินเตอร์เฟซพอร์ต LAN Ethernet แสดงอยู่ในตาราง
| หมายเลขปิน | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| ชื่อสัญญาณ | TX+ | TX- | RX+ | - | - | RX- | - | - |
7. DI/DO อินเตอร์เฟซ
พานหน้าของบอร์ด DI/DO
ไดจิทัลอินเทอร์เป็นเมนูย่อยของเมนูการตั้งค่าพารามิเตอร์ ซึ่งใช้เป็นหลักสําหรับผู้ประกอบการในการตั้งค่าภาวะปกติของ 8 สวิตช์ดิจิตอลในระบบ
ตาราง - การตั้งค่าพารามิเตอร์การเข้าของรีเล
| หมายเลขดิจิตอล | ชื่อดิจิตอล | DI ปกติ | คําอธิบาย |
| DI1 | เตือน HEX | ไม่ | มันปกติเมื่อเปิด และสัญญาณเตือนเกิดขึ้นเมื่อปิด |
| DI2 |
เครื่องเตือนประตู PWC |
NC | มันปกติเมื่อเปิด และสัญญาณเตือนเกิดขึ้นเมื่อปิด |
| DI3 | BT ระเบิด | ไม่ | มันปกติเมื่อเปิด และสัญญาณเตือนเกิดขึ้นเมื่อปิด |
| DI4 | เตือน BC | ไม่ | มันปกติเมื่อเปิด และสัญญาณเตือนเกิดขึ้นเมื่อปิด |
| DI5 | เครื่องเตือนดิจิตอล5 | ไม่ | มันปกติเมื่อเปิด และสัญญาณเตือนเกิดขึ้นเมื่อปิด |
| DI6 | Genset เปิดสัญญาณเตือน | ไม่ | มันปกติเมื่อเปิด และสัญญาณเตือนเกิดขึ้นเมื่อปิด |
|
DI7 |
เครื่องเตือน SPD DC |
NC |
มันปกติเมื่อเปิด และสัญญาณเตือนเกิดขึ้นเมื่อปิด |
การออกเรเล่เป็นเมนูย่อยของเมนูการตั้งค่าปารามิเตอร์ ซึ่งใช้เป็นหลักสําหรับผู้ประกอบการในการตั้งค่าภาวะปกติการออกของ 8 เรเล่ในระบบ
ตาราง - การตั้งค่าปารามิเตอร์การออกของรีเล
| หมายเลขดิจิตอล | ชื่อดิจิตอล | รหัสเตือน | คําอธิบาย |
| DO1 | การออกของเรเล่ 1 | NC | ปิดเมื่อปกติ เปิดเมื่อเกิดสัญญาณเตือน |
| DO2 | การออกของเรเล่ 2 | NC | ปิดเมื่อปกติ เปิดเมื่อเกิดสัญญาณเตือน |
| DO3 | การออกของเรเล่ 3 | NC | ปิดเมื่อปกติ เปิดเมื่อเกิดสัญญาณเตือน |
| DO4 | การออกของรี 4 | NC | ปิดเมื่อปกติ เปิดเมื่อเกิดสัญญาณเตือน |
| DO5 | การออกของเรเล่ 5 | NC | ปิดเมื่อปกติ เปิดเมื่อเกิดสัญญาณเตือน |
| DO6 | การออกของเรเล่ 6 | NC | ปิดเมื่อปกติ เปิดเมื่อเกิดสัญญาณเตือน |
นอกจากนี้ ผลิตภัณฑ์ยังให้ 6 ท่าทางอื่นๆ
ตาราง - การตั้งค่าปารามิเตอร์ input อื่นๆ
| ชื่อพารามิเตอร์ | คําอธิบายการตั้งค่า |
| บีทีเอ็มพี 1 | สายดึงเซ็นเซอร์แบตเตอรี่1 |
| บีทีเอ็มพี 2 | สายพานเซนเซอร์แบตเตอรี่ 2 |
| ENV_TEMP | สายพานเซ็นเซอร์ปิด |
| 12V +/- | จําหน่ายพลังงาน 12V |
| RS485 | Port RS485 อินเตอร์เฟซถูกเก็บไว้ ไม่มีการนิยามโปรโตคอล |
| น้ํามัน +/- | ติดตั้งเซ็นเซอร์ระดับน้ํามัน |
8. การติดตั้ง Subrack
ติดตั้ง sub-rack กับ rack 19 นิ้ว ตามที่แสดงในรูปด้านล่าง
ขั้นตอนที่ 1 ถอนพับออกจากแพ็คเกจ
Ø ขั้นตอนที่ 2 ดึงปั๊กในราค 19 นิ้ว
Ø ขั้นตอนที่ 3 ติดตั้งสกรูที่ติดตั้ง (ถ้ารูติดตั้งของหูกรอบปั๊กไม่ตรงกับตําแหน่งของลูกหมึกลอยของกรอบ)
มันต้องปรับตามอุปกรณ์จริง)
ติดตั้งเครื่องปรับ / โมดูลแสงอาทิตย์
Ø ขั้นตอนที่ 1 เอาโมดูลออกจากแพคเกจ
Ø ขั้นตอนที่ 2 ยึดมือโมดูลไว้บนแผ่นหน้า และวางโมดูลไว้บนช่อง
Ø ขั้นตอนที่ 3 ดันโมดูลช้า ๆ ไปยังแผ่นหน้าของโมดูลและล้างด้วยพลังงาน
แผ่นกระจาย
Ø ขั้นตอนที่ 4 สะดัดสกรูการติดตั้งบนแผ่นโมดูลเพื่อให้โมดูลไม่หลุดออก
