ระบบไฟฟ้าสูง 6U ET4830000W ระบบแก้ไขโทรคมนาคม
รายละเอียดสินค้า
ระบบไฟฟ้าความสูง 6U
,ระบบแก้ไขโทรคมนาคม 3000W
,ระบบแก้ไขโทรคมนาคม FCC

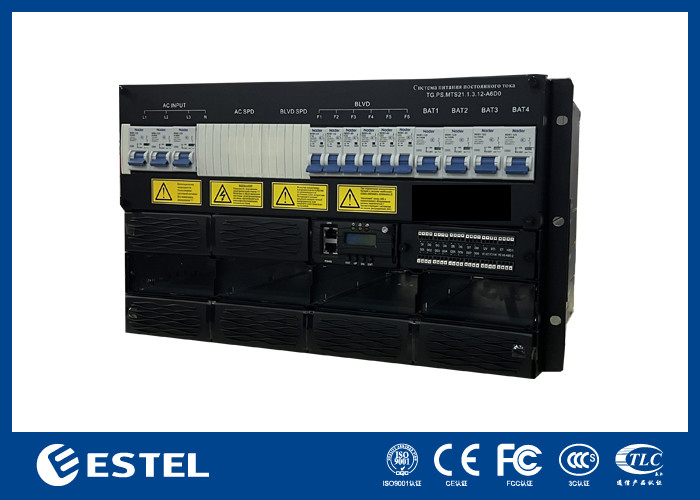

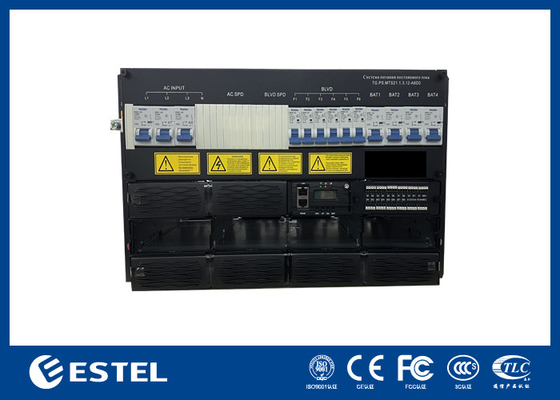

ความสูง 6U ระบบไฟฟ้า ET4830000W ระบบแก้ไขโทรคมนาคม
- ET48- 30KW การสร้าง
ET48-30KW ประกอบด้วยสองโมดูล:
โมดูลปรับ (MR483000MG1)
โมดูลไฟฟ้าไฟฟ้า
เครื่องตัดแบตเตอรี่: 9×125A/1P
เครื่องตัดความจูง
2x 100A + 1x 63A (LVBD)
2x 100A + 2x 63A (LVLD)
- ET48- 30KW คําอธิบายการตั้งค่าระบบ
ET48-30KW หน่วยพลังงาน sub-rack การออกแบบคอมแพคต์ความสูง 6U เพื่อตอบสนอง
ความต้องการการใช้งานที่สําคัญของเส้นใยและการส่งไมโครเวฟ
อุปกรณ์, สวิตช์ พลังงานสูงสุดของระบบคือ 60KW
MCBs สายเคเบิลมีทางเข้าด้านหน้าด้วย MCB และ busbar
l ความกว้างแบบมาตรฐาน 19 นิ้ว ซึ่งมีข้อดีของการใช้งานที่กว้าง
1 6U ความสูงการออกแบบคอมแพคต์, พื้นที่และค่าติดตั้งสามารถประหยัด
l การใช้งานด้านหน้าและการเข้าถึงสายไฟฟ้า การบํารุงรักษาที่สวยงามและปลอดภัย
l การบริหารแบตเตอรี่ที่สมบูรณ์แบบ ยืดอายุของแบตเตอรี่ให้ดี
สายพานสื่อสารต่างๆ สาย RS485 สายอินเตอร์เน็ต สายติดต่อแห้ง ฯลฯ
ซึ่งทําให้การเชื่อมต่อในเครือข่ายและการติดตามทางไกล
l เครื่องปรับและเครื่องควบคุมสามารถติดต่อกันได้แบบร้อน สบายและรวดเร็ว
การดูแล
l ระยะความแรงกดไฟเข้าที่กว้าง ((85-300Vac) เครือข่ายไฟฟ้าสามารถปรับปรุงได้
ET48-60KWประกอบด้วยหน่วยกระจาย, โมดูลปรับ, โมดูลแปลง, โมดูลติดตาม การตั้งค่าเป็นตัวเลือก ดังตารางด้านล่าง:
| การตั้งค่า | โมดูลปรับ | คําสังเกต |
| มาตรฐาน | GB 4943 | สําหรับรายละเอียด กรุณาดูรายละเอียดของโมดูล |
| มาตรฐาน | IEC/EN 62368-1 | |
| มาตรฐาน | EN 55032 ประเภท A,GR1089 ฉบับที่ 4,R3-10, R3-11, R3-12 ประเภท B รับรองโดยอเมริกาเหนือ | |
| มาตรฐาน | EN300386, CLASSA |
- รายละเอียดรวดเร็ว
| สถานที่กําเนิด: เชียงใหม่, จีน (แผ่นดินใหญ่) | ความดันการเข้า: AC220V หรือ DC48V |
| ชื่อแบรนด์: ESTEL | ความดันออก: AC220V หรือ DC48V |
| เลขรุ่น: ET48-30KW | พลังงานออกของโมดูลปรับตรง: 30KW |
| ชื่อสินค้า: เครื่องไฟฟ้าอุตสาหกรรม | ความถี่ทางเข้า 45 ~ 65Hz |
| การรับรอง: ISO9001 CE 3C FCC TLC | ขนาดสูงสุด กระแสออกของโมดูลปรับ: 50A |
| การใช้งาน: อุปกรณ์อุตสาหกรรม | ปัจจัยพลังงาน: >099 |
- ระบบ Digram
- วิธีการทํางาน 2 อย่าง
(1) ทางเข้า AC: โมดูลปรับการเริ่มต้นหลังจากการเปิด AC ออก -48Vdc, ในเวลาเดียวกันชาร์จแบตเตอรี่และพลังงานโมดูลแปลง, ออกโมดูลแปลง 220Vac.
ภายใต้สภาพปกติ ปริมาตรของโมดูลปรับปรุงและหน่วยกระจายทั้งหมดอยู่ภายใต้การควบคุมของโมดูลการติดตาม ทํางานตามปริมาตรที่กําหนดไว้ล่วงหน้าหรือคําสั่งของผู้ใช้ถ้า AC แหล่งไฟฟ้าผิดพลาด, แบตเตอรี่จะพลังงานให้กับระบบ, และยังคงการออก - 48 VDC และ 220 vac, กับการปล่อยแบตเตอรี่, ความดันของแบตเตอรี่เริ่มต้นที่จะลดลง, เมื่อความดันต่ํากว่า 43.2 V + / - 0.5 วอลล์ โมดูลการติดตามส่งสัญญาณความดันต่ําของแบตเตอรี่และปิดการออกของภาระโดยตรง, จากนั้นระบบพลังงานจะหยุดทํางาน.ระบบจะทํางานปกติอีกครั้ง. (ข้อมูลการติดตามทั้งหมดด้านบนคือค่าโดยกําหนดของระบบและสามารถรีเซ็ตโดยผู้ใช้)
(2) -48V ทางเข้า: ไม่มีกระแส AC หรือไม่มี AC จะเชื่อมต่อ, การเข้าถึงพลังงานภายนอก -48V ไปยัง -48V สนามโหลด, ติดตามการเริ่มต้นและโหลดแปลง, 220Vac ออก.
ฟังก์ชันการชดเชยอุณหภูมิเปิดตามปกติ ซึ่งสามารถเปิดหรือปิดด้วยคําสั่งของผู้ใช้ได้ หากจําเป็น อุณหภูมิการทํางาน ≥55°Cพลังงานผลิตของไฟฟ้าจะลดลงแบบเส้นตรง (@ 65 °Cพลังการออกจะ 1300W)
ภาพ
ขนาดของโมดูลปรับตรง ดังต่อไปนี้:
| ระดับความละเอียด | ||
| ปริมาตร | มาตรฐาน | คําสังเกต |
| ความแข็งแรงในการปิด ((AC input) | การเข้า-ออก:3500Vdc/10mA//1min |
ไม่มีไฟฟลชอเวอร์หรือการล้มเหลว ถอนท่อการปล่อย / อุปกรณ์ป้องกันการกระชับกระแสก่อนการทดสอบ ไม่มีโมดูลปรับตรงหรือโมดูลการติดตาม การออกแบบ 2 เส้นทาง ปลายความดันต่ํา, ปลายความดันสูงที่มีฟังก์ชันการเลี่ยง AC ไม่ต้องทดสอบ |
| ช่องเข้า:3500Vdc/10mA//1min | ||
| หน่วยออก: 750Vdc / 10mA / 1 นาที | ||
| ความแข็งแรงในการปิด ((DC input) | การเข้า-การออก: 750Vdc/10mA//1min | |
| ช่องเข้า:750Vdc/10mA//1min | ||
| หน่วยออก: 750Vdc / 10mA / 1 นาที | ||
| กระแสรั่ว | ≤3.5mA | 280Vac input,output เต็มแรง |
| ความต้านทานในการปิด | @ บรรยากาศปกติ, ความชื้นสัมพัทธ์ 90%, ความตึงเครียดการทดสอบของ DC 500V, ความต้านทานการกันความหนาวของ input-output, input-ground, output-ground ไม่ต่ํากว่า 10MΩการออกแบบ 2 เส้นทาง ทอร์มิเนลความดันต่ํา, โลตสูงที่มีฟังก์ชันแอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์แอนด์ | |
| สิ่งแวดล้อม | |||||
| ปริมาตร | นาที | แบบว่า | แม็กซ์ | หน่วย | คําสังเกต |
| ระยะอุณหภูมิการทํางาน | - 5 | 25 | +55 | °C | |
| อุณหภูมิการเก็บรักษา | - 40 | +70 | °C | ||
| ความชื้นสัมพัทธ์ | 5 | 95 | % | การทํางานระยะยาว ไม่มีการปั่น | |
| ความดันชั้นบรรยากาศ | 70 | 106 | KPa | ||
| ความสูง | 0 | 3000 | m | ||
| การเย็น | การเย็นแบบบังคับ, หน้าใน & หลังออก; แฟนตั้งอยู่ในแผ่นด้านหน้า, ด้วยความเร็วที่ควบคุมอุณหภูมิ | ||||
| ระดับป้องกันน้ําและฝุ่น |
เครื่องไฟฟ้าต้องทํางานได้อย่างถูกต้องในสภาพต่อไปนี้ ความหนาแน่นของฝุ่น กว้างมากกว่า 55μm≤3*104 granule/m3 เมล็ดฝุ่นไม่นําไฟฟ้า ไม่เป็นไฟฟ้าแม่เหล็ก ไม่เป็นสารกัดสนอง ไม่มีฟังก์ชันกันน้ํา |
||||
7การใช้งาน
(1) การเข้าสู่การบูรณาการ
(2) ระบบกระจายและขยายภายใน
(3) สถานีเคลื่อนที่และระบบการขยาย
(4) WLAN
(5) สถานีติดต่อทางดาวเทียมที่ดิน และสถานีติดต่อไมโครเวฟ
(6) ห้องจัดจําหน่ายกระแสไฟฟ้าที่อ่อนแอ
(7) ระบบพลังงาน AC/DC อื่นๆ ที่ไม่มีการหยุด
8ลักษณะ
(1) สองการออก: 48Vdc, 220Vac
(2) สองทางเข้า: -48Vdc, 220Vac
(3) การนําเทคโนโลยีการชดเชยปัจจัยพลังงานที่ทํางาน, ปัจจัยพลังงาน > 099
(4) ระดับการทํางานที่กว้างของแรงดันเข้า AC: 90 ~ 280Vac
(5) ระยะอุณหภูมิการทํางานที่กว้าง: - 5°C ~ + 55°C
(6) เทคโนโลยีสวิทช์ที่นําไป
(7) การบริหารแบตเตอรี่ที่สมบูรณ์แบบยืดอายุการใช้งานของแบตเตอรี่: การบริหารการชาร์จ / การชาร์จ, การชําระอุณหภูมิของแบตเตอรี่, การป้องกันความดันต่ํา
(8) เปลี่ยนร้อนได้
(9) การป้องกันแรงดันเกิน/ต่ํา
(10) การป้องกันความกระชับกําลังเกินทางออก การป้องกันความเร็วเกินทางออก การป้องกันการตัดสั้นทางออก
(11) ติดตั้ง / ติดผนัง
(12) อินเตอร์เฟซการสื่อสาร RS485, RS232
9การบรรจุและการส่ง
