รายละเอียดสินค้า:
การชำระเงิน:
|
| ขนาดภายนอกตู้: | กว้าง×ลึก×สูง 900×900×2100มม | ตู้แร็ค 19 นิ้ว: | 40U |
|---|---|---|---|
| สี: | RAL7035 สีเทา | ประตู: | ประตูหน้าบานหนึ่ง |
| ระดับการป้องกัน: | IP55 | อุปกรณ์เสริมแบบบูรณาการ: | PDU, EMS, วงจรเรียงกระแส |
| ระบบเย็น: | แอร์และพัดลม | วัสดุ: | เหล็กกัลวาไนซ์ ผนังชั้นเดียว พร้อมฉนวนกันความร้อน |
| ล็อคตู้: | ล็อคสามจุดป้องกันการโจรกรรม (รองรับแม่กุญแจ) | การบํารุงผิว: | เคลือบผงป้องกันการกัดกร่อนกลางแจ้ง |
| เน้น: | ผนังเดียวตู้โทรคมนาคมกลางแจ้ง,IP55 40U ตู้โทรคมนาคมกลางแจ้ง,ผนังเดียว 40U ชั้น |
||

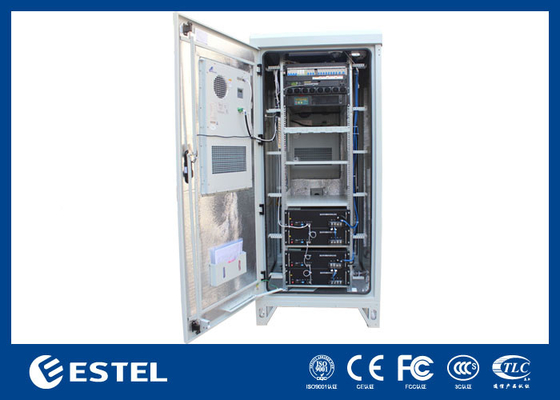

ผนังเดี่ยว IP55 กันน้ำ 40U ตู้โทรคมนาคมกลางแจ้งป้องกันการกัดกร่อน
1.ตู้โทรคมนาคมกลางแจ้งพารามิเตอร์ทางเทคนิค
| รายการ | พิมพ์ | พารามิเตอร์ทางเทคนิค |
| โครงสร้าง | มิติ | ขนาดภายนอก: W×D×H 900×900×2100mm |
| เค้าโครง | 1ช่อง | |
| วิธีการติดตั้งอุปกรณ์ | แร็ค 19" 40U | |
| ประตู | มีประตูหน้า 1 บาน และล็อค 3 จุดสำหรับตู้นอกอาคาร (กุญแจเสริม) | |
| วัสดุ | เหล็กชุบสังกะสี ผนังเดี่ยว พร้อมฉนวน | |
| ฉนวนกันความร้อน | พีอีเอฟ 20มม | |
| การป้องกันทางเข้า | IP55 | |
| การควบคุมอุณหภูมิ | ระบายความร้อน | เครื่องปรับอากาศและพัดลม |
| แสงสว่าง | หลอดไฟ LED | หลอดไฟ LED |
| อุณหภูมิ | อุณหภูมิ | อุณหภูมิในการทำงาน: -40°C ~ +55°C |
| อุณหภูมิการจัดเก็บ: -50°C ~ + 70°C | ||
| อุณหภูมิในการขนส่ง: -50°C ~ +70°C | ||
| ความชื้น | ความชื้นสัมพัทธ์ | 5% ~ 100% |
| ความดัน | ความกดอากาศ | 62kpa ~ 101kpa (คล้ายกับระดับความสูง 0 ม. ~ 5,000 ม.) |
| ความเข้มของรังสี | ความเข้มของการแผ่รังสีแสงอาทิตย์ | 1120&ครั้ง; (1±5%) น้ำหนัก/ตร.ม |
2. IP55ตู้โทรคมนาคมประวัติโดยย่อ
ESTEL เป็นผู้ผลิตตู้โทรคมนาคมกลางแจ้งและโซลูชันควบคุมอุณหภูมิสำหรับตู้โทรคมนาคมกลางแจ้งในประเทศจีนอย่างมืออาชีพ เรามีมากกว่า 10 ปีของ
R & D ประสบการณ์การผลิตและการส่งออก
3. ข้อดีของคณะรัฐมนตรีของเรา
(1) เราสามารถรวมเครื่องปรับอากาศ ระบบตรวจสอบสภาพแวดล้อม ระบบวงจรเรียงกระแส การกระจายพลังงาน อินเวอร์เตอร์ แบตเตอรี่ และใยแก้วนำแสง เข้ากับตู้โทรคมนาคมกลางแจ้ง
(2) วัสดุตู้: เหล็กชุบสังกะสี สแตนเลส อลูมิเนียม และเหล็กรีดเย็นเป็นตัวเลือก
(3) วิธีการติดตั้งตู้ต่างๆ: ติดตั้งภาคพื้นดิน ติดตั้งบนผนัง และติดเสา
(4) วิธีการทำความเย็นของตู้: เครื่องปรับอากาศ, เครื่องแลกเปลี่ยนความร้อน, TEC และพัดลมเป็นตัวเลือก
(5) ประเภทตู้: ตู้อุปกรณ์ ตู้แบตเตอรี่ และตู้ไฟ (ช่องเดียว สองช่อง หลายช่อง)
(6) เรามีวิศวกรออกแบบมืออาชีพ สามารถกำหนดเองได้อย่างแน่นอน
(7) ตู้กลางแจ้งระดับการป้องกันสูง, IP55, IP65, IP66, กันน้ำ, กันฝุ่น, สามารถใช้ในสภาพแวดล้อมกลางแจ้งที่รุนแรง
(8) โครงสร้างประตูแบบฝัง ล็อคสามจุด ไม่มีสกรูด้านนอก เพิ่มการป้องกันการโจรกรรม
(9) ขายตรงจากผู้ผลิตเพื่อเพิ่มอัตรากำไรของคุณ
(10) การตรวจสอบคุณภาพอย่างเข้มงวดและมีเสถียรภาพ
(11) จัดส่งที่รวดเร็ว ไม่ต้องกังวลเรื่องเวลาในการจัดส่ง
(12) บริการหลังการขายที่สมบูรณ์แบบ
4. คุณสมบัติตู้โทรคมนาคมกลางแจ้ง
(1) ตัวตู้กันฝุ่น กันแดด กันฝน ระดับการป้องกัน IP55
(2) การระบายความร้อนของตู้: เครื่องปรับอากาศและพัดลม
(3) เค้าโครงของตู้มีความสมเหตุสมผล ซึ่งจะช่วยอำนวยความสะดวกในการเข้าถึงสายเคเบิล การยึด และการต่อสายดิน มีช่องต่อสายเคเบิลสำหรับสายไฟ สายสัญญาณ และสายออปติกแยกกัน
(4) รวมแถบกราวด์
(5) รวมถึงระบบตรวจสอบสภาพแวดล้อมด้วยการสื่อสาร SNMP
(6) การกระจายพลังงานสามารถกำหนดเองได้ตามความต้องการที่แท้จริงของลูกค้า
(7) สามารถปรับแต่งระบบวงจรเรียงกระแสโทรคมนาคมได้
5. รายการอุปกรณ์ตู้
|
เลขที่ |
รายการ |
ปริมาณ |
หน่วย |
ข้อมูลจำเพาะ |
|
1 |
ตู้โทรคมนาคมกลางแจ้ง |
1 |
ชุด |
(1) ขนาดภายนอก W×D×H 900×900×2100mm (2) หนึ่งช่อง: รวมชั้นวางมาตรฐาน 19 นิ้ว 40U (3) มีประตูหน้าหนึ่งบานและล็อคกันขโมยสามจุดสำหรับตู้กลางแจ้ง (กุญแจรองรับ) (4) วัสดุ: เหล็กชุบสังกะสี; ผนังเดี่ยวพร้อมฉนวนกันความร้อน (5) ระดับ IP: IP55 (6) รายการเคเบิลที่ด้านล่าง (7) รวมถึงแท่งทองแดงที่ต่อสายดิน |
|
2 |
เครื่องปรับอากาศ |
1 |
ชุด |
เครื่องปรับอากาศ ความเย็น: 1500W, แหล่งจ่ายไฟ: AC220V, 50Hz |
|
3 |
พัดลม |
1 |
ชุด |
พัดลม AC220V สองตัวและตัวควบคุมอุณหภูมิหนึ่งตัว |
|
4 |
ระบบติดตามตรวจสอบสภาพแวดล้อม |
1 |
ชุด |
1&ครั้ง; หน่วยตรวจสอบสภาพแวดล้อม 19", 1U; AC220V, รองรับการสื่อสาร RS485 และ SNMP 1&ครั้ง; เซ็นเซอร์ควัน, 1&ครั้ง; เซ็นเซอร์น้ำ, 1&ครั้ง; เซ็นเซอร์อุณหภูมิ, 1&ครั้ง; เซ็นเซอร์ประตู |
|
5 |
หน่วยจ่ายไฟ AC และ DC |
1 |
ชุด |
กันฟ้าผ่าเกรด B อินพุต AC: 63A/2P&ครั้ง;1; เอาต์พุต AC: 16A/1P × 4; เอาต์พุต DC: 16A/1P & ครั้ง; 4; ความสูง: 4U |
|
6 |
สวิตช์ไฟ LED |
1 |
พีซี |
ใช้สำหรับควบคุมการเปิด/ปิดหลอดไฟ LED |
|
7 |
หลอดไฟ LED |
1 |
พีซี |
AC220V ใช้สำหรับส่องสว่างภายในตู้ |
|
8 |
บรรจุุภัณฑ์ |
1 |
ชุด |
กล่องไม้ |
6. ระบบวงจรเรียงกระแสโทรคมนาคม
รุ่น: ET48450P200 รูปภาพ
บทนำระบบวงจรเรียงกระแส ET48450P200
ET48450P200เป็นชั้นวางย่อยขนาด 19 นิ้วสำหรับระบบไฟฟ้าไฮบริด มีความสูง 13U การออกแบบกะทัดรัดเพื่อตอบสนองความต้องการการใช้งานที่สำคัญของการส่งผ่านไฟเบอร์และไมโครเวฟ อุปกรณ์เข้าถึง และสวิตช์ กำลังไฟสูงสุดของระบบคือ 450A โดยมีอินพุต AC/อินพุต DC/แบตเตอรี่/โหลด MCB สายเคเบิลเข้าถึงด้านหน้าด้วย MCB และบัสบาร์
คุณสมบัติที่สำคัญ
ช่วงแรงดันไฟฟ้าอินพุตกว้าง: 85 ถึง 290VAC สำหรับวงจรเรียงกระแส และ 120 ถึง 420VDC สำหรับ MPPT
รองรับอินเทอร์เฟซการสื่อสารอีเธอร์เน็ต, SNMP, ModBus และ RS485
วงจรเรียงกระแส, MPPT และตัวควบคุมสามารถเสียบปลั๊กได้ทันที บำรุงรักษาออนไลน์ได้ง่ายและรวดเร็ว
ประสิทธิภาพสูงถึง 96% สำหรับต้นทุนการดำเนินงานที่ลดลง
| ระบบวงจรเรียงกระแสโทรคมนาคม - ET48450P200 | |||||
| มิติ | ก482 x ล350.6 x ส13U, ≤40กก. (ไม่รวมโมดูล) | ||||
| โหมดทำความเย็น | ความเย็นตามธรรมชาติ | ||||
| โหมดการบำรุงรักษา | การบำรุงรักษาด้านหน้า | ||||
| ระดับการป้องกัน | IP20 | ||||
| การกระจายอินพุต | |||||
| เครื่องปรับอากาศ | ดี.ซี | ||||
| โหมดอินพุต | 380VAC สามเฟส | 120VDC-420VDC | |||
| ความถี่อินพุต |
45-65Hz, ค่าพิกัด: 50Hz/60Hz |
- | |||
| ความจุอินพุต | 100A/4Px1 | 25A/2Px4 | |||
| เอสพีดี | 20kA/40kA, 8/20μs | ||||
| การกระจายเอาต์พุต | |||||
| โมดูลวงจรเรียงกระแส | โมดูลแสงอาทิตย์ | ||||
| แรงดันขาออก |
-42 ~-58VDC ค่านิยม: -53.5VDC |
-42 ~ -58VDC ค่านิยม: -54.5VDC |
|||
| เบรกเกอร์แบตเตอรี่ | 250A/1P x3(125A/3P x3) | ||||
| โหลดเบรกเกอร์ |
LLVD: 125A/P x 2, 25A/1P x 1, 1 ตำแหน่งสำรอง BLVD: 125A/1P x 2, 6A/1P x 2 |
||||
| ดีซี เอสพีดี | 10kA/20kA, 8/20μs | ||||
| โมดูล | |||||
| โมดูลวงจรเรียงกระแส | โมดูลแสงอาทิตย์ | ||||
| แรงดันไฟฟ้าขาเข้า | 85-290VAC, พิกัด 220VAC | 120-420VDC, พิกัด 340VDC | |||
| ประสิทธิภาพ | >96% | >96% | |||
| กำลังไฟพิกัด | 3000W(176 ถึง 290VAC) | 3000W(200 ถึง 420VAC) | |||
| อุณหภูมิในการทำงาน | -10&องศา;ค-+75&องศา;ค(เอาท์พุตเต็มต่ำกว่า 55&องศา;ค- | -10&องศา;ค-+75&องศา;ค(เอาต์พุตเต็มต่ำกว่า 50&องศา;ค- | |||
| คอนโทรลเลอร์ | |||||
| สัญญาณเข้า | 7 การสัมผัสแบบแห้ง | ||||
| เอาต์พุตแจ้งเตือน | 4 AI (2 อุณหภูมิแบตเตอรี่, 1 อุณหภูมิแวดล้อม, 1 เซ็นเซอร์ระดับน้ำมันเชื้อเพลิง), 1 RS485, 7 DI | ||||
| พอร์ตการสื่อสาร | RS485, SNMP | ||||
| โหมดการแสดงผล | จอแอลซีดี | ||||
| สิ่งแวดล้อม | |||||
| อุณหภูมิในการทำงาน | -10&องศา;ค -+50&องศา;ค | ||||
| อุณหภูมิในการจัดเก็บ | -40&องศา;ค -+75&องศา;ค | ||||
| ความชื้นในการทำงาน | 5%-95% (ไม่ควบแน่น) | ||||
| ระดับความสูง | 0-4,000 ม. (หากระดับความสูงอยู่ภายในช่วง 3,000 ม-4000 ม. อุณหภูมิการทำงานสูงสุดลดลง 1&องศา;คเมื่อระดับความสูงเพิ่มขึ้น 200 เมตร) | ||||
7. แบบร่างตู้โทรคมนาคมกลางแจ้ง
8. รูปภาพคณะรัฐมนตรีที่กำหนดเอง
9. ใบรับรอง IP65 ของตู้โทรคมนาคมกลางแจ้ง
10. การใช้งานตู้โทรคมนาคมกลางแจ้ง
11. การบรรจุและการจัดส่ง
บรรจุภัณฑ์ของเราเป็นไม้อัดที่ปลอดจากการรมควัน ไม่ใช่ไม้ซุง / ไม้เนื้อแข็ง
ปฏิบัติตาม ISPM 15 ข้อ 2.1 จัดพิมพ์โดย FAO แห่งสหประชาชาติ แข็งแรง ทนความชื้น กันกระแทก และพิเศษเพื่อการส่งออก
12. รูปภาพตู้โทรคมนาคมกลางแจ้งอื่น ๆ
