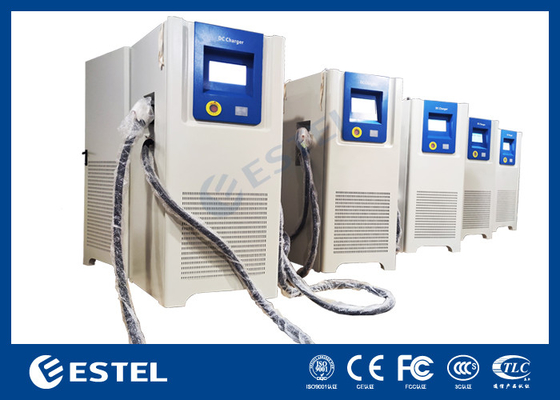

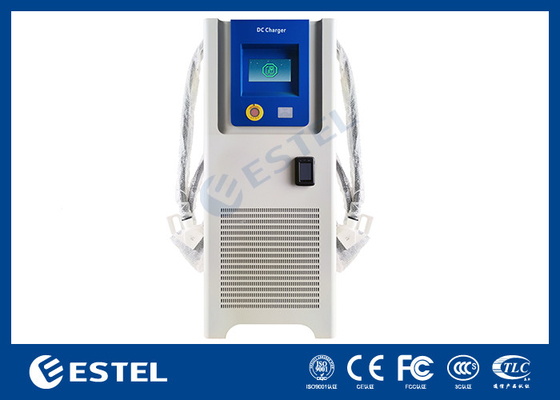

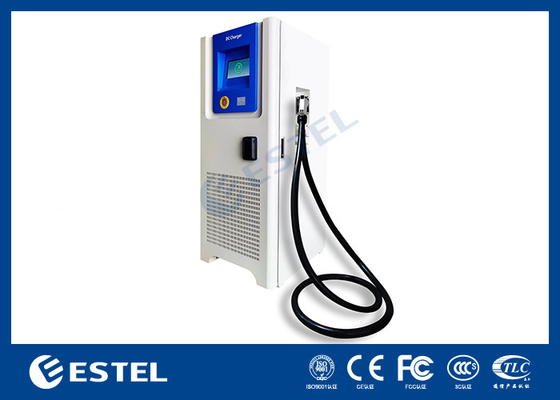

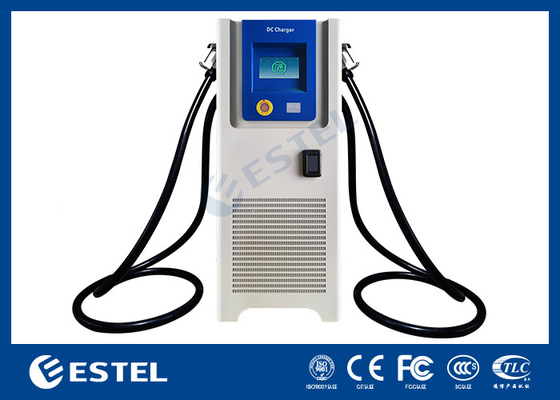

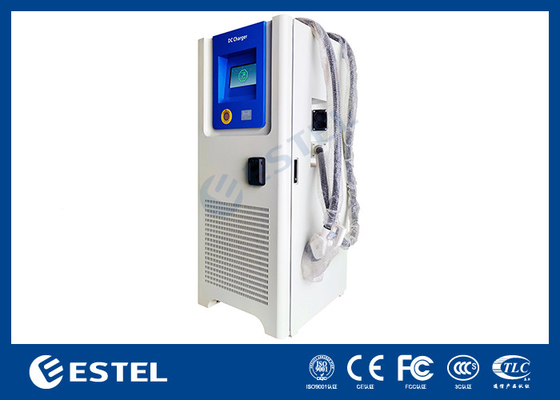

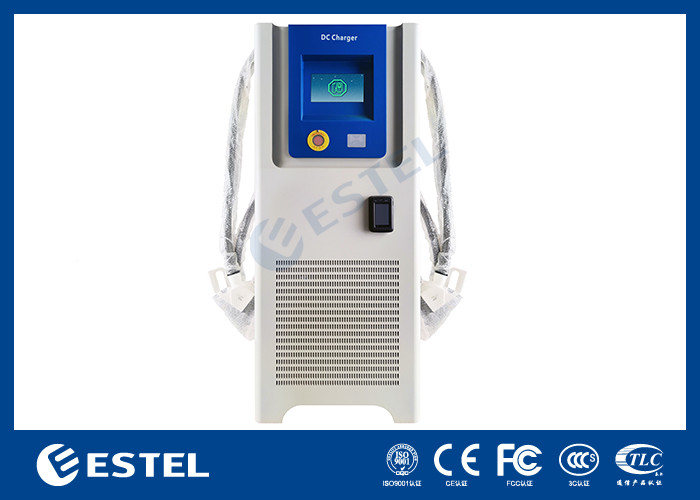

สถานีชาร์จไฟฟ้าเร็ว 30 นาที AC380V 3ph DC 120kw EV Charger
รายละเอียดสินค้า
สถานีชาร์จเร็ว 30 นาที
,สถานีชาร์จเร็ว AC380V EV
,เครื่องชาร์จรถไฟฟ้าไฟฟ้า DC 120kw
รถเร็ว รถเร็ว 30 นาที ชาร์จ 400 กม ขับรถ รถชาร์จ EV 120kwDc รถชาร์จ EV รถชาร์จรถไฟฟ้า
1ปริมาตรเทคนิค
ผู้ผลิตไม่รับผิดชอบต่อความเสียหาย, ความสูญเสีย, ค่าใช้จ่ายหรือค่าใช้จ่ายที่เกิดขึ้น
โดยผู้ใช้ EVSE (ตัวอย่างเช่นช่างติดตั้งหรือเจ้าของ EVSE) หาก
ผลกระทบ, ความสูญเสีย, ค่าใช้จ่ายหรือค่าใช้จ่ายดังกล่าว เกิดจากการไม่ปฏิบัติตามคําแนะนําความปลอดภัยที่เกี่ยวข้องที่ให้โดยผู้ผลิต รวมถึง แต่ไม่จํากัดแก่:
• การขาดไฟฟ้า หรือการตัดไฟฟ้าให้กับ EVSE
• การสะสมของสกปรกหรือการเข้าของสารต่างประเทศใน EVSE
• การทุบของส่วนประกอบ
• การปรับปรุงการปรับปรุงหรือการปรับปรุงอุปกรณ์หรือการใช้งานของมัน
• ความเสียหายของซอฟต์แวร์หรือฮาร์ดแวร์ เนื่องจากปัญหาด้านความปลอดภัยไอที เช่น แต่ไม่จํากัดต่อการหลุดออกของไวรัสหรือการแฮ็คระบบด้วยวิธีร้ายแรง
• ความเสียหายหรือความล้มเหลวของอุปกรณ์ที่เกิดจากแมลงรังสิต, ปรสิตแมลง หรืออื่นๆ
• ความเสียหายหรือความล้มเหลวที่เกิดจากความผิดพลาดของอุปกรณ์อื่น ๆ ที่เชื่อมต่อกับ
ขอบเขตของงาน
• ความเสียหายหรือความเสียหายที่เกิดจากการอันตราย เช่น ไฟไหม้ น้ําท่วม พายุ หรืออื่นๆ หรือ
การระบายหรือการรั่วไหลของสารเคมีหรือสารอันตรายลงใน EVSE
• การค้นหาความผิดพลาดที่เกิดจากปัญหาที่มาจากแหล่งที่อยู่ภายนอกวงกว้างของงาน
• การติดตั้งที่ไม่เป็นมืออาชีพหรือไม่ถูกต้อง การติดตั้งที่ไม่สอดคล้องกับมาตรฐาน หรือการติดตั้งที่ไม่ปฏิบัติตามคําแนะนําการติดตั้งที่อยู่ในคู่มือเฉพาะสินค้า
• การใช้งานที่ไม่ถูกต้อง (ผิดข้อบังคับความต้องการทางเทคนิคหรือรายละเอียดหรือคู่มือของสินค้า)ความละเลยหรือการซ่อมแซมที่ทําโดยเจ้าของ (หรือบุคคลที่สามใด ๆ ที่ไม่ได้รับอนุญาตจาก TCHARGE).
• การไม่ปฏิบัติตามระเบียบความปลอดภัยที่ใช้ได้ หรือมาตรฐานทางกฎหมายอื่นๆ โดยฝ่ายอื่นนอกจาก TCHARGE
• อุปกรณ์อากาศไม่เพียงพอของ EVSE
• การทํางานของ EVSE นอกสภาพการออกแบบ
• การย้าย EVSE จากสถานที่การติดตั้งเดิมหรือการเปลี่ยนแปลงการออกแบบระบบทั้งหมด
• ทําการเปลี่ยนแปลงใน EVSE เพียงถ้าผู้ผลิตอนุมัติการเปลี่ยนแปลงด้วยข้อเขียน
2รายละเอียด
| เลขรายการ | 3P-120K-D2-200A-EU01 | |
|
พลัง input |
ระดับการเข้า | AC380V 3ph Wye200A สูงสุด |
| จํานวนระยะ / สาย | 3ph / L1, L2, L3, N, PE | |
| ค่าประสิทธิภาพ | > 098 | |
| THD ปัจจุบัน | < 5% | |
| ประสิทธิภาพ | > 95% | |
|
พลัง output |
พลังการออก | 120kW (2ปืน) |
| ระยะความกระชับกําลังออก | DC200V-1000V DC | |
| ปัจจุบันการออกระดับ | 200A*2 | |
| ความแม่นยําของผลิต | < 0.5% (แรงดันและกระแส) | |
| การคุ้มครอง | การคุ้มครอง | อุณหภูมิสูงเกินความแรงกดต่ําเกินความแรงกดสูงเกินความแรงกดสูง ป้องกันการกระชับกระแส สั้นสั้น อุณหภูมิสูงเกินความแรงกดสูงเกินความแรงกดต่ํา |

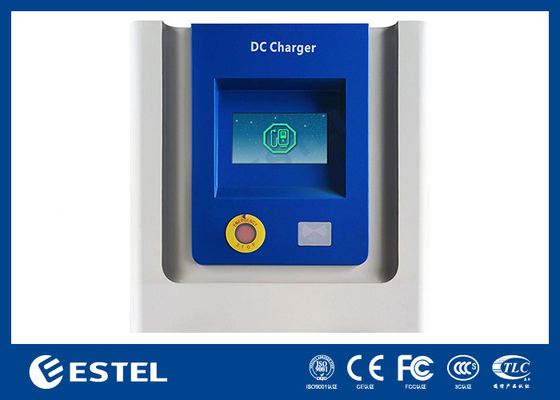

| อินเตอร์เฟซและการควบคุม | การแสดง | 10 ช่องจอสัมผัส |
| ภาษาสนับสนุน | ภาษาอังกฤษ (ภาษาอื่นๆ สามารถใช้ได้ตามคําขอ) | |
| ตัวเลือกการชําระค่าบริการ | ตัวเลือกการชําระค่าธรรมเนียมที่ให้ตามคําขอ: ค่าธรรมเนียมตามระยะเวลา ค่าธรรมเนียมตามพลังงาน ค่าธรรมเนียมตามค่าธรรมเนียม | |
| สังคม | อุณหภูมิการทํางาน | ลบ 20 °C ถึง + 55 °C (ลดความร้อนเมื่อเกิน 55 °C) |
| อุณหภูมิการเก็บรักษา | -40 °C ถึง +70 °C | |
| ความชื้น | ความชื้นสัมพัทธ์ < 95% ไม่ปรับความชื้น | |
| ความสูง | สูงสุด 2000 m (6000 ฟุต) | |
| เครื่องจักรกล | การป้องกันการเข้า | IP54 |
| รอบคุ้มกันต่อแรงกระแทกทางกลภายนอก | IK10 ตาม IEC 62262 | |
| การเย็น | พลากาศแรง | |
| ความยาวของสายชาร์จ | 5 เมตร | |
| ขนาด (W*D*H) mm | 700*780*1720 มม. | |
| น้ําหนัก | 300 กก. |
3. แผนผังมิติ
4สภาพการติดตั้ง
1เครื่องชาร์จควรติดตั้งบนพื้นฐานคอนกรีตเรียบ โดยมีช่องทางเข้าสายไฟ
2ความชันตั้งต่ํากว่า 5%
3ปรับส่วนล่างของเครื่องชาร์จด้วยสกรู M8 จํานวน 8 ชิ้น ที่ติดอยู่ในพื้นฐาน
4.เก็บระยะห่างอย่างน้อย 100 ซม.รอบเครื่องชาร์จเพื่อการระบายความร้อนและการทํางาน
5- แนะนําให้มีผ้าม่าน
5รายละเอียดสถานีชาร์จ DC
5โครงการ Case Show
6ให้แน่ใจว่าการจําหน่ายพลังงาน EVSE ถูกตัด
• งานอื่น ๆ จะถูกปฏิบัติโดยบุคลากรที่มีคุณสมบัติ
• ให้คนที่ไม่ได้รับอนุญาตอยู่ห่างกันอย่างปลอดภัยระหว่างการทําความสะอาดหรือการบํารุงรักษา
• ใช้ อุปกรณ์ ป้องกัน ตัว ตน ที่ ถูก ต้อง
กําหนดการบํารุงรักษาสําหรับเจ้าของ
| งาน | ความถี่ | ขั้นตอน |
| ทําความสะอาดตู้ | 4 เดือน | |
| ตรวจสอบการเสียหายของสายไฟฟ้าและสายเชื่อม | 3 เดือน | |
| ตรวจดูว่ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋ากระเป๋า |
6 เดือน
|
|
| เปลี่ยนเครื่องกรองอากาศ | 1 ปี | |
| ให้แน่ใจว่าผู้ผลิตดูแล EVSE | 1 ปี | |
|
เปลี่ยนฟิลลอกอากาศ อีสเตอร์ |
หลังจากปีแรก แล้วอีก 2 ปี |
