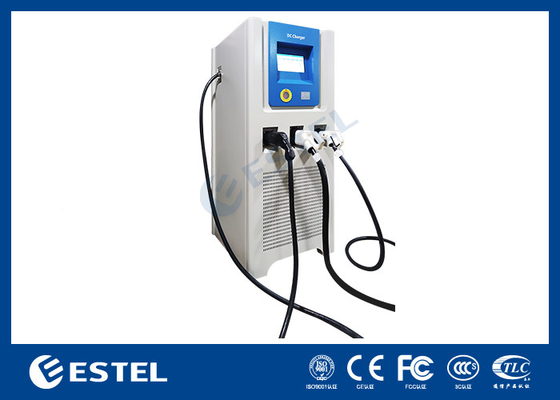

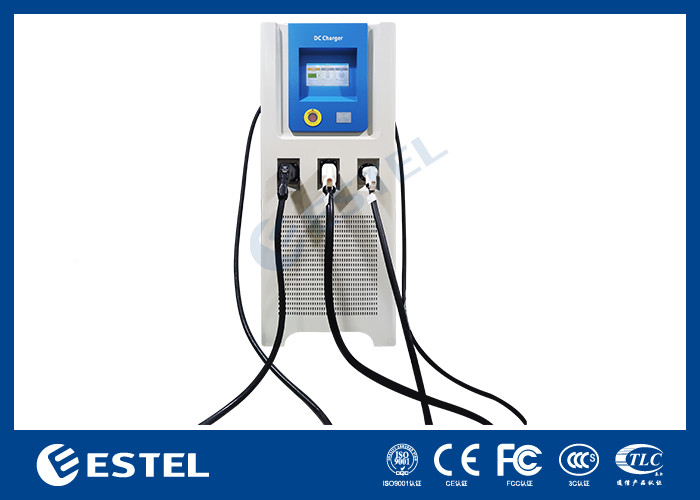

DC 60kw และ AC 43KW สถานีชาร์จรถไฟฟ้า EV สถานีชาร์จ
รายละเอียดสินค้า
สถานีชาร์จรถไฟฟ้า DC 60kw
,สถานีชาร์จรถไฟฟ้า AC 43KW
,สถานีชาร์จ EV FCC
3 ปืน Ocpp สนับสนุน DC60kw และ AC43 ชาร์จไฟฟ้า สถานีรถ EV ชาร์จ Ev ชาร์จสถานีชาร์จ
1ปริมาตรเทคนิค
เครื่องชาร์จไฟฟ้าแบบ DC ตรงกับ IEC 61851-1:2017, EN 61851-1:2010, EN 61851-23:2014, EN 61851-24:2014, IEC 61851-21-2:2018, GB/T18487.1-2015 และมาตรฐานการสื่อสารที่สอดคล้อง GB/T 27930-2015, GB/T 34657.1-2017, GB/T 34658-2017โปรต็อกอลสื่อสารกับระบบบริหารกลาง (CMS) เป็นที่สอดคล้องกับ OCPP 1.6 โดยใช้สถาปัตยกรรม ARM และแพลตฟอร์ม Linux / Android
การออกแบบพื้นฐานของชาร์จเกอร์ซีรีส์ DC นี้เป็นไปตามมาตรฐาน IEC และมาตรฐานระดับประเทศจีน
หมวดหมู่: E3P-60K-AD3-100A-EU01
| 3P | การเข้า 3 ขั้นตอน |
| 100A | พลังการออกระดับ |
| AD3 | การออกไฟฟ้าแบบ DC หรือ AC ด้วยเครื่องเชื่อมการชาร์จ 3 ตัว |
| DC100A AC63A | กระแสไฟฟ้าชื่อของเครื่องเชื่อมการชาร์จ |
| EU01 | รุ่น 02 |
2รายละเอียด
| เลขรายการ | 3P-60K-AD3-100A-EU01 | |
| ความแรงเข้า | ระดับการเข้า | 400 วอลต์ 3ph 170A สูงสุด |
| จํานวนระยะ / สาย | 3ph / L1,L2,L3,N,PE | |
| ค่าประสิทธิภาพ | > 098 | |
| THD ปัจจุบัน | < 5% | |
| ประสิทธิภาพ | > 95% | |
| พลังงานออก | พลังการออก | ปืน DC: 60Kw + AC43KW |
| มีเพียงปืน DC หนึ่งที่มีอยู่ในการชาร์จการประชุม | ||
| ระดับผลิต | 200V-1000V DC + AC380V | |
| การคุ้มครอง | การคุ้มครอง | อุณหภูมิสูงเกินความแรงกดต่ําเกินความแรงกดสูงเกินความแรงกดสูง ป้องกันการกระชับกระแส สั้นสั้น อุณหภูมิสูงเกินความแรงกดสูงเกินความแรงกดต่ํา |
| อินเตอร์เฟซและการควบคุม | การแสดง | 10 ช่องจอสัมผัส |
| ภาษาสนับสนุน | ภาษาอังกฤษ (ภาษาอื่นๆ สามารถใช้ได้ตามคําขอ) | |
| ตัวเลือกการชําระค่าบริการ | ตัวเลือกการชําระค่าธรรมเนียมที่ให้ตามคําขอ: ค่าธรรมเนียมตามระยะเวลา ค่าธรรมเนียมตามพลังงาน ค่าธรรมเนียมตามค่าธรรมเนียม | |

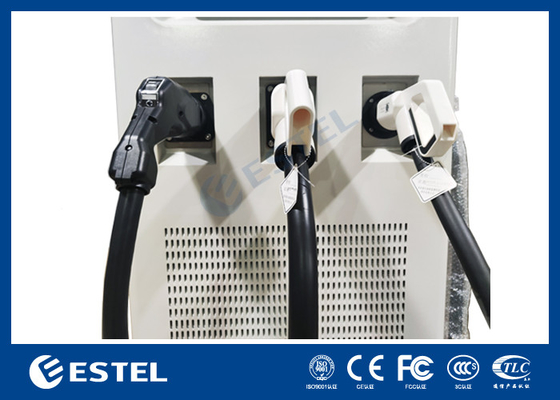

| อินเตอร์เฟซการชาร์จ | DC1 (CHAdeMO) /DC2 (CCS2) /AC1 (CCS2) | |
| การยืนยันตัวผู้ใช้ | บัตร Paypal และ (หรือ) NFC | |
| การสื่อสาร | อินเตอร์เฟสเครือข่าย | Ethernet (มาตรฐาน); Wi-Fi, 4G (ไม่จําเป็น) |
| โปรต็อกอลจุดชาร์จเปิด | OCPP16 | |
| สังคม | อุณหภูมิการทํางาน | ลบ 20 °C ถึง + 55 °C (ลดความร้อนเมื่อเกิน 55 °C) |
| อุณหภูมิการเก็บรักษา | -40 °C ถึง +70 °C | |
| ความชื้น | ความชื้นสัมพัทธ์ < 95% ไม่ปรับความชื้น | |
| ความสูง | สูงสุด 2000 m (6000 ฟุต) | |
| เครื่องจักรกล | การป้องกันการเข้า | IP54 |
| รอบคุ้มกันต่อแรงกระแทกทางกลภายนอก | IK10 ตาม IEC 62262 | |
| การเย็น | การปรับปรุงอากาศ | |
| ความยาวของสายชาร์จ | 5 เมตร | |
| ขนาด (W*D*H) mm | 700*750*1750 | |
| น้ําหนัก | 280 กิโลกรัม | |
| กฎหมาย | ใบรับรอง / ความสอดคล้อง | CE / EN 61851-1/-23 |
3สภาพแวดล้อมบริการ
อุณหภูมิการทํางาน: -200C... + 550C
RH: 5%...95%
มุมมอง: < 2000m
สภาพแวดล้อมการติดตั้ง: ไม่มีการรบกวนทางแม่เหล็กที่แข็งแรง
พื้นที่ด้านนอก: >0.1m
4.ตารางมิติ
5สภาพการติดตั้ง
เครื่องชาร์จควรติดตั้งบนพื้นฐานคอนกรีตเรียบ โดยมีช่องเข้าสายไฟ
ความชันตั้งต่ํากว่า 5%
จัดส่วนล่างของเครื่องชาร์จด้วยสกรู M8 จํานวน 8 ชิ้น
ให้มีระยะห่างอย่างน้อย 100 ซม.รอบเครื่องชาร์จ เพื่อการระบายความร้อนและการทํางาน
แนะนําให้ใช้ผ้าม่าน
6. การเชื่อมต่อไฟฟ้า
ระบบไฟฟ้าคือ 380VAC 3 ขั้นตอน Wye
เชื่อมสายไฟภายนอกกับปลายภายในตามสัญลักษณ์ La, Lb, Lc, N และ PE (earthing)
พื้นที่ตัดของสายเคเบิล:
| พลังงานของเครื่องชาร์จ | พื้นที่ตัดข้าม |
| 100kW | 3*50mm2+2*25mm2LA LB LC / N+PE) |
7รายละเอียดสถานีชาร์จDC
8การนําเสนอกรณีโครงการ
9.
การบรรจุ
-
