ตู้ปรับปรุงผนังภายนอกจากเหล็ก
รายละเอียดสินค้า
ตู้เครือข่ายกลางแจ้งตู้ติดผนัง
,wall mounted enclosure
ตู้ปรับปรุงผนังสแตนเลส / ตู้ปรับปรุงกระบอก
1 Product คําอธิบาย
1.1 ลักษณะ

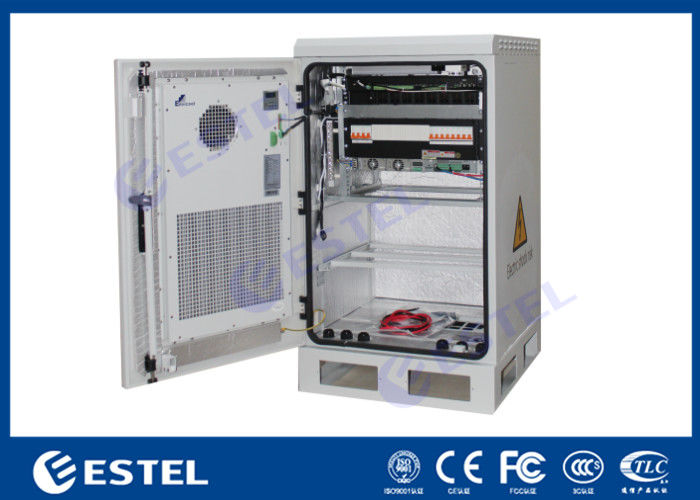

หลังจากที่ตู้ติดตั้ง, ดังที่แสดงในรูปด้านล่าง
1.2 การจัดตั้งตู้
การจัดทําตู้รวมภายนอกของโครงการนี้คือดังนี้
| ประเภทตู้ | การตั้งค่า | จํานวน | รายละเอียด |
| กล่องหลัก | รากมาตรฐาน 19 นิ้ว | 1 | 10U |
| ตัวถือแบตเตอรี่ | 1 |
2 ชั้น แต่ละชั้น W×D×H 650×650×200 มิลลิเมตร |
|
| การส่องแสง | 1 | 48V DC, ไฟ LED | |
| เครื่องแลกเปลี่ยนความร้อน | 1 |
ความดันการเข้า: DC48V ความจุในการแลกเปลี่ยนความร้อน: 120W/K |
|
| พัดลมฉุกเฉิน | 2 | 48 วอลต์ DC, ปริมาณการต้อนอากาศในแผ่นล่าง | |
| สตาร์ททองแดงการบดดิน | 1 | โบลท์ M6 10 | |
| บัสบาร์ | 1 | โบลท์ M6 10 | |
| อุปกรณ์กระจายพลังงาน AC และ DC | 1 |
ทางเข้า AC: 63A/2P*1; การออก AC: 63A/2P*1; ทางเข้า DC: 63A/1P *1; การออกไฟฟ้าแบบ DC: 16A/1P*1; การออกไฟฟ้าแบบ DC: 10A/1P*3; การออกแบบแบบ DC: 6A/1P*3 สัญลักษณ์เครื่องตัดวงจร: Schneider |
|
| ซ็อต | 1 | โซกิตทั่วไป 8 บิต 220V 16A | |
| พลังงานไฟฟ้าที่ติดตั้ง | 1 |
รูปแบบ: NetSure211 C23 DC48V, 40A, 1U หน่วยกระจาย *1 โมดูลปรับตรง 20A *2 โมดูลการติดตาม *1 แบรนด์: เอเมอร์สัน |
|
| ระบบติดตามสิ่งแวดล้อม | 1 |
1*หน่วยติดตามสิ่งแวดล้อม 1U การสื่อสาร SNMP 1* เครื่องตรวจควัน 1* เครื่องตรวจจับน้ํา 1* เครื่องตรวจจับอุณหภูมิและความชื้น 1* เซ็นเซอร์ผสมทิศและกระแทก 1* เซ็นเซอร์ประตู พลังงานไฟฟ้า: DC48V |
|
| แผ่นปิดฐาน | 1 | 1 ชุดมี 8 ชิ้น 2 บล็อกจากหน้าไปหลัง |
1.3 ขนาดของตู้
ขนาดของตู้เดียวแสดงในรูป 3 ขนาดภายนอก: W×D×H 650×650×1150mm
รูป 3
1.4 วัสดุของตู้
โลหะเหล็กกระดาษชั้นเดียว + การกันความร้อน:
ชั้นภายนอก: เหล็กเหล็กกระปุก 1.5 มิลลิเมตร, ชั้นภายใน: 20 มิลลิเมตร PEF กันความร้อน
2 การติดตั้งตู้
2.1 การถอดกระเป๋า
กล่องรวมภายนอกโดยทั่วไปถูกบรรจุในกล่องไม้ เมื่อแยกกระเป๋าออก ระวังไม่ให้เกิดความเสียหายต่อกล่อง
2.2 ขนาดและขั้นตอนการติดตั้งพื้น
1) การลงทอด
รูปแบบผลการติดตั้งพื้น
ขนาดพื้นฐานของตู้และตําแหน่งหลุมปรับบอลท์ขยายพื้นฐาน
2) ติดผนัง
ภาพลักษณะผลการติดตั้งผนัง
ขั้นตอนการติดตั้งผนัง
สลากขนาดการติดตั้งผนัง
3) โปแลนด์
ภาพลักษณะผลการติดตั้งเสา
ขั้นตอนการติดตั้งเสา
ขนาดเสา
2.3 แผ่นปิดฐาน
หากคุณจําเป็นต้องปิดฐานของตู้, ใช้แผ่นปิดฐาน (ไม่จําเป็น) เพื่อปิดฉากและรูรอบฐาน.สกรูติดตั้งคือสกรูเหล็กไร้ขัด M5 ในเครื่องติดตั้งตู้ (ดูรูป 4).
รูป 4
หมายเหตุ: หากพื้นฐานซีเมนต์ไม่เรียบ, จึงแนะนําให้ใช้ถุงหรือระยะในการระดับฐานของตู้.
