IP55 32U ตู้กลางแจ้ง
รายละเอียดสินค้า
ตู้สื่อสารกลางแจ้ง ตู้อุปกรณ์โทรคมนาคม
,telecom equipment cabinet
ตู้ภายนอกอาคาร IP55 32U เครื่องปรับอากาศระบายความร้อน / ตู้สถานีฐานแบบติดตั้งบนแร็คขนาด 19 นิ้วแบบผนังสองชั้น
1. ข้อมูลจำเพาะ
(1) พารามิเตอร์ทางเทคนิค
| รายการ | ประเภท | พารามิเตอร์ทางเทคนิค |
| โครงสร้าง | ขนาด |
ขนาดภายนอก สูง×กว้าง×ลึก 1750×750×750 มม. ขนาดภายใน สูง×กว้าง×ลึก 1450×650×650 มม. (19”, 32U) |
| เลย์เอาต์ | 1 ช่อง | |
| วิธีการติดตั้งอุปกรณ์ | แร็ค 19” | |
| ประตู | มีประตูหน้าหนึ่งบาน และล็อคสามจุดกันขโมยแบบพิเศษสำหรับตู้ภายนอกอาคาร (รองรับแม่กุญแจ) | |
| วัสดุ | เหล็กชุบสังกะสี, ผนังสองชั้น, ผนังด้านในหนา 0.8 มม., ผนังด้านนอกหนา 1.5 มม., มีฉนวนกันความร้อน PEF 20 มม. ระหว่างผนังสองชั้น | |
| โครงสร้าง | เชื่อม | |
| การป้องกันการบุกรุก | IP55 | |
| การควบคุมอุณหภูมิ | การระบายความร้อน | เครื่องปรับอากาศ AC220V และพัดลม DC48V |
| ไฟส่องสว่าง | หลอดไฟ LED | หลอดไฟ LED 48V (ไม่สามารถเคลื่อนย้ายได้) พร้อมเบรกเกอร์วงจรป้องกัน |
| อุณหภูมิ | อุณหภูมิ | อุณหภูมิในการทำงาน: -40°C ~ +55°C |
| อุณหภูมิในการจัดเก็บ: -50°C ~ +70°C | ||
| อุณหภูมิในการขนส่ง: -50°C ~ +70°C | ||
| ความชื้น | ความชื้นสัมพัทธ์ | 5% ~ 100% |
| แรงดัน | แรงดันอากาศ | 62kpa ~ 101kpa (คล้ายกับระดับความสูง 0m ~ 5000m) |
| ความเข้มของการแผ่รังสี | ความเข้มของการแผ่รังสีจากแสงอาทิตย์ | 1120 ×(1±5%)W/m2 |
(2) รายการอุปกรณ์เสริม
| เลขที่ | รายการ | จำนวน | หน่วย | ข้อมูลจำเพาะ |
| 1 | ตู้โทรคมนาคมภายนอกอาคาร | 1 | ชุด |
(1) ขนาดภายนอก สูง×กว้าง×ลึก 1750×750×750 มม. ขนาดภายใน สูง×กว้าง×ลึก 1450×650×650 มม. (19”, 32U) (2) หนึ่งช่อง, รวมถึงแร็คอุปกรณ์ 19”. (3) มีประตูหน้าหนึ่งบาน และล็อคสามจุดกันขโมยแบบพิเศษสำหรับตู้ภายนอกอาคาร (รองรับแม่กุญแจ) (4) เหล็กชุบสังกะสี, ผนังสองชั้น, ผนังด้านในหนา 0.8 มม., ผนังด้านนอกหนา 1.5 มม., มีฉนวนกันความร้อน PEF 20 มม. ระหว่างผนังสองชั้น |
| 2 | เครื่องปรับอากาศ | 1 | ชุด |
แหล่งจ่ายไฟ: AC220V, 50HZ ความสามารถในการทำความเย็น: 1500W |
| 3 | พัดลมระบายอากาศเสริม | 2 | ชิ้น | DC48V |
| 4 | ระบบตรวจสอบสภาพแวดล้อม | 1 | ชุด |
1× หน่วยตรวจสอบสภาพแวดล้อม, 19”, 1U; NEM-500, การสื่อสาร SNMP 1× เซ็นเซอร์ตรวจจับควัน, 1× เซ็นเซอร์ตรวจจับน้ำ, 1× เซ็นเซอร์อุณหภูมิและความชื้น, 1× เซ็นเซอร์ประตู, 1× เซ็นเซอร์เอียงและแรงกระแทก |
| 5 | หน่วยจ่ายไฟ |
ระดับ B ป้องกันฟ้าผ่า อินพุต AC: 63A/2P ×1; เอาต์พุต AC: 16A/1P×4; เอาต์พุต DC: 16A/1P×4. ความสูง: 4U |
||
| 6 | สวิตช์ไฟ LED | 1 | ชิ้น | ใช้สำหรับควบคุมการเปิด/ปิดไฟ LED |
| 7 | หลอดไฟ LED | 1 | ชิ้น | DC48V |
| 8 | แพ็คเกจ | 1 | ชุด | กล่องไม้ |
2. การใช้งาน
ตู้ ET7575175-EQ Outdoor Telecom Equipment Cabinet ส่วนใหญ่ใช้ในสถานีฐานการสื่อสารไร้สาย เช่น บริการบูรณาการการสื่อสาร/เครือข่าย, ระบบ 4G, สถานีสวิตชิ่งการเข้าถึง/การส่งสัญญาณ, การสื่อสาร/การส่งสัญญาณฉุกเฉิน ฯลฯ
3. คำอธิบายตู้
3.1 โครงสร้างตู้ และวัสดุ
ตู้เป็นตู้ใส่อุปกรณ์ รวมถึงแร็คติดตั้งอุปกรณ์ 19” พร้อมเครื่องปรับอากาศและพัดลมที่ประตูหน้า
3.2 ประตูและล็อคตู้
ประตูตู้ใช้โครงสร้างแบบฝัง และอุปกรณ์จำกัดประตูสามารถจำกัดมุมการเปิดได้ ล็อคเป็นล็อคสามจุดกันขโมย รองรับแม่กุญแจ ประตูตู้แต่ละบานมีเซ็นเซอร์เปิดประตู ทำงานร่วมกับหน่วยตรวจสอบสภาพแวดล้อม
4. คุณสมบัติ
4.1 ตู้กันฝุ่น กันแดด และกันฝน ซึ่งใช้ในสภาพแวดล้อมภายนอกอาคาร
4.2 การระบายความร้อนของตู้ใช้เครื่องปรับอากาศและพัดลม
4.3 รวมถึงหลอดไฟส่องสว่าง -48VDC
4.4 เลย์เอาต์ของตู้มีความสมเหตุสมผล ซึ่งจะอำนวยความสะดวกในการเข้าถึงสายเคเบิล การยึด และการต่อสายดิน ที่ด้านล่างของตู้มีรูทางเข้าแยกกันสำหรับสายไฟ สายสัญญาณ และสายใยแก้วนำแสง
4.5 สายเคเบิลทั้งหมด การซีล และฉนวนกันความร้อนที่ใช้ในตู้ทำจากวัสดุหน่วงไฟ
4.6 ตู้มีแร็คติดตั้งมาตรฐาน 19”.
4.7 วัสดุ: เหล็กชุบสังกะสีคุณภาพดี
4.8 การเคลือบผิว: การขจัดไขมัน การกำจัดสนิม การเคลือบฟอสเฟตป้องกันสนิม (หรือการชุบสังกะสี) การเคลือบผง
4.9 การรับน้ำหนักของตู้: ≥600 กก.
4.10 การป้องกันการบุกรุก: IP55
4.11 ความหน่วงไฟ: เป็นไปตามการทดสอบ GB5169.7 A
4.12 ความแข็งแรงเชิงกล: แต่ละพื้นผิวสามารถรับแรงดันตั้งตรงได้ >980N; หลังจากเปิดประตูแล้ว ปลายด้านนอกสามารถรับแรงดันตั้งตรงได้ >200N.
4.13 ความต้านทานฉนวน: ความต้านทานฉนวนระหว่างอุปกรณ์ต่อสายดินและส่วนต่างๆ ของตัวตู้ไม่ต่ำกว่า 2×104M/500V(DC).
4.14 ทนต่อแรงดันไฟฟ้า: แรงดันไฟฟ้าที่ทนทานระหว่างอุปกรณ์ต่อสายดินและส่วนต่างๆ ของตัวตู้ไม่ต่ำกว่า 3000V(DC)/1min.
5. การติดตั้งส่วนประกอบ
5.1 PDU และหน่วยตรวจสอบสภาพแวดล้อมติดตั้งบนแร็ค 19”.
5.2 เครื่องปรับอากาศและพัดลมติดตั้งที่ประตูของตู้ เครื่องปรับอากาศจะควบคุมพัดลมสองตัวโดยอัตโนมัติ เมื่ออุณหภูมิภายในตู้ถึง 35 องศา พัดลมจะเริ่มทำงานโดยอัตโนมัติ
6. การออกแบบป้องกันการโจรกรรม
6.1 ล็อคสามจุด
6.2 การเชื่อมต่อและการยึด
(1) ใช้การเชื่อมต่อแบบเกลียวป้องกันการคลายตัวเป็นการเชื่อมต่อโครงสร้างและตัวรับน้ำหนัก สลักเกลียวสำหรับยึดตู้ใช้สลักเกลียวชุบสังกะสีแบบจุ่มร้อน
(2) บานพับประตูใช้โหมดบานพับด้านใน การติดตั้งด้านใน การยึดด้านใน ไม่มีสกรูภายนอก และประตูตู้แบบฝัง การออกแบบเหล่านี้สามารถป้องกันตู้จากการโจรกรรมและการเข้าถึงน้ำ ใช้การเชื่อมต่อแบบเกลียวป้องกันการคลายตัวเป็นการเชื่อมต่อโครงสร้างและตัวรับน้ำหนัก สลักเกลียวสำหรับยึดตู้ใช้สลักเกลียวชุบสังกะสีแบบจุ่มร้อน

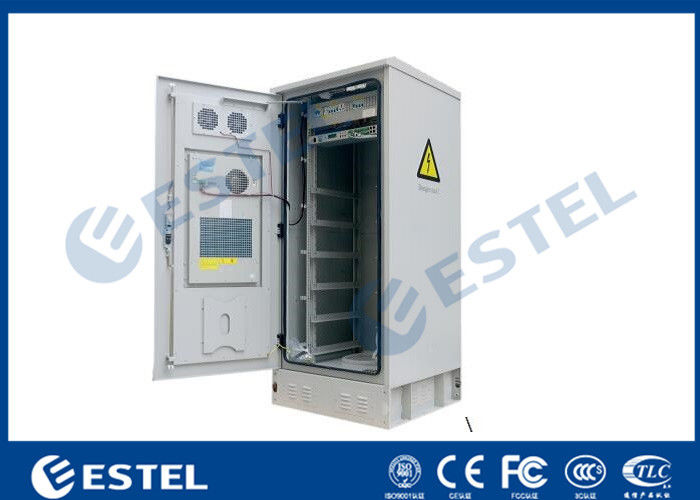

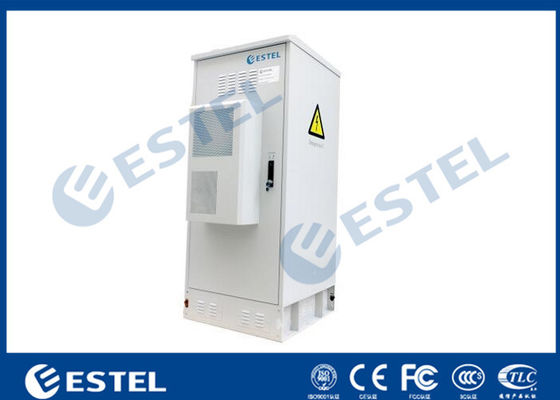

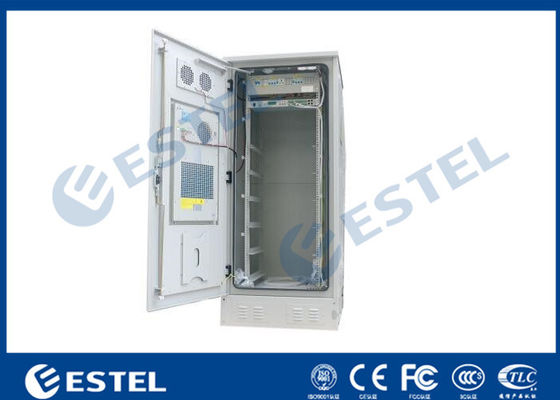

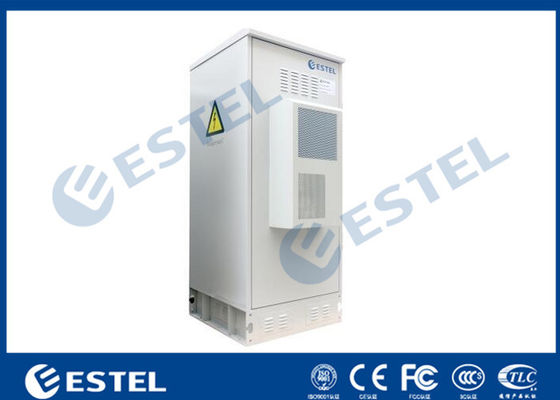

7. รูปภาพตู้
-
