รายละเอียดสินค้า:
การชำระเงิน:
|
| โหมดอินพุต: | อินพุตสองเฟสเดียว | ความดันทางเข้า: | 85VAC ถึง 300VAC |
|---|---|---|---|
| อินพุตที่กำหนด: | 100VAC ถึง 120VAC 200VAC ถึง 240VAC | ช่วงความถี่: | 45Hz-66Hz |
| กระแสเข้าสูงสุด: | ≤24a | กระแสไฟกระชาก: | เป็นไปตามเกณฑ์: ETSI300132-3 |
| ประสิทธิภาพ: | ≥96.6%@peakค่า | เพาเวอร์แฟกเตอร์: | ≥0.99@220VACโหลด 20-100% |

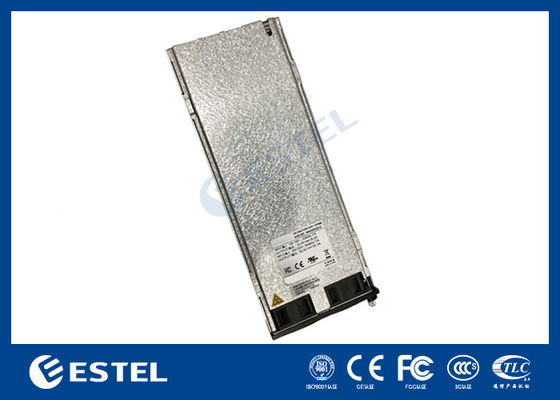

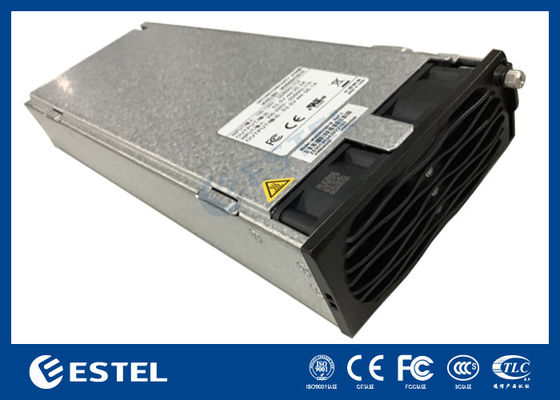

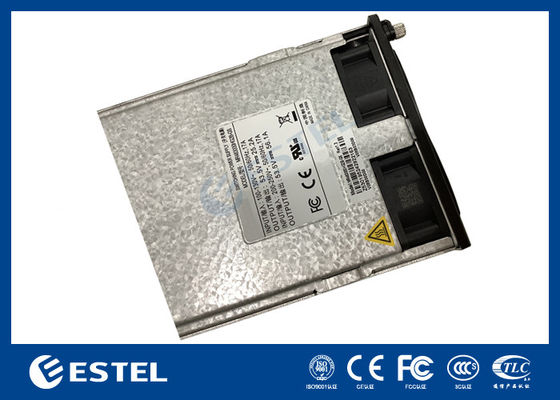

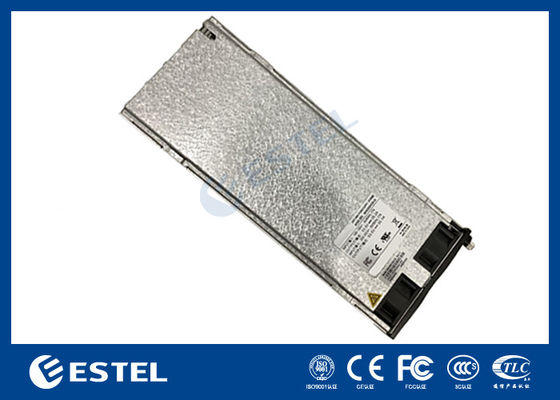

MR484000SG1 โมดูลพลังงานการสื่อสารประสิทธิภาพสูง 75A ประสิทธิภาพ 96 เปอร์เซ็นต์ อินพุตกว้าง 85 300VAC Hot Swappable
1. ข้อมูลจำเพาะทางไฟฟ้า
1.1 ลักษณะเฉพาะของอินพุต
| โหมดอินพุต | อินพุตแบบสองสายเฟสเดียว |
| 80±5Vac | 85Vac ถึง 300Vac |
| แรงดันไฟฟ้าอินพุตพิกัด | 110Vac / 220Vac |
| อินพุตเล็กน้อย | 100Vac ถึง 120Vac 200Vac ถึง 240Vac |
| ช่วงความถี่ | 45Hz-66Hz |
| กระแสไฟเข้าสูงสุด | ≤24A |
| กระแสไฟกระชาก | เป็นไปตามเกณฑ์: ETSI300132-3 |
| ประสิทธิภาพของ | ≥96.6%@ ค่าสูงสุด |
| ตัวประกอบกำลัง | ≥0.99@220Vac โหลด 20-100% |
| กระแสไฟเข้าคือ THD |
<3% @≥50% โหลด <8% @≥20% โหลด |
| กระแสไฟรั่ว | <3.5mA@264Vac |
| กำลังไฟพิกัด |
พิกัด 4000W@176ac (176Vac～300Vac เกินเอาต์พุต; 176Vac～85Vac ลดค่าเชิงเส้นเป็น 1600W เฉพาะตามเส้นโค้งจำกัดกำลังไฟเข้า) |
| อินพุตประกัน | ฟิวส์สาย L/N 30A |
| แรงดันไฟฟ้าอินพุตสูงสุด | 320Vac (ต้องไม่ทำให้แหล่งจ่ายไฟเสียหาย) |
| เวลาคงสภาพเมื่อปิดเครื่อง | 10ms |
หมายเหตุ: 1. แรงดันไฟฟ้าเริ่มต้นขั้นต่ำน้อยกว่า 95VAC
1.2 ลักษณะเฉพาะของเอาต์พุต
1.2.1 การปรับแรงดันไฟฟ้าและกระแสไฟของเอาต์พุต อัตรา
| 220Vac@25 | +53.5Vdc |
| ค่าการตั้งค่าแรงดันไฟฟ้าเอาต์พุต | +53.5±0.1Vdc |
| ช่วงการปรับแรงดันไฟฟ้าเอาต์พุต | +42Vdc～+58Vdc |
| องศาความไม่สมดุลของการไหลสม่ำเสมอ | ≤±3% |
| ผลกระทบจากแหล่งกำเนิด | ±0.1% |
| ผลกระทบของโหลด | ±0.5% |
| ความแม่นยำของการไหลคงที่ | ≤±0.8A |
| ความแม่นยำในการควบคุมแรงดันไฟฟ้า | ±0.6% |
| กระแสไฟขั้นต่ำ | 0A |
| กระแสไฟพิกัด | 75A |
| กระแสไฟสูงสุด | 81.3A |
| สัมประสิทธิ์อุณหภูมิ (1/℃) | ≤±0.02% |
| การใช้พลังงานสแตนด์บาย | ≤5W |
| โหลด capacitive สูงสุด | 4000uF |
| จำนวนสูงสุดของการขนาน | 31 |
หมายเหตุ: การควบคุมกระแสไฟเอาต์พุตและการขัดจังหวะการสื่อสารของโมดูล rectifier มีดังนี้:
1) กระแสไฟเอาต์พุตของโมดูล rectifier สามารถปรับได้ตามคำสั่งปัจจุบัน ช่วงการปรับคือ 1A~81.3A
2) หากการสื่อสารระหว่างโมดูล rectifier และโมดูลตรวจสอบถูกขัดจังหวะนานกว่า 1 นาที เอาต์พุตของโมดูล rectifier จะกลับสู่ 53.5V โดยอัตโนมัติและสถานะของ
การไหลที่ไม่จำกัด
1.2.2 เอาต์พุต ระลอกคลื่นและ เสียงรบกวน
| ระลอกคลื่นและ เสียงรบกวน (peak-peak) |
| ≤200mVp-p |
หมายเหตุ: 1) การทดสอบระลอกคลื่นและเสียงรบกวน: ตั้งค่าแบนด์วิดท์ระลอกคลื่นและเสียงรบกวนที่ 20 MHz
1.2.3 เอาต์พุตแบบไดนามิก การตอบสนอง
|
แรงดันไฟฟ้า เกิน |
กระโดด ความลาดชัน | อุณหภูมิ การเปลี่ยนแปลงของโหลด | เวลาในการกู้คืน |
|
+53.5V±5% |
0.1A/uS |
25%-50% 50%-75% |
≤200us (±0.6%) |
| +58V | 0.1A/uS | 0%-100% |
/( ไม่ทริกเกอร์ การป้องกันแรงดันไฟฟ้าเกิน) หมายเหตุ: รอบการกระโดดของโหลด 4ms |
1.2.4 เอาต์พุตเกิน
แรงดันไฟฟ้าเอาต์พุต
| 220Vac@25 | บูต | |
| เพื่อเปิด | มัน การป้องกัน +53.5V | |
| วงจรลัดระยะยาว สามารถกู้คืนได้โดยอัตโนมัติหลังจากวงจรลัดหายไป | หมายเหตุ: ช่วงโหลดระหว่างการทดสอบ: ต่ำสุดถึงสูงสุด | หมายเหตุ: ช่วงโหลดระหว่างการทดสอบ: ต่ำสุดถึงสูงสุด |
1.2.5 เวลาหน่วงเวลาเอาต์พุตเริ่มต้น
แรงดันไฟฟ้าเอาต์พุต
| 220Vac@25 | ℃+53.5V |
| วงจรลัดระยะยาว สามารถกู้คืนได้โดยอัตโนมัติหลังจากวงจรลัดหายไป | หมายเหตุ: เวลาหน่วงเวลาเริ่มต้นคือเวลาตั้งแต่เปิดไฟ AC จนถึงแรงดันไฟฟ้าเอาต์พุตถึง 42 |
1.2.6 การแปลงพลังงาน
แรงดันไฟฟ้าอินพุต
| เอาต์พุต | พลังงาน 200Vac～290Vac |
| 4350W | 176Vac～200Vac |
| ลดค่าเชิงเส้น | >75℃ |
| 4000W | 85 Vac～176Vac |
| ลดค่าเชิงเส้น | >75℃ |
| 1600W | เอาต์พุต 53.5~58V ขึ้นอยู่กับกำลังไฟขีดจำกัดบน และเอาต์พุต 42~53.5V ขึ้นอยู่กับลักษณะภายนอกและขีดจำกัดกำลังไฟตามสัดส่วน |
ข้างต้นเป็นเส้นโค้งที่จำกัดกำลังไฟเอาต์พุตสูงสุดตามแรงดันไฟฟ้าอินพุต ทั้งหมดเป็น
ค่าจำกัดทางทฤษฎี และขีดจำกัดจริงจะมีความเบี่ยงเบนบางอย่างเนื่องจากความแม่นยำของแรงดันไฟฟ้าอินพุต (±2V) ความแม่นยำของแรงดันไฟฟ้าเอาต์พุต (±0.6%) และความแม่นยำของกระแสไฟเอาต์พุต (0.8A) ; ข้อผิดพลาดของแรงดันไฟฟ้าของจุดแปลงพลังงานคือ
<±2V1.2.7 ลักษณะเฉพาะของเอาต์พุต
ข้อสังเกต: ข้างต้นเป็นค่าจำกัดทางทฤษฎี ขีดจำกัดจริงจะมีความเบี่ยงเบนบางอย่างเนื่องจากความแม่นยำของกระแสไฟ (ข้อผิดพลาดของกระแสไฟ
<±0.8A)1.2.7 เวลาหน่วงเวลาเอาต์พุตเริ่มต้น
แรงดันไฟฟ้าเอาต์พุต
| 220Vac@25 | ℃+53.5V |
| วงจรลัดระยะยาว สามารถกู้คืนได้โดยอัตโนมัติหลังจากวงจรลัดหายไป | หมายเหตุ: เวลาหน่วงเวลาเริ่มต้นคือเวลาตั้งแต่เปิดไฟ AC จนถึงแรงดันไฟฟ้าเอาต์พุตถึง 42 |
1.2.8 เส้นโค้งลดอุณหภูมิเกิน
การ
|
อุณหภูมิ หมายเหตุ |
ปิดเอาต์พุต แรงดันไฟฟ้าสามารถกู้คืนได้หลังจากปกติ |
| 45℃~75℃ | 45℃~75℃ |
| >75℃ | >75℃ |
| 1.4 ฟังก์ชันการสื่อสาร | หมายเหตุ: |
อินพุตมากกว่า 200Vac เอาต์พุต 53.5~58V ขึ้นอยู่กับกำลังไฟขีดจำกัดบน และเอาต์พุต 42~53.5V ขึ้นอยู่กับลักษณะภายนอกและอัตราส่วนของขีดจำกัดกำลังไฟ
อินพุตน้อยกว่า 200Vac และเอาต์พุต 53.5~58V ถูกจำกัดตามสัดส่วนกับขีดจำกัดกำลังไฟอินพุต เอาต์พุต 42~53.5V ถูกจำกัดตามสัดส่วนกับลักษณะภายนอกและขีดจำกัดกำลังไฟอินพุต
ข้างต้นเป็นค่าจำกัดทางทฤษฎี และขีดจำกัดจริงจะมีความเบี่ยงเบนบางอย่างเนื่องจากความแม่นยำของอุณหภูมิแวดล้อม (±2°) ความแม่นยำของแรงดันไฟฟ้าอินพุต (±2V) ความแม่นยำของแรงดันไฟฟ้าเอาต์พุต (±0.6%) และความแม่นยำของกระแสไฟเอาต์พุต (0.8A); ข้อผิดพลาดของอุณหภูมิแวดล้อมของจุดพิกัดน้อยกว่า ±2℃
1.2.9
แรงดันไฟฟ้ารบกวน สูงสุด
| สูงสุด | หมายเหตุ | ปิดเอาต์พุต แรงดันไฟฟ้าสามารถกู้คืนได้หลังจากปกติ |
| ≤2mV | 200～500KHz | |
| ≤50mV | 3.4～150KHz | ≤3mV |
| 150～30000KHz | แรงดันไฟฟ้ารบกวนแบบแยก | |
| ≤5mV | 3.4～150KHz | ≤3mV |
| 150～200KHz | ≤2mV | |
| 200～500KHz | ≤1mV | |
| 500～30000KHz | 1.3 |
ฟังก์ชันการป้องกัน 1.3.1 วงจรลัดเอาต์พุต
มันการป้องกัน หมายเหตุ
| หมายเหตุ | โมดูลสามารถส่งออกกำลังไฟเอาต์พุตสูงสุดโดยไม่มีการป้องกันอุณหภูมิเกิน และโมดูลทำงานตามปกติ |
| วงจรลัดระยะยาว สามารถกู้คืนได้โดยอัตโนมัติหลังจากวงจรลัดหายไป | 1.3.2 การป้องกันแรงดันไฟฟ้าเกินเอาต์พุต |
การป้องกันแรงดันไฟฟ้าเกินสามารถแบ่งออกเป็นการป้องกันแรงดันไฟฟ้าเกินภายในและภายนอก ช่วงความผิดพลาดของแรงดันไฟฟ้าเกินภายในคือ 58.5VDC~ 60.5VDC ซึ่งสามารถตั้งค่าได้โดยการตรวจสอบ ในกรณีที่เกิดความผิดพลาด โมดูลจะล็อค หากแรงดันไฟฟ้าภายนอกมากกว่า 63VDC และใช้เวลานานกว่า 500ms โมดูลจะถูกล็อค หลังจากเข้าสู่สถานะการป้องกันเครื่องล็อค จำเป็นต้องถอดไฟ AC ออกก่อน จากนั้นเปิดเครื่องอีกครั้ง เพื่อให้เครื่องทำงานได้อีกครั้ง หมายเหตุ
คำเตือนแรงดันไฟฟ้าต่ำ
ช่วงคือ 37VDC~39VDC เมื่อต่ำกว่าค่าเตือนแรงดันไฟฟ้าต่ำ จะส่งออกตามปกติและรายงานการเตือน.. 1.3.4
แรงดันไฟฟ้าเกินอินพุต
โปร tection แรงดันไฟฟ้าอินพุตหมายเหตุ
| 80±5Vac | ปิดเอาต์พุต แรงดันไฟฟ้าสามารถกู้คืนได้หลังจากปกติ |
| จุดกู้คืนกลับ >10V | การกู้คืนเอาต์พุต จุดกู้คืนเอาต์พุตกลับ >;5V |
| 1.3.5 |
อินพุต
แรงดันไฟฟ้าต่ำ การป้องกัน แรงดันไฟฟ้าอินพุต หมายเหตุ
| 80±5Vac | โมดูลสามารถส่งออกกำลังไฟเอาต์พุตสูงสุดโดยไม่มีการป้องกันอุณหภูมิเกิน และโมดูลทำงานตามปกติ |
| 80Vac－95Vac | การกู้คืนเอาต์พุต จุดกู้คืนเอาต์พุตกลับ >;5V |
| 1.3.6 การป้องกันอุณหภูมิเกิน | การป้องกัน |
อุณหภูมิหมายเหตุ
| ≤45℃ | โมดูลสามารถส่งออกกำลังไฟเอาต์พุตสูงสุดโดยไม่มีการป้องกันอุณหภูมิเกิน และโมดูลทำงานตามปกติ |
| 45℃~75℃ | กำลังไฟของโมดูลลดลงเชิงเส้นเป็น 2000W |
| >75℃ | ปิดเครื่อง ความแตกต่างของอุณหภูมิในการกู้คืนตัวเองหลังจากปิดเครื่อง >10℃ |
| 1.4 ฟังก์ชันการสื่อสาร | ระหว่าง |
โมดูล rectifier และ การตรวจสอบ โมดูล โหมดการสื่อสารบัส CAN ถูกนำมาใช้ระหว่างโมดูล rectifier และโมดูลตรวจสอบ ซึ่งรองรับการอัปเกรดเวอร์ชันซอฟต์แวร์ระยะไกล และสามารถตั้งค่าที่อยู่ของโมดูลผ่าน บอร์ดที่อยู่ หลังจากที่การสื่อสารระหว่างโมดูล rectifier และการตรวจสอบถูกขัดจังหวะเป็นเวลา 1 นาที โมดูล rectifier จะเริ่มต้นและค่าจำกัดแรงดันไฟฟ้าและกระแสไฟเอาต์พุตจะกลับสู่ค่าเริ่มต้น
อินเทอร์เฟซ CAN ในโมดูล rectifier จำเป็นต้องได้รับการออกแบบในลักษณะแยกส่วน แหล่งจ่ายไฟของ CAN คือ +5VDC ซึ่งมีให้ภายในโมดูล rectifier
ข้อมูลการตรวจสอบหลักของโมดูล rectifier มีดังนี้:
1) ฟังก์ชันการควบคุมแรงดันไฟฟ้าและการควบคุมกระแสไฟฟ้า: เพื่อตอบสนองความต้องการในการชาร์จแบบลอยตัวของแบตเตอรี่และเพื่อตอบสนองความต้องการในการควบคุมแรงดันไฟฟ้า;
2) การควบคุมเครื่องสวิตช์โมดูลเดียว;
3) การป้องกันและข้อเสนอแนะข้อมูลการเตือนภัย:
ความผิดพลาดของยูทิลิตี้: ความผิดพลาดของยูทิลิตี้ (แรงดันไฟฟ้าเกินอินพุต AC);
การป้องกันโมดูล: คำเตือนอุณหภูมิ;
ความผิดพลาดของโมดูล: ไม่มีเอาต์พุตเนื่องจากการปิดเครื่องแรงดันไฟฟ้าเกิน ความผิดพลาดของพัดลม การปิดเครื่องอุณหภูมิเกิน หรือเหตุผลภายในอื่นๆ ของโมดูล;
(โมดูลอยู่ในสถานะจำศีลและปิดเครื่อง และความผิดพลาดของไฟหลักจะไม่ถูกรายงานไปยังความผิดพลาดของโมดูล)
1.5
LED

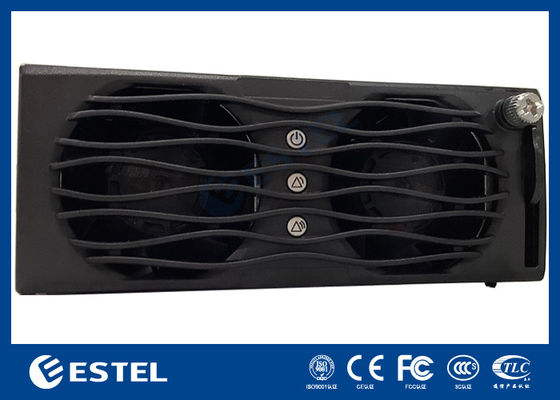

ไฟแสดงสถานะ LED ของแหล่งจ่ายไฟติดตั้งอยู่ด้านข้างของแผงไฟ สถานะเอาต์พุตแสดงอยู่ในตารางด้านล่าง
เครื่องหมายบังคับ ไฟแสดงสถานะ
ปกติ
| ผิดปกติ l | เหตุผลที่ผิดปกติ | ไฟแสดงสถานะการทำงาน | สี | สถานะ |
| สถานะ | ไฟดับ (ไม่มีอินพุต AC, แรงดันไฟฟ้าเกินอินพุต AC), โมดูลไม่มีเอาต์พุต | สีเขียว | สีเขียว | สว่าง |
| ทำลาย | คำเตือนอุณหภูมิ (อุณหภูมิแวดล้อมเกิน 65 ℃ ~ ปิดเครื่องอุณหภูมิเกิน) การปิดเครื่องจำศีล (โมดูลจะเปิดเฉพาะไฟแสดงสถานะการเตือนภัย โมดูลจะไม่รายงานการเตือนภัย) การขัดจังหวะการสื่อสาร (ไฟเตือนกะพริบ) คำเตือนแรงดันไฟฟ้าเกินอินพุต (แรงดันไฟฟ้าอินพุตเกิน 290VAC ~ การป้องกันแรงดันไฟฟ้าเกิน) | ประสิทธิภาพ | 2. ฉนวนกันความร้อน | ทำลาย |
| สว่าง | แรงดันไฟฟ้าเกินอินพุต แรงดันไฟฟ้าต่ำอินพุต แรงดันไฟฟ้าเกินเอาต์พุต แรงดันไฟฟ้าเกินบัส แรงดันไฟฟ้าต่ำบัส ความผิดพลาดของพัดลม อุณหภูมิแวดล้อมเกิน ข้อผิดพลาดชนิดแรงดันไฟฟ้าอินพุต ความผิดปกติของ NTC การสุ่มตัวอย่างอุณหภูมิแวดล้อม แรงดันไฟฟ้าสูงพิเศษอินพุต | 2. ฉนวนกันความร้อน | ประสิทธิภาพ | mance |
2.1 ฉนวนกันความร้อนอิมพีแดนซ์
อินพุตถึงเอาต์พุต แรงดันไฟฟ้าทดสอบ 500VDC, ความต้านทานฉนวน ≥2M (ความดันบรรยากาศปกติ อุณหภูมิห้อง ความชื้นสัมพัทธ์
| พื้นที่ป้องกัน |
อินพุตไปยังพื้นที่ป้องกัน เอาต์พุตไปยังพื้นที่ป้องกัน2.2 |
| ทนต่อ | |
| แรงดันไฟฟ้าสูง |
อินพุตถึงเอาต์พุต แรงดันไฟฟ้า DC 4240VDC1 นาที ≤1mA อินพุตไปยัง
| พื้นที่ป้องกัน | แรงดันไฟฟ้า DC 2120VDC 1 นาที ≤1mA |
|
เอาต์พุตไปยัง 3. มาตรฐานความปลอดภัย |
แรงดันไฟฟ้า DC เทียบเท่า 710VDC 1 นาที ≤1mA |
|
หมายเหตุ: หากวงจรมีอุปกรณ์ป้องกันฟ้าผ่า ควรทำการทดสอบแรงดันไฟฟ้าหลังจากเปิดท่อช่องว่างทางไฟฟ้า ควรเชื่อมต่อสายอินพุต (L&N) เข้าด้วยกัน และควรเชื่อมต่อสายเอาต์พุตทั้งหมดเข้าด้วยกัน 3. มาตรฐานความปลอดภัย |
ความปลอดภัยของแหล่งจ่ายไฟเป็นไปตามมาตรฐานต่อไปนี้: |
GB4943
IEC/EN60950 IEC/EN62368-1
การรับรองความปลอดภัยของแหล่งจ่ายไฟ:
การรับรอง CE (ข้อกำหนดของคำสั่ง LVD และ EMC)
