| ขนาด: | H2200mm × W750mm × D750mm | อินพุตพลังงาน: | พลังงานกริดพลังงานแสงอาทิตย์เครื่องกำเนิดไฟฟ้าดีเซลพร้อมการสำรองแบตเตอรี่ |
|---|---|---|---|
| พลังงานย่อย: | 9U พร้อมคอนโทรลเลอร์ | อินพุต AC: | สามเฟส: 200 ~ 240 VAC/346 ~ 415 VAC; เฟสเดี่ยว: 200 ~ 240 VAC |
| อินพุต DG: | หนุน | ระบบพลังงานแสงอาทิตย์: | 9kW (สามารถปรับแต่งได้สูงสุด 12kW) |
| ระบบวงจรเรียงกระแส: | 24KW | เอาต์พุต DC: | -48VDC |
| พีดียู: | พร้อมแผงกระจายกำลังขับเคลื่อนเอาต์พุตที่กำหนดเอง | คูลลิ่ง: | 3000W |
| เกรดไอพี: | IP55 | การบรรจุ: | กล่องไม้ |
| เน้น: | ระบบพลังงานโทรคมนาคม,ระบบพลังงานโทรคมนาคมพลังงานพลังงานไฮบริด,ระบบพลังงานโทรคมนาคม |
||
ระบบพลังงานโทรคมนาคมแบบไฮบริด แผงโซลาร์เซลล์ เครื่องกำเนิดไฟฟ้าดีเซล แบตเตอรี่ สำหรับระบบจ่ายไฟโทรคมนาคมภายนอกอาคาร
1. บทนำ
ระบบพลังงานโทรคมนาคมแบบไฮบริด ESTEL เป็นโซลูชันการจ่ายไฟแบบไฮบริดที่ใช้พลังงานแสงอาทิตย์ เครื่องกำเนิดไฟฟ้าดีเซล (DG) และพลังงานกริดเป็นแหล่งพลังงานหลักสำหรับอุปกรณ์โทรคมนาคม
ใช้พลังงานสะอาดและต้นทุนต่ำเพื่อสร้างระบบพลังงานที่เชื่อถือได้ ให้พลังงานคุณภาพสูงสำหรับบริการโทรคมนาคมสมัยใหม่ และช่วยให้ผู้ให้บริการโทรคมนาคมขยายธุรกิจในพื้นที่ที่ไม่มีพลังงานกริด หรือมีระบบจ่ายไฟกริดที่ไม่เสถียร

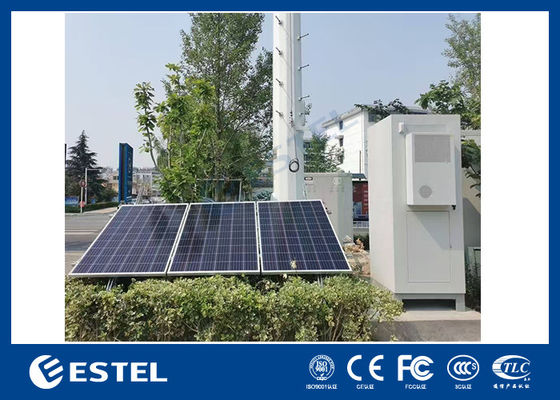

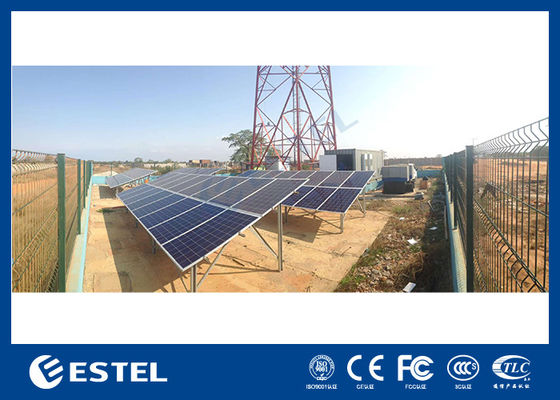

2. การใช้งาน

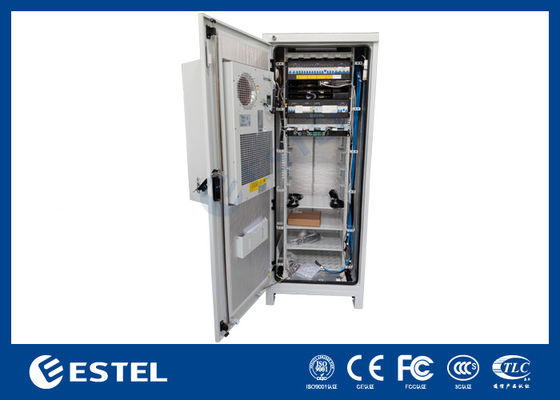

3. ระบบพลังงานโทรคมนาคม โครงสร้าง
ประกอบด้วยตู้โทรคมนาคมภายนอกอาคาร ระบบพลังงานโทรคมนาคม ระบบระบายความร้อน แบตเตอรี่ หน่วยตรวจสอบสภาพแวดล้อม และเซ็นเซอร์

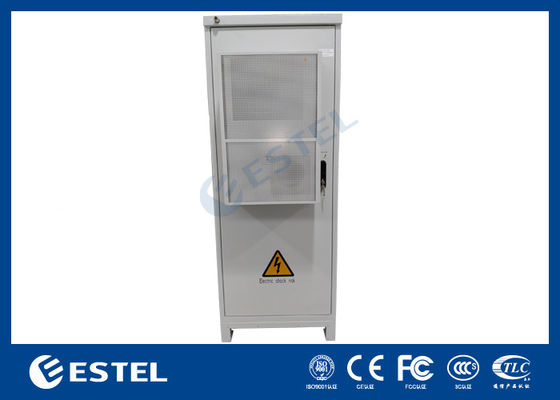

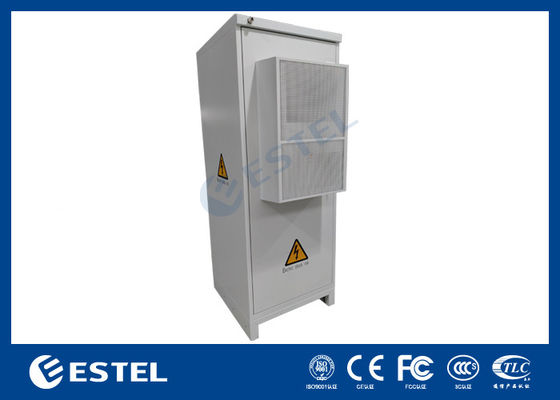

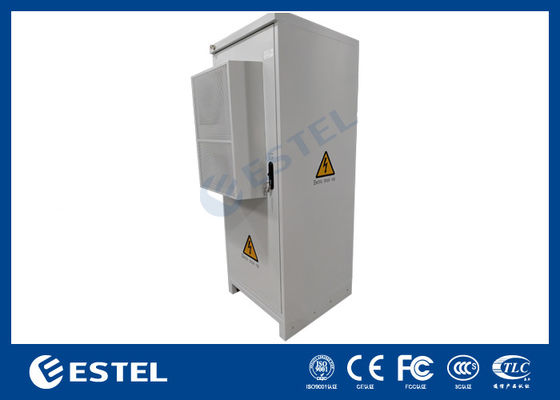

1) ตู้ - คุณสมบัติ
| รายการ | คำอธิบาย |
| ขนาดภายนอก | สูง 2200 มม. × กว้าง 750 มม. × ลึก 750 มม. |
| พื้นที่ภายใน | ชั้นวางมาตรฐาน 19 นิ้ว, พื้นที่ 38U |
| วัสดุ | เหล็กชุบสังกะสี |
| ฉนวน | พร้อม PEF สำหรับฉนวนกันความร้อน |
| ประตู | ประตูหน้าหนึ่งบาน พร้อมบานพับในตัวแบบเว้า |
| ล็อค | ล็อคสามจุด |
| การเดินสายเคเบิล | สายเคเบิลเข้าจากด้านล่างของตู้ |
| การเคลือบ | การเคลือบผงโพลีเอสเตอร์ |
| สี | RAL7035 |
| ระดับ IP | IP55 |

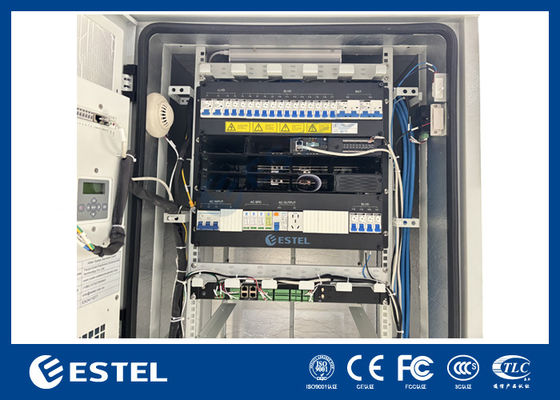

2) ระบบพลังงานโทรคมนาคม
| รายการ | คำอธิบาย |
| ประเภท | ติดตั้งบนชั้นวางมาตรฐาน 19’’ |
| ความสูง | 9U |
| อินพุต AC |
สามเฟส: 200-240 VAC/346-415 VAC เฟสเดียว: 200-240 VAC |
| อินพุต MCB | 1×63A/3P |
| อินพุต SPD | คลาส C (20KA/40KA) |
| ระบบย่อยเครื่องเรียงกระแส | 24kW, โมดูลเครื่องเรียงกระแส 6 ชิ้น 4kW |
| ระบบย่อย PV | 9kW, โมดูลโฟโตโวลตาอิกแรงดันไฟฟ้าต่ำ 3 ชิ้น 3kW |
| เอาต์พุต DC | -53.5VDC, ช่วงแรงดันไฟฟ้าขาออก: -42 ถึง -58VDC |
| ตัวควบคุม | MC2600 |
| โหลด MCB |
LLVD: 2×80A/1P+2×63A/1P BLVD: 1×63A/1P+14×32A/1P+2×16A/1P (หมายเหตุ: สามารถกำหนดค่าได้ตามความต้องการของลูกค้า) |
3) ระบบระบายความร้อน
| รายการ | คำอธิบาย |
| รุ่น | DC30HDNC1D |
| ยี่ห้อ | Envicool |
| ความสามารถในการทำความเย็น | 2800W |
| ความสามารถในการทำความร้อน | 500W (อุปกรณ์เสริม) |
| การใช้พลังงาน | 870W |
| ขนาดภายนอก | สูง 746 มม. × กว้าง 446 มม. × ลึก 300 มม. (ไม่มีหน้าแปลน) |
| แหล่งจ่ายไฟ | -48VDC |
| การสื่อสาร | RS485 |
| การติดตั้ง | ติดตั้งบนประตู |
| เป็นไปตามมาตรฐาน RoHS | ใช่ |
| ระดับ IP | IP55 |
4) แบตเตอรี่
คุณสมบัติของแบตเตอรี่ LiFePO4 48V100Ah:
| Item | พารามิเตอร์ |
| รุ่น | LFELI-48100 |
| ความจุที่กำหนด (5HR) | 100 Ah |
| แรงดันไฟฟ้าที่กำหนด | 48V |
| แรงดันไฟฟ้าสิ้นสุดการคายประจุ | 40.5V |
| แรงดันไฟฟ้าจำกัดการชาร์จ | 54V |
| กระแสไฟชาร์จ/คายประจุสูงสุด | 100A |
| น้ำหนัก | ประมาณ 40 กก. |
| พลังงาน | 4800Wh |
| จอแสดงผล | พร้อมจอ LCD |
| จำนวนการเชื่อมต่อแบบขนานสูงสุด | 15 |
| ขนาด (กว้าง*ลึก*สูง) มม. | 442*450*132 |
| อายุการออกแบบ | 20 ปี |
| อายุการใช้งาน | 6000 รอบ |
| คลาส IP | IP30 |
| วัสดุตัวเรือน | SPCC |
| อุณหภูมิในการทำงาน |
การชาร์จ: 0 ถึง +45℃ การคายประจุ: -10 ถึง +55℃ การจัดเก็บ: -20 ถึง +60℃ |
| ขั้วต่อ | M6 |
| Constตารางการคายประจุแบบกระแสคงที่ (แอมแปร์) ที่ 25℃ | |||||
|
แรงดันไฟฟ้า / เวลา |
1 ชม. | 2 ชม. | 3 ชม. | 5 ชม. | 10 ชม. |
| แรงดันไฟฟ้าสิ้นสุดการคายประจุ 40.5V | 100A | 50A | 33.3A | 20A | 10A |
| ตารางการคายประจุแบบกำลังคงที่ (วัตต์) ที่ 25℃ | |||||
|
แรงดันไฟฟ้า / เวลา |
1 ชม. | 2 ชม. | 3 ชม. | 5 ชม. | 10 ชม. |
| แรงดันไฟฟ้าสิ้นสุดการคายประจุ 40.5V | 4800W | 2400W | 1600W | 960W | 480W |
5) หน่วยตรวจสอบสภาพแวดล้อม
หน่วยตรวจสอบสภาพแวดล้อม (FSU) เป็นอุปกรณ์ FSU (หน่วยกำกับดูแลภาคสนาม) ประสิทธิภาพสูง ต้นทุนต่ำ ที่รวมการได้มาซึ่งข้อมูล การประมวลผลโปรโตคอลอัจฉริยะ และโมดูลการสื่อสาร
ในฐานะ DAC (ตัวควบคุมการได้มาซึ่งข้อมูล) อัจฉริยะที่ติดตั้งในสถานีโทรคมนาคมหรือสถานีฐานทุกแห่งในระบบตรวจสอบพลังงานและสภาพแวดล้อม FSU เข้าถึงเซ็นเซอร์ต่างๆ เพื่อรับข้อมูลสภาพแวดล้อมต่างๆ และสถานะอุปกรณ์ที่ไม่ฉลาด และสื่อสารกับอุปกรณ์อัจฉริยะ (รวมถึงแหล่งจ่ายไฟโทรคมนาคม แบตเตอรี่ลิเธียม BMS เครื่องปรับอากาศ ฯลฯ) ผ่าน RS232/485, Modbus หรืออินเทอร์เฟซการสื่อสารประเภทอื่นๆ FSU จะจับภาพข้อมูลต่อไปนี้แบบเรียลไทม์และส่งไปยังศูนย์ตรวจสอบระยะไกลผ่าน B-Interface, โปรโตคอล SNMP
การตรวจสอบสภาพแวดล้อม topological graph:
6) เซ็นเซอร์
สามารถรวมเซ็นเซอร์ได้หลากหลายประเภทเข้ากับระบบพลังงานโทรคมนาคมแบบไฮบริด ESTEL เพื่อให้การตรวจสอบและการเตือนภัยออนไลน์สำหรับสภาวะแวดล้อมการทำงานของระบบพลังงาน
| เซ็นเซอร์ | ฟังก์ชัน |
| เซ็นเซอร์แม่เหล็กประตู | การตรวจสอบและเตือนสถานะเปิดประตู |
| เซ็นเซอร์วัดน้ำ | การตรวจสอบและเตือนการแช่น้ำในตู้ |
| เซ็นเซอร์ตรวจจับควัน | การตรวจสอบและเตือนควันไฟ |
| เซ็นเซอร์อุณหภูมิและความชื้น | การตรวจสอบและเตือนอุณหภูมิและความชื้น |
| เซ็นเซอร์วัดระดับน้ำมัน | การตรวจสอบและเตือนระดับเชื้อเพลิง |
