รายละเอียดสินค้า:
การชำระเงิน:
|
| ขนาดวงจรเรียงกระแส: | 482.5 มม. (กว้าง) * 350 มม. (ล) * 222.5 มม. (ส) | ป้อนข้อมูล: | เฟสเดี่ยว 220VAC |
|---|---|---|---|
| โหมดการติดตั้ง: | ติดตั้งบนชั้นวางขนาด 19 นิ้ว | ความจุขาออก: | สูงสุด: 18kw (6*3kw, N+1 ซ้ำซ้อน) |
| N + 1 การลดจํานวน: | รองรับ | อัพเกรดได้: | รองรับ |
| แอลวีดี: | 2*100A/1P+1*20A/1P | ถนนบูลวาร์ด: | 1*63A/1P+1*32A/1P+3*16A/1P |
| เน้น: | ระบบปรับสายโทรคมนาคมแบบโมดูล,เครื่องกระจายกำลังไฟฟ้ากระแสสลับและกระแสตรง,ระบบไฟฟ้าโทรคมนาคมที่อัปเกรดได้ |
||

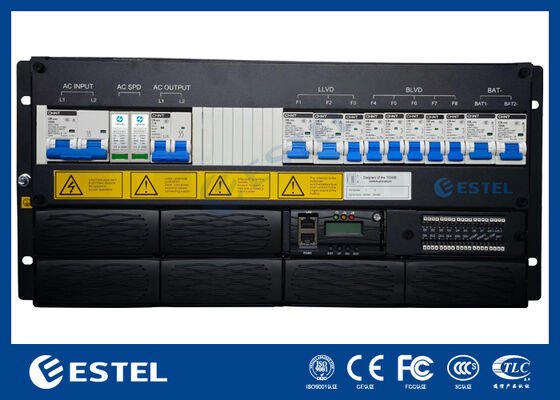

เครื่องปรับปรุงแบบโมดูลโทรคมนาคมที่ปรับปรุงได้ ด้วย N + 1 ความหลากหลายสําหรับโทรคมนาคม

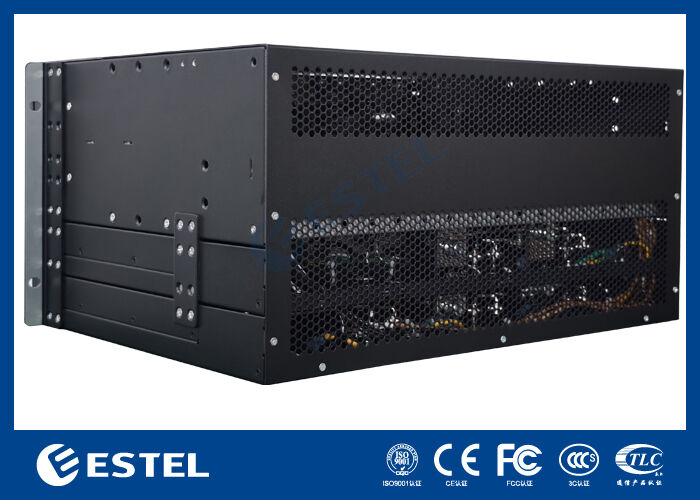

ภาพรวมสินค้าของ โมดูล เครื่องปรับระบบ
The upgradable 18kW rectifier system is developed for carrier-grade reliability and high-density power delivery and to provide stable AC and DC power distribution for telecommunications central offices, ศูนย์ข้อมูลขนาดกลางถึงขนาดใหญ่ และสิ่งแวดล้อมที่ยากลําบากหลาย ระบบยอมรับ 220V แอคอินเทอร์ฟายเดียวและให้ผลิต DC ปรับได้อย่างเข้มงวดระหว่าง 43V และ 58Vปกติจะกําหนดอยู่ที่ ₹53.5V
ในขณะเดียวกันมันให้ผลิต 220V 16A AC กับการป้องกันการกระตุ้นระดับชั้น C ด้วยความสามารถผลิตสูงสุดของ 18kW และประสิทธิภาพการแปลงที่เกิน 96%ระบบลดการบริโภคพลังงานและความต้องการในการทําความเย็นที่เกี่ยวข้อง.
ออกแบบมาเพื่อการทํางานอย่างต่อเนื่อง หน่วยนี้รองรับโมดูลปรับความร้อน 3000W ที่สามารถเปลี่ยนกันได้สูงสุด 6 หน่วย ทําให้มีความหลากหลาย N+1 หรือสูงกว่าหน่วยแต่ละหน่วยมีน้ําหนักต่ํากว่า 2 กิโลกรัม และมีเครื่องปรับปรุงความเย็นด้วยอากาศ, การแก้ไขปัจจัยพลังงานที่ทํางาน (≥ 0.99) และความสับสนฮาร์มอนิกรวมที่ต่ํา (THDi ≤5%) เพื่อรับรองการปฏิสัมพันธ์ของเครือข่ายที่สะอาดและผลิตที่มั่นคงชาซีที่ติดตั้งบนรากขนาด 19 นิ้วที่มีการจัดอันดับ IP20ความสามารถในการสลับร้อนทางด้านหน้าทําให้การบํารุงรักษาง่ายขึ้น ขณะที่บัสบาร์ทองแดงที่ติดตั้งด้านหลังให้เส้นทางการเชื่อมต่อที่มีความขัดต่ําและกระแสไฟฟ้าสูง
การกระจายไฟฟ้าแบบ DC ที่บูรณาการประกอบด้วยการตัดต่อความจุนต่ํา (LLVD) และการตัดต่อความจุนต่ําของแบตเตอรี่ (BLVD)การอนุญาตให้มีความสําคัญในการลดภาระ เพื่อปกป้องสํารองแบตเตอรี่ที่สําคัญในระหว่างการขาดไฟฟ้าเครื่องควบคุมระบบที่ทันสมัยให้การติดตามที่ครบวงจรและโลจิกที่สามารถวางโปรแกรมได้ ผ่านข้อมูลเข้าแบบแอนาล็อก (AI) รายการเข้าแบบดิจิตอล (DI) และผลิตแบบดิจิตอล (DO)การจัดการทางไกลได้รับการสนับสนุนผ่าน RS485 และ SNMP, ทําให้ผู้ประกอบการสามารถมองเห็นได้อย่างเต็มที่ถึงสัญญาณเตือน, เมตรการทํางาน, และสถานะของเครื่องปรับตรง. แผ่นหน้า LCD ยังทําให้การตั้งค่าและวินิจฉัยที่สถานที่สะดวกสบาย
หลักรายละเอียด ของ5Uโมดูล เครื่องปรับระบบ
| ขนาด | 482.5mm ((W) * 350mm ((D) * 222.5mm ((H) |
| น้ําหนัก | ≤21kg (ไม่รวมเครื่องปรับ) |
| ระบบเย็น | การเย็นตามธรรมชาติ |
| โหมดการติดตั้ง | ติดตั้งบนราก 19 นิ้ว |
| การบํารุง | การบํารุงรักษาด้านหน้า, การเปลี่ยนแปลงระดับโมดูลสนับสนุน |
| ระดับการป้องกัน | IP20 |
การกระจายพลังงานของ5Uโมดูล เครื่องปรับระบบ
|
การกระจาย AC |
หน่วยงาน | ระบบไฟฟ้าระยะเดียว 220VAC |
| เครื่องตัดไฟเข้า | 1*125A 2P | |
| ความถี่การเข้า | 45 ~ 65Hz ค่านิยม: 50Hz/60Hz | |
| ผลิต | 220VAC 16A | |
| SPD | 20/40KA, 8/20us | |
|
การกระจาย DC |
ความดันการออก | -43~-58VDC ค่าตั้ง: -53.5VDC |
| ความจุออก |
ขนาดสูงสุด: 18kw (6*3kw, N + 1 ความเหลือ) |
|
| เครื่องตัดแบตเตอรี่ | เครื่องตัดวงจร 2*125A 1P | |
| เครื่องตัดความแรง |
LLVD: 2*100A/1P+1*20A/1P BLVD: 1*63A/1P+1*32A/1P+3*16A/1P |
โมดูลปรับของ5Uโมดูล เครื่องปรับระบบ
| ความดันการเข้า | 85VAC ราคา 300VAC ระดับ 220VAC |
| ประสิทธิภาพ | >96% |
| พลังประเมิน | 3000W ((176 ~ 300VAC) |
| อุณหภูมิการทํางาน | -40°C~+75°C ((การออกเต็มที่ต่ํากว่า 50°C) |
| ขนาด | 106.5mm ((W) × 286mm ((D) × 44.5mm ((H) |
| น้ําหนัก | ≤2kg |
| ระบบเย็น | การเย็นแบบบังคับ |
| ค่าประสิทธิภาพ | ≥ 0.99 |
| THD | ≤ 5% |
| การออกไฟฟ้าแบบ DC | อัตราการต่อรองความแรงของอัตราการต่อรอง |
เครื่องควบคุม 5Uโมดูล เครื่องปรับระบบ
| การเข้าสัญญาณ | 3 AI ((2 btemp, 1 env-temp), 7 DI |
| การออกสัญญาณเตือน | 6 DO |
| อินเตอร์เฟซการสื่อสาร | RS485/SNMP |
| โหมดการแสดง | หน้าจอ LCD |
สภาพแวดล้อมของ 5Uโมดูล เครื่องปรับระบบ
| การดําเนินงาน อุณหภูมิ |
-40 °C ~ +65 °C (แรงผลิตเต็มต่ํากว่า 50 °C) |
| อุณหภูมิการเก็บรักษา | -40°C~+70°C |
| ความชื้นในการทํางาน | 5% ~ 95% ((ไม่หมัก) |
|
ความสูง |
0 ~ 3000m ((ถ้าความสูงอยู่ในช่วง 2000m ถึง 3000m, อุณหภูมิการทํางานสูงสุดลดลง 1 °C เมื่อความสูงเพิ่มขึ้น 200m.) |
