ET48300-005 ระบบพลังงานที่ติดตั้งสําหรับไฟฟ้าที่ไม่หยุดและตู้ภายนอก

ระบบจ่ายไฟแบบฝัง ET48300-005 สำหรับแหล่งจ่ายไฟสำรองและตู้ภายนอก

บทนำระบบจ่ายไฟ DC แบบฝัง ET48300-005

แหล่งจ่ายไฟแบบย่อย ET48300-005 มีการออกแบบที่กะทัดรัดสูง 5U เพื่อตอบสนองความต้องการในการใช้งานที่สำคัญของระบบไฟเบอร์และไมโครเวฟ อุปกรณ์เข้าถึง และสวิตช์ ระบบมีความจุพลังงานสูงสุด 300A พร้อม MCB สำหรับ AC, แบตเตอรี่ และโหลด สายเคเบิลสามารถเข้าถึงได้จากด้านหน้าพร้อม MCB และบัสบาร์

คุณสมบัติหลัก

• ความกว้างมาตรฐาน 19 นิ้ว: รับประกันความเข้ากันได้สำหรับการใช้งานที่หลากหลาย
• ความสูงกะทัดรัด 5U: ประหยัดพื้นที่และลดต้นทุนการติดตั้ง
• การทำงานและการเข้าถึงสายเคเบิลจากด้านหน้า: ให้ความสวยงามและการบำรุงรักษาที่ปลอดภัย
• การจัดการแบตเตอรี่ขั้นสูง: ยืดอายุการใช้งานแบตเตอรี่และมีพอร์ตสื่อสารหลากหลาย (RS485, พอร์ตอินเทอร์เน็ต, หน้าสัมผัสแห้ง) สำหรับการเชื่อมต่อเครือข่ายและการตรวจสอบระยะไกลที่ยืดหยุ่น
• เรกติไฟเออร์และคอนโทรลเลอร์ที่สลับได้ขณะทำงาน: ช่วยให้บำรุงรักษาออนไลน์ได้ง่ายและรวดเร็ว
• ช่วงแรงดันไฟฟ้าอินพุตกว้าง (85-300Vac): ปรับให้เข้ากับสภาวะกริดไฟฟ้าต่างๆ

สถานการณ์การใช้งาน

• สถานีฐานไร้สาย
• เครือข่ายการส่งสัญญาณ
• เครือข่ายการสื่อสารสำหรับองค์กร

ข้อมูลจำเพาะ

การกระจาย AC

• โหมดอินพุต: 220VAC เฟสเดียว
• ความจุอินพุต: 1 × 100A/2P
• ความถี่อินพุต: 45~65Hz (ค่าที่กำหนด: 50Hz/60Hz)
• AC SPD: 20kA/40kA, 8/20μs

การกระจาย DC

• แรงดันไฟฟ้าขาออก: -43 ถึง -58VDC (ค่าที่กำหนด: -53.5VDC)
• ความจุสูงสุด: 18kW
• เบรกเกอร์แบตเตอรี่: 2 × 125A (1 ขั้ว)
• เบรกเกอร์โหลด:
  • LVD: 32A (1 ขั้ว) × 2 + 40A (1 ขั้ว) × 2 + 63A (1 ขั้ว) × 3
  • BLVD: 6A (1 ขั้ว) × 2 + 10A (1 ขั้ว) × 2 + 16A (1 ขั้ว) × 2
• แรงดันไฟฟ้าอินพุตของเรกติไฟเออร์: 85VAC ถึง 300VAC (กำหนด 220VAC)
• ประสิทธิภาพ: >96%
• กำลังไฟที่กำหนด: 3000W (176~300VAC)
• อุณหภูมิการทำงาน: -40℃ ถึง +75℃ (เอาต์พุตเต็มที่ต่ำกว่า 50℃)
• ขนาด: 106.5 มม. (กว้าง) × 286 มม. (ลึก) × 41.5 มม. (1U/สูง)
• น้ำหนัก: ≤2 กก.
• โหมดระบายความร้อน: การระบายความร้อนแบบบังคับ
• ตัวประกอบกำลัง: ≥0.99
• THD: ≤5%

คอนโทรลเลอร์

• อินพุตสัญญาณ: 4 AI (3 อุณหภูมิแบตเตอรี่, 1 อุณหภูมิแวดล้อม), 7 DI (SPD, 6 DI ทั่วไป)
• เอาต์พุตสัญญาณเตือน: 6 หน้าสัมผัสแห้ง
• พอร์ตสื่อสาร: RS485, SNMP
• โหมดการแสดงผล: LCD

สภาพแวดล้อม

• อุณหภูมิการทำงาน: -40℃ ถึง +75℃ (เอาต์พุตเต็มที่ต่ำกว่า 50℃)
• อุณหภูมิการจัดเก็บ: -40℃ ถึง +70℃
• ความชื้นในการทำงาน: 5% ถึง 95% (ไม่ควบแน่น)
• ระดับความสูง: 0 ถึง 3000 เมตร (สำหรับระดับความสูงระหว่าง 2000 เมตร ถึง 3000 เมตร อุณหภูมิการทำงานสูงสุดจะลดลง 1℃ สำหรับทุกๆ 200 เมตรที่ระดับความสูงเพิ่มขึ้น)

ภาพรวมนี้ให้ความเข้าใจที่ครอบคลุมเกี่ยวกับระบบจ่ายไฟ DC แบบฝัง ET48300-005 ซึ่งออกแบบมาเพื่อความน่าเชื่อถือและประสิทธิภาพในการใช้งานโทรคมนาคมต่างๆ

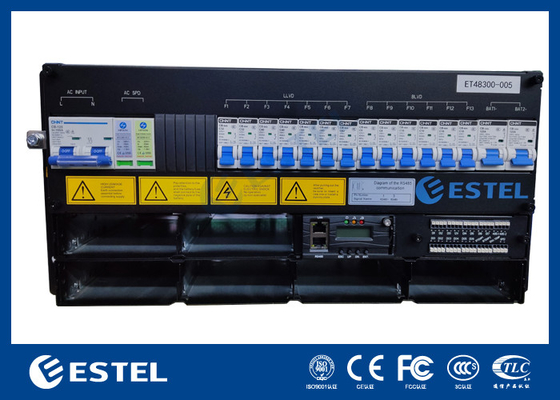

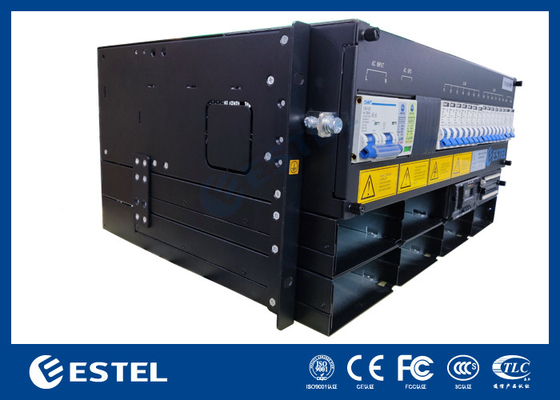

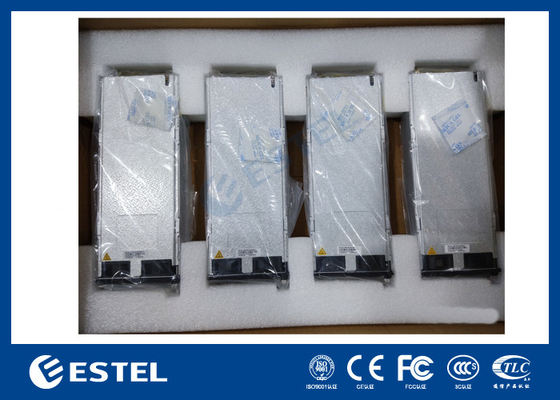

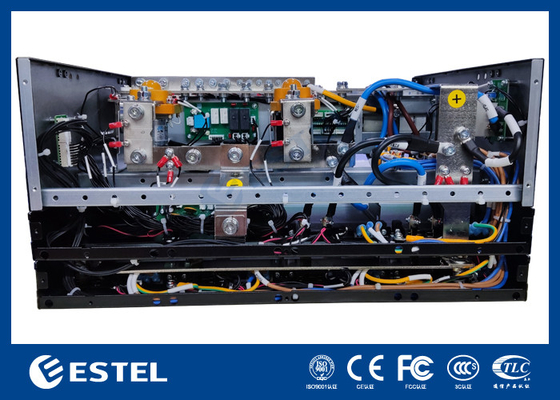

รูปภาพระบบจ่ายไฟแบบฝัง ET48300-005:
