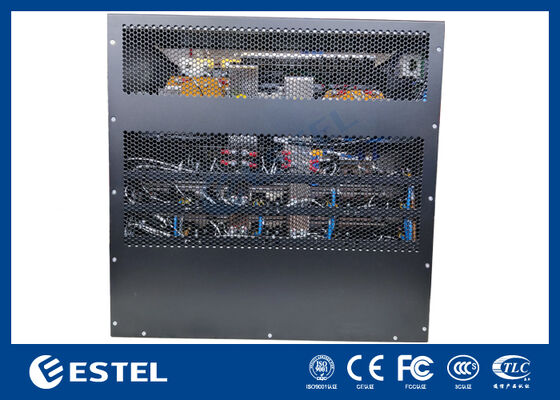

ระบบพลังงาน DC48V เครื่องปรับสายโทรคมนาคม พร้อมระบบการจัดการระยะไกลที่ทันสมัย

ภาพรวมสินค้า

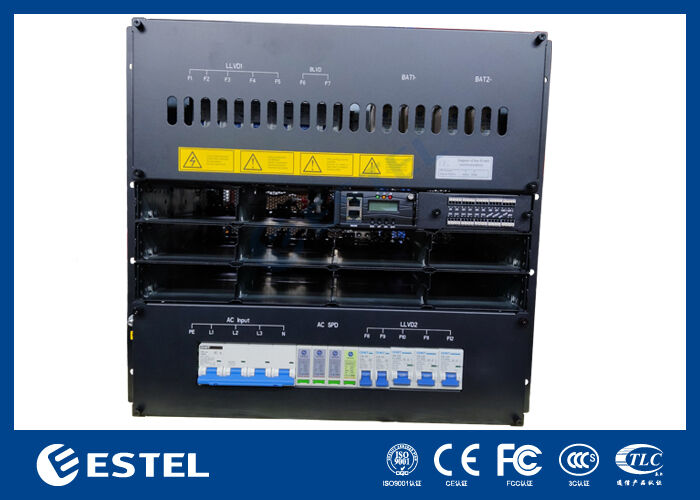

ET48750-M7E1010ระบบพลังงานเรคดาร์ซี (DC rack power system) ให้บริการกับระบบพลังงานดาร์ซี (DC power solution) ที่มีความจุสูงและยืดหยุ่น ที่ถูกออกแบบมาโดยเฉพาะสําหรับพื้นฐานโทรคมนาคม การดําเนินงานของศูนย์ข้อมูลและการใช้งานอุตสาหกรรมที่ต้องการการกระจายพลังงาน DC ที่น่าเชื่อถือ. มันยอมรับ 380VAC ไฟเข้าสามเฟส และส่งผลิต DC ที่มั่นคง ปรับระหว่าง 43VDC ถึง 58VDC, กับจุดทํางานนามหมายของ 53.5VDC.ระบบนี้สามารถรองรับการติดตั้งที่มีความต้องการสูงได้อย่างน่าเชื่อถือ และยังสามารถบรรลุประสิทธิภาพในการแปลงพลังงานได้มากกว่า 96%.

ด้วยการออกแบบแบบโมดูลและเรดอนเดนต์ ระบบนี้รองรับโมดูลปรับความแรงสูงสุด 10*3000W ที่ตั้งค่าให้ N+1 เรดอนเดนซ์ โดยโมดูลคอมแพคต์แต่ละโมดูลมีน้ําหนักต่ํากว่า 2 กิโลกรัมเครื่องปรับความเรียบง่ายใช้เครื่องปรับความเย็นด้วยอากาศ, ประสบประสิทธิภาพเกือบหนึ่งหน่วย (≥ 0.99) และรักษาความบิดเบือนฮาร์มอนิกรวมต่ํา (THDi ≤ 5%) สําหรับการแปลงพลังงานที่ประสิทธิภาพและสะอาดและ IP20 การป้องกันการเข้าหม้อ 10U ที่ติดตั้งได้บนรากเน้นความปลอดภัยในการใช้งาน ความสะดวกในการใช้งาน และการบูรณาการที่ตรงไปตรงมาในตู้ 19 นิ้วมาตรฐาน

แผนการกระจายไฟฟ้าแบบ DC มีไฟฟ้าประปาวงจรแบตเตอรี่ 2*250A/2PLLVD และ aฟังก์ชัน BLVD สําหรับการบริหารพลังงานที่ปลอดภัยและยืดหยุ่น ระบบที่ให้ความรู้โดยตัวควบคุมที่ใช้งานโดยเฉพาะ 3 ทางเข้าเซ็นเซอร์แบบอานาล็อก 7 ทางเข้าสถานะดิจิตอลและ 6 รีเล่ประสานเสียงติดต่อแห้งที่สามารถตั้งค่าได้การติดตามและบริหารระยะไกลสามารถใช้ผ่าน RS232 / 485 และอินเตอร์เฟส SNMP ขณะที่จอ LCD ที่บูรณาการสามารถดูสถานะและการปรับปรุงสถานะท้องถิ่นได้

การออกแบบให้ทํางานในสภาพที่ต้องการ ระบบทํางานในช่วงอุณหภูมิที่ขยายออกไปจาก 40 °C ถึง + 65 °C ทนความชื้นสัมพัทธ์จาก 5% ถึง 95%และรักษาความสามารถเต็มที่ในความสูงสูงถึง 3000 เมตรการผสมผสานโครงสร้างแบบจําลองขนาดใหญ่กับความน่าเชื่อถือที่พิสูจน์ระบบพลังงานแบบ 30kW DC นี้ ถือว่าเป็นทางออกพลังงานที่แข็งแกร่งและสามารถปรับขนาดได้ สําหรับโครงสร้างพื้นฐานที่สําคัญ.

ระบบ

• ขนาด: 482.0W × 350.0D × 10U

• น้ําหนัก: ≤35kg (ไม่รวมเครื่องปรับ)

• ระบบการเย็น: การเย็นตามธรรมชาติ

• รูปแบบการติดตั้ง: ติดตั้งบน rack 19 นิ้วหรือภายในตู้

• รูปแบบการเชื่อม: ทางเข้าด้านบนและทางออกด้านบน

• รูปแบบการบํารุงรักษา: การบํารุงรักษาด้านหน้า, การเปลี่ยนแปลงระดับของโมดูลสนับสนุน

• ระดับการป้องกัน: IP20

การกระจาย AC

• รูปแบบการใส่:380VAC สามเฟส 125A/4P

• ความถี่ทางเข้า: 4566Hz ค่านิยม: 50Hz/60Hz

• อัตราการสลับ SPD: 20kA/40kA, 8/20μs

การกระจาย DC

• ความกระชับกําลังออก: 43 ~ 58VDC, หมายเลขค่า: 53.5VDC

• ความจุสูงสุด:30kW ((10*3kw, N + 1 ความอุดหนุน)

• เครื่องตัดแบตเตอรี่:2*250A/2P ฟิวส์

• เครื่องหักความแรง:

• LLVD1: 2*63A/1P+3*100A/1P

• LLVD2: 2*63A/1P+3*100A/1P

• BLVD:2*100A/1P

• SPD DC: 10kA/20kA, 8/20μs

เครื่องปรับ

• ความดันทางเข้า:85VAC ~ 300VAC, ระดับ 220VAC

• ประสิทธิภาพ: >96%

• ปริมาตรการประกอบไฟฟ้า: 3000W (176~300VAC)

• อุณหภูมิการทํางาน: ∼40 °C ~ +75 °C (แรงผลิตเต็มต่ํากว่า 50 °C)

• ขนาด: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)

• น้ําหนัก: ≤2kg

• ระบบการเย็น: การเย็นแบบบังคับ

• ค่าประสิทธิภาพ ≥099

• THD: ≤ 5%

• การออกแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบ

เครื่องควบคุม

• รูปแบบ: MC2600

• การเข้าสัญญาณ: 3 AI (3 อัมบิเรนท์เทมปอร์), 7 DI

• การออกสัญญาณเตือน: 6 การติดต่อแห้ง

• สายพานสื่อสาร: RS232/485, SNMP

• รูปแบบการแสดง: LCD

สิ่งแวดล้อม

• อุณหภูมิการทํางาน: ∼40 °C ~ +65 °C (ผลิตเต็มต่ํากว่า 50 °C)

• อุณหภูมิการเก็บรักษา: 40 °C ~ + 70 °C

• ความชื้นในการทํางาน: 5% ~ 95% (ไม่หมัก)

• ความสูง: 0 ~ 3000m (ถ้าความสูงอยู่ในช่วง 2000m ถึง 3000m, อุณหภูมิการทํางานสูงสุดจะลดลง 1 °C เมื่อความสูงเพิ่มขึ้น 200m.)
