ระบบไฟ DC พร้อมการจัดการระยะไกลแบบบูรณาการสำหรับเครือข่ายโทรคมนาคม

ภาพรวมผลิตภัณฑ์

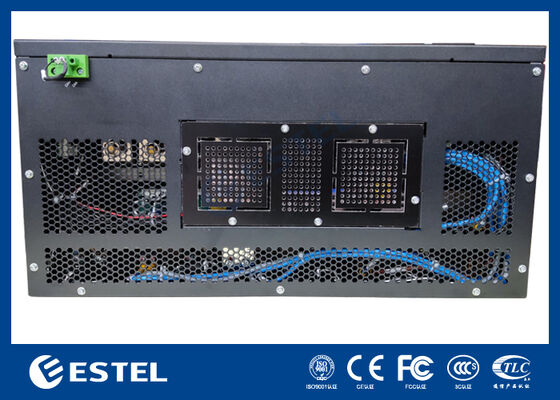

ET48450-M7F65ระบบไฟ DC แบบแร็คให้โซลูชันไฟ DC ที่มีความจุสูงและทนทาน ซึ่งออกแบบมาโดยเฉพาะสำหรับโครงสร้างพื้นฐานโทรคมนาคม การดำเนินงานของศูนย์ข้อมูล และการใช้งานในอุตสาหกรรมที่ต้องการการจ่ายไฟ DC ที่เชื่อถือได้ โดยรับอินพุตสามเฟส 380VAC และส่งออก DC ที่เสถียร ปรับได้ระหว่าง –43VDC ถึง –58VDC โดยมีจุดปฏิบัติการเล็กน้อยที่ –53.5VDC ด้วยความสามารถในการส่งออกสูงสุด 18kW ระบบนี้รองรับการติดตั้งที่มีความต้องการสูงได้อย่างน่าเชื่อถือ ในขณะที่บรรลุประสิทธิภาพการแปลงพลังงานเกิน 96%

ด้วยการออกแบบแบบโมดูลาร์และซ้ำซ้อน ระบบรองรับโมดูล rectifier สูงสุด 6*3000W ที่กำหนดค่าสำหรับการซ้ำซ้อน N+1 โดยแต่ละโมดูลขนาดกะทัดรัดมีน้ำหนักน้อยกว่า 2 กก. ตัว rectifier ใช้การระบายความร้อนด้วยอากาศแบบบังคับ ทำค่าตัวประกอบกำลังไฟฟ้าใกล้เคียงหนึ่ง (≥0.99) และรักษาค่าความเพี้ยนฮาร์มอนิกทั้งหมดต่ำ (THDi ≤5%) เพื่อการแปลงพลังงานที่มีประสิทธิภาพและสะอาด ด้วยการบำรุงรักษาด้านหน้า การเดินสายไฟแผงด้านบน และการป้องกันการบุกรุก IP20 แชสซีแบบติดตั้งบนแร็ค 5U เน้นความปลอดภัยในการปฏิบัติงาน ความสะดวกในการบริการ และการรวมเข้ากับตู้ขนาด 19 นิ้วมาตรฐานอย่างตรงไปตรงมา

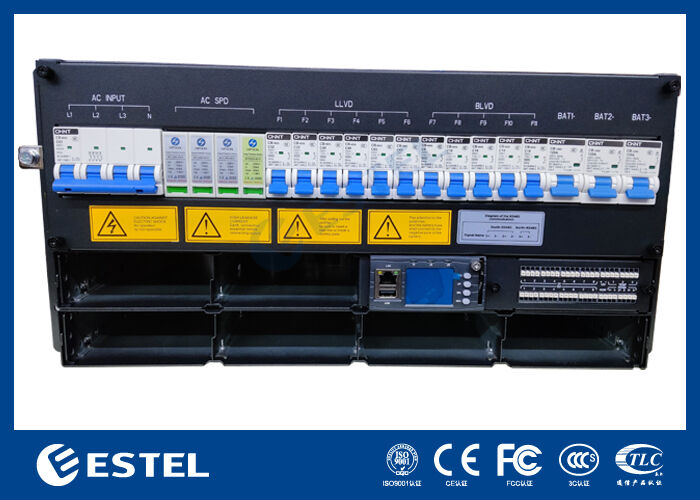

แผงจ่ายไฟ DC ติดตั้งเบรกเกอร์วงจรแบตเตอรี่ 3*125A/1P และมีฟังก์ชัน LLVD และ BLVD สำหรับการจัดการพลังงานที่ปลอดภัยและยืดหยุ่น ระบบอัจฉริยะจัดทำโดยคอนโทรลเลอร์เฉพาะที่มีอินพุตเซ็นเซอร์อะนาล็อก 4 ตัว, อินพุตสถานะดิจิทัล 8 ตัว และรีเลย์เตือนแบบหน้าสัมผัสแห้งที่กำหนดค่าได้ 8 ตัว การตรวจสอบและจัดการระยะไกลเปิดใช้งานผ่านอินเทอร์เฟซ RS232/485 และ SNMP ในขณะที่จอแสดงผล LCD ในตัวช่วยให้สามารถดูสถานะและการกำหนดค่าในพื้นที่ได้

ออกแบบมาเพื่อทำงานในสภาวะที่ต้องการ ระบบทำงานในช่วงอุณหภูมิที่ขยายจาก –40℃ ถึง +65℃ ทนต่อความชื้นสัมพัทธ์ตั้งแต่ 5% ถึง 95% (ไม่ควบแน่น) และรักษาประสิทธิภาพเต็มที่ที่ระดับความสูงสูงสุด 3000 เมตร การรวมสถาปัตยกรรมแบบโมดูลาร์ที่ปรับขนาดได้เข้ากับความน่าเชื่อถือที่พิสูจน์แล้ว ระบบไฟ DC 18kW นี้เป็นโซลูชันพลังงานที่แข็งแกร่งและปรับขนาดได้สำหรับโครงสร้างพื้นฐานที่สำคัญ ซึ่งการมีอยู่ของพลังงานเป็นสิ่งสำคัญยิ่ง

ระบบ

• ขนาด: 482.0(กว้าง) × 350.0(ลึก) × 5U(สูง)

• น้ำหนัก: ≤25 กก. (ไม่มี rectifier)

• โหมดระบายความร้อน: การระบายความร้อนตามธรรมชาติ

• โหมดการติดตั้ง: ติดตั้งบนแร็คขนาด 19 นิ้ว หรือภายในตู้

• โหมดการเดินสายไฟ: ช่องเข้าด้านบนและช่องออกด้านบน

• โหมดการบำรุงรักษา: การบำรุงรักษาด้านหน้า รองรับการเปลี่ยนแปลงระดับโมดูล

• ระดับการป้องกัน: IP20

การกระจาย AC

• โหมดอินพุต: 380VAC สามเฟส, 63A/4P

• ความถี่อินพุต: 45–66Hz, ค่าพิกัด: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

การกระจาย DC

• แรงดันไฟขาออก: –43 ~ –58VDC, ค่าพิกัด: –53.5VDC

• ความจุสูงสุด:18kW(6*3kw, N+1 redundancy)

• เบรกเกอร์แบตเตอรี่: 3*125A/1P

• เบรกเกอร์โหลด:

• LLVD: 2*32A/1P+2*40A/1P+2*63A/1P

• BLVD: 1*6A/1P+2*10A/1P+2*16A/1P

• DC SPD: 10kA/20kA, 8/20μs

Rectifier

• แรงดันไฟฟ้าขาเข้า: 85VAC ~ 300VAC, พิกัด 220VAC

• ประสิทธิภาพ: >96%

• กำลังไฟพิกัด: 3000W (176–300VAC)

• อุณหภูมิในการทำงาน: –40℃ ~ +75℃ (เอาต์พุตเต็มที่ต่ำกว่า 50℃)

• ขนาด: 106.5 มม.(กว้าง) × 286 มม.(ลึก) × 41.5 มม.(สูง) (1U/สูง)

• น้ำหนัก: ≤2 กก.

• โหมดระบายความร้อน: การระบายความร้อนแบบบังคับ

• ตัวประกอบกำลังไฟฟ้า: ≥0.99

• THD: ≤5%

• เอาต์พุต DC: –43 ~ –58VDC, พิกัด –53.5VDC, สูงสุด 55A

คอนโทรลเลอร์

• รุ่น: MC2900

• อินพุตสัญญาณ: 4 AI (อุณหภูมิแวดล้อม 3 ตัว, ความชื้น 1 ตัว), 8 DI

• เอาต์พุตสัญญาณเตือน: 8 หน้าสัมผัสแห้ง

• พอร์ตสื่อสาร: RS232/485, SNMP

• โหมดการแสดงผล: LCD

สภาพแวดล้อม

• อุณหภูมิในการทำงาน: –40℃ ~ +65℃ (เอาต์พุตเต็มที่ต่ำกว่า 50℃)

• อุณหภูมิในการจัดเก็บ: –40℃ ~ +70℃

• ความชื้นในการทำงาน: 5% ~ 95% (ไม่ควบแน่น)

• ระดับความสูง: 0 ~ 3000m (หากระดับความสูงอยู่ในช่วง 2000m ถึง 3000m อุณหภูมิในการทำงานสูงสุดจะลดลง 1℃ เมื่อระดับความสูงเพิ่มขึ้น 200m)
