ระบบจ่ายไฟ Rectifier DC48V ของ 6U Telecom พร้อมรีโมทคอนโทรลในตัว

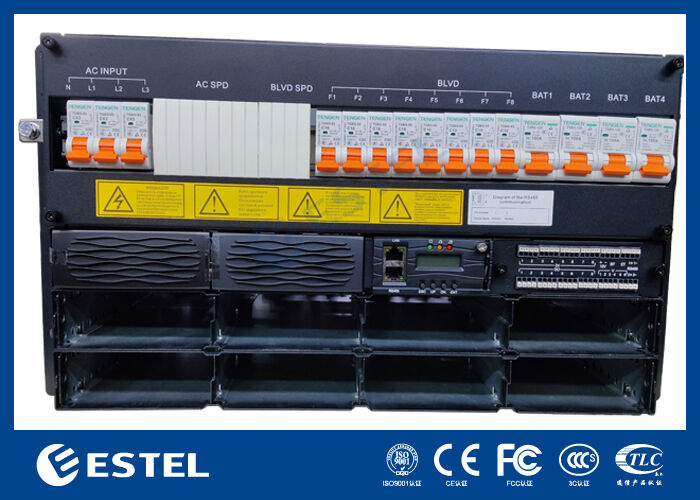

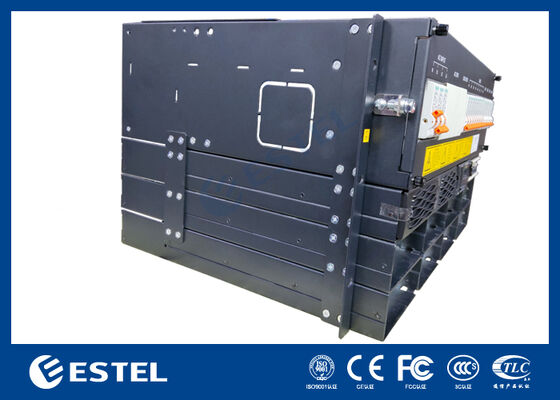

ภาพรวมผลิตภัณฑ์

ออกแบบมาสำหรับงานโทรคมนาคม, ศูนย์ข้อมูล, และงานอุตสาหกรรมที่ต้องการประสิทธิภาพสูง ระบบจ่ายไฟ DC Rack รุ่น ET48400-M5E86B มอบพลังงาน DC ที่ทนทานและมีความจุสูง รับอินพุต 380VAC แบบสามเฟส ให้เอาต์พุตที่เสถียรและปรับได้ตั้งแต่ –43VDC ถึง –58VDC (โดยทั่วไป –53.5VDC) ที่ความจุสูงสุด 24kW และประสิทธิภาพเกิน 96%

การออกแบบแบบโมดูลาร์รองรับการสำรองข้อมูลแบบ N+1 ด้วยโมดูล rectifier สูงสุดแปดตัว 3000W แต่ละตัวให้การแปลงที่มีประสิทธิภาพสูงด้วยตัวประกอบกำลังไฟฟ้า ≥0.99 และ THDi ≤5% ติดตั้งในแชสซี 6U ที่ปรับให้เหมาะสมกับการบริการ พร้อมช่องเข้าด้านหน้าและการเดินสายไฟด้านบน ทำให้การติดตั้งและการบำรุงรักษาง่ายขึ้น แผงจ่ายไฟ DC มีเบรกเกอร์วงจรแบตเตอรี่ 4*100A/1P, LLVD ที่ปรับขนาดได้, และ BLVD เพื่อการจัดการพลังงานที่ยืดหยุ่น

คอนโทรลเลอร์เฉพาะพร้อมอินพุตแบบอะนาล็อก/ดิจิทัลและรีเลย์สัญญาณเตือนภัยที่กำหนดค่าได้ พร้อมด้วยอินเทอร์เฟซ RS232/485 และ SNMP ให้การตรวจสอบทั้งในพื้นที่และระยะไกลอย่างครอบคลุม ออกแบบมาให้ทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมที่รุนแรง (–40℃ ถึง +65℃, ความชื้นสัมพัทธ์สูงสุด 95%, ระดับความสูง 3000 เมตร) ระบบนี้มอบรากฐานพลังงานที่แข็งแกร่งและปรับขนาดได้สำหรับโครงสร้างพื้นฐานที่สำคัญ

ระบบ

• ขนาด: 482.0(กว้าง) × 350.0(ลึก) × 6U(สูง)

• น้ำหนัก: ≤25 กก. (ไม่รวม rectifier)

• โหมดระบายความร้อน: ระบายความร้อนตามธรรมชาติ

• โหมดการติดตั้ง: ติดตั้งบนแร็คขนาด 19 นิ้ว หรือภายในตู้

• โหมดการเดินสายไฟ: ช่องเข้าด้านบนและช่องออกด้านบน

• โหมดการบำรุงรักษา: การบำรุงรักษาด้านหน้า, รองรับการเปลี่ยนเกรดโมดูล

• ระดับการป้องกัน: IP20

การจ่ายไฟ AC

• โหมดอินพุต:380VAC สามเฟส, 3*63A/1P+N

• ความถี่อินพุต: 45–66Hz, ค่าพิกัด: 50Hz/60Hz

การจ่ายไฟ DC

• แรงดันไฟฟ้าขาออก: –43 ~ –58VDC, ค่าพิกัด: –53.5VDC

• ความจุสูงสุด: 24kW (8*3kw, การสำรองข้อมูลแบบ N+1)

• เบรกเกอร์แบตเตอรี่:4*100A/1P

• เบรกเกอร์โหลด:

• LLVD*2: ใช้กับกล่องจ่ายไฟ

• BLVD:4*16A/1P+4*10A/1P

Rectifier

• แรงดันไฟฟ้าขาเข้า:85VAC ~ 300VAC, พิกัด 220VAC

• ประสิทธิภาพ: >96%

• กำลังไฟพิกัด: 3000W (176–300VAC)

• อุณหภูมิในการทำงาน: –40℃ ~ +75℃ (เอาต์พุตเต็มที่ต่ำกว่า 50℃)

• ขนาด: 106.5 มม.(กว้าง) × 286 มม.(ลึก) × 41.5 มม.(สูง) (1U/สูง)

• น้ำหนัก: ≤2 กก.

• โหมดระบายความร้อน: ระบายความร้อนด้วยพัดลม

• ตัวประกอบกำลังไฟฟ้า: ≥0.99

• THD: ≤5%

• เอาต์พุต DC: –43 ~ –58VDC, พิกัด –53.5VDC, สูงสุด 55A

คอนโทรลเลอร์

• รุ่น: MC2600

• อินพุตสัญญาณ: 2 AI (อุณหภูมิแวดล้อม 2), 8 DI

• เอาต์พุตสัญญาณเตือน: 8 หน้าสัมผัสแห้ง

• พอร์ตสื่อสาร: RS232/485, SNMP

• โหมดการแสดงผล: LCD

สภาพแวดล้อม

• อุณหภูมิในการทำงาน: –40℃ ~ +65℃ (เอาต์พุตเต็มที่ต่ำกว่า 50℃)

• อุณหภูมิในการจัดเก็บ: –40℃ ~ +70℃

• ความชื้นในการทำงาน: 5% ~ 95% (ไม่ควบแน่น)

• ระดับความสูง: 0 ~ 3000 เมตร (หากระดับความสูงอยู่ในช่วง 2000 เมตร ถึง 3000 เมตร อุณหภูมิในการทำงานสูงสุดจะลดลง 1℃ เมื่อระดับความสูงเพิ่มขึ้น 200 เมตร)
