ระบบพลังงานแบบ DC พร้อมบริหารจัดการทางไกลแบบบูรณาการสําหรับเครือข่ายโทรคมนาคม

ภาพรวมสินค้า

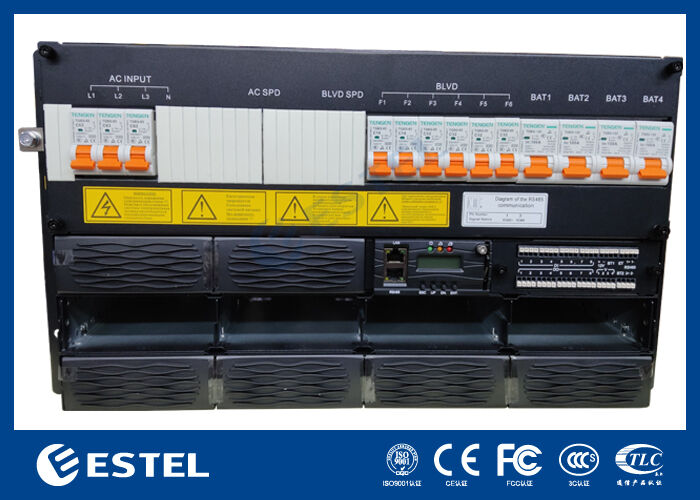

ET48400ระบบพลังงานเรคดาร์ซี (DC rack power system) ให้บริการกับระบบพลังงานดาร์ซี (DC power solution) ที่มีความจุสูงและยืดหยุ่น ที่ถูกออกแบบมาโดยเฉพาะสําหรับพื้นฐานโทรคมนาคม การดําเนินงานของศูนย์ข้อมูลและการใช้งานอุตสาหกรรมที่ต้องการการกระจายพลังงาน DC ที่น่าเชื่อถือ. มันยอมรับ 380VAC ไฟเข้าสามเฟสและส่งผลิต DC ที่มั่นคง ปรับระหว่าง 43VDC ถึง 58VDC, กับจุดทํางานนามสัญลักษณ์ของ 53.5VDCระบบนี้สามารถรองรับการติดตั้งที่มีความต้องการสูงได้อย่างน่าเชื่อถือ และยังสามารถบรรลุประสิทธิภาพในการแปลงพลังงานได้มากกว่า 96%.

ด้วยการออกแบบแบบโมดูลและเรดดันต์ ระบบนี้รองรับโมดูลปรับความแรงสูงสุด 8*3000W ที่ตั้งค่าให้ N+1 เรดดันซ์ โดยโมดูลคอมแพคต์แต่ละโมดูลมีน้ําหนักต่ํากว่า 2 กิโลกรัมเครื่องปรับความเรียบง่ายใช้เครื่องปรับความเย็นด้วยอากาศ, ประสบประสิทธิภาพเกือบหนึ่งหน่วย (≥ 0.99) และรักษาความบิดเบือนฮาร์มอนิกรวมต่ํา (THDi ≤ 5%) สําหรับการแปลงพลังงานที่ประสิทธิภาพและสะอาดและ IP20 การป้องกันการเข้า, หม้อชาสีที่สามารถติดตั้ง rack 6U เน้นความปลอดภัยในการใช้งาน, ความสะดวกในการใช้งาน, และการบูรณาการที่ตรงไปตรงมาในตู้ 19 นิ้วมาตรฐาน.

แผนกระจายไฟฟ้าแบบ DC มีเครื่องตัดวงจรแบตเตอรี่ 4*100A/1P และรวม 2*LLVD ที่สามารถปรับขนาดได้ และการทํางานของแบตเตอรี่ความดันต่ํา Disconnect (BLVD) สําหรับการจัดการพลังงานที่ปลอดภัยและยืดหยุ่น8 การเข้าสถานะดิจิตอล, และ 8 รีเล่ระดับสัญญาณติดต่อแห้งที่สามารถตั้งค่าได้ การติดตามและบริหารระยะไกลสามารถผ่าน RS232/485 และ SNMPขณะที่จอ LCD ที่บูรณาการทําให้สามารถดูสถานะและการตั้งค่าสถานะในท้องถิ่น.

การออกแบบให้ทํางานในสภาพที่ต้องการ ระบบทํางานในช่วงอุณหภูมิที่ขยายออกไปจาก 40 °C ถึง + 65 °C ทนความชื้นสัมพัทธ์จาก 5% ถึง 95%และรักษาความสามารถเต็มที่ในความสูงสูงถึง 3000 เมตรการผสมผสานโครงสร้างแบบจําลองขนาดใหญ่กับความน่าเชื่อถือที่พิสูจน์ระบบพลังงานแบบตรงกัน 24kW นี้เป็นทางออกที่แข็งแกร่งและสามารถปรับขนาดได้ สําหรับโครงสร้างพื้นฐานที่สําคัญ.

ระบบ

• ขนาด: 482.0 ((W) × 350.0 ((D) × 6U ((H)

• น้ําหนัก: ≤25kg (ไม่รวมเครื่องปรับ)

• ระบบการเย็น: การเย็นตามธรรมชาติ

• รูปแบบการติดตั้ง: ติดตั้งบน rack 19 นิ้วหรือภายในตู้

• รูปแบบการเชื่อม: ทางเข้าด้านบนและทางออกด้านบน

• รูปแบบการบํารุงรักษา: การบํารุงรักษาด้านหน้า, การเปลี่ยนแปลงระดับของโมดูลสนับสนุน

• ระดับการป้องกัน: IP20

การกระจาย AC

• รูปแบบการใส่:380VAC สามเฟส 3*63A/1P+N

• ความถี่ทางเข้า: 4566Hz ค่านิยม: 50Hz/60Hz

การกระจาย DC

• ความกระชับกําลังออก: 43 ~ 58VDC, หมายเลขค่า: 53.5VDC

• ความจุสูงสุด:24kW ((8*3kw, N + 1 ความอุดหนุน)

• เครื่องตัดแบตเตอรี่:4*100A/1P

• เครื่องหักความแรง:

• LLVD*2: ใช้กับกล่องกระจาย

• BLVD:2*16A/1P+4*32A/1P

เครื่องปรับ

• ความดันทางเข้า:85VAC ~ 300VAC, ระดับ 220VAC

• ประสิทธิภาพ: >96%

• ปริมาตรการประกอบไฟฟ้า: 3000W (176~300VAC)

• อุณหภูมิการทํางาน: ∼40 °C ~ +75 °C (แรงผลิตเต็มต่ํากว่า 50 °C)

• ขนาด: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)

• น้ําหนัก: ≤2kg

• ระบบการเย็น: การเย็นแบบบังคับ

• ค่าประสิทธิภาพ ≥099

• THD: ≤ 5%

• การออกแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบแบบ

เครื่องควบคุม

• รูปแบบ: MC2600

• การเข้าสัญญาณ: 3 AI (3 อัมบิเรนท์เทมปอร์), 8 DI

• การออกสัญญาณเตือน: 8 การติดต่อแห้ง

• สายพานสื่อสาร: RS232/485, SNMP

• รูปแบบการแสดง: LCD

สิ่งแวดล้อม

• อุณหภูมิการทํางาน: ∼40 °C ~ +65 °C (ผลิตเต็มต่ํากว่า 50 °C)

• อุณหภูมิการเก็บรักษา: 40 °C ~ + 70 °C

• ความชื้นในการทํางาน: 5% ~ 95% (ไม่หมัก)

• ความสูง: 0 ~ 3000m (ถ้าความสูงอยู่ในช่วง 2000m ถึง 3000m, อุณหภูมิการทํางานสูงสุดจะลดลง 1 °C เมื่อความสูงเพิ่มขึ้น 200m.)
