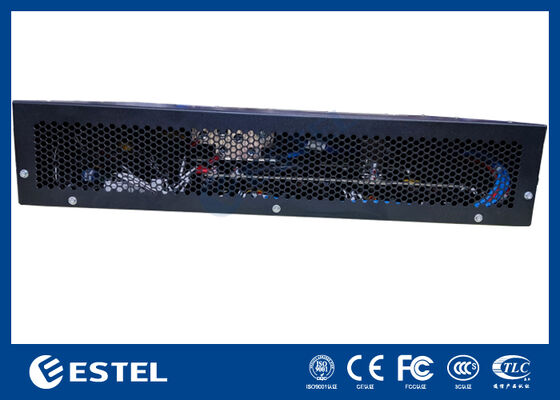

ระบบ Rectifier DC48V พร้อมการจัดการระยะไกลสำหรับอุปกรณ์โทรคมนาคม

ภาพรวมผลิตภัณฑ์

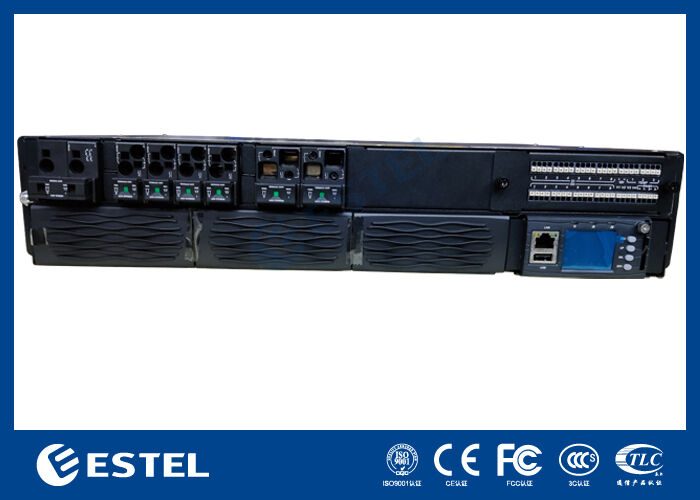

ET48150-M5I32ระบบจ่ายไฟ DC แบบแร็คให้โซลูชันพลังงาน DC ที่มีความจุสูงและยืดหยุ่น ซึ่งออกแบบมาโดยเฉพาะสำหรับโครงสร้างพื้นฐานโทรคมนาคม การดำเนินงานของศูนย์ข้อมูล และการใช้งานในอุตสาหกรรมที่ต้องการการจ่ายไฟ DC ที่เชื่อถือได้ โดยรับอินพุตเฟสเดียว 220VAC และให้เอาต์พุต DC ที่เสถียร ปรับได้ระหว่าง –43VDC ถึง –58VDC โดยมีจุดปฏิบัติการเล็กน้อยที่ –53.5VDC ด้วยความสามารถในการส่งออกสูงสุด 9kW ระบบนี้รองรับการติดตั้งที่มีความต้องการสูงได้อย่างน่าเชื่อถือ ในขณะที่บรรลุประสิทธิภาพการแปลงพลังงานเกิน 96%

ด้วยการออกแบบแบบโมดูลาร์และซ้ำซ้อน ระบบรองรับโมดูล rectifier สูงสุด 3*3000W ที่กำหนดค่าสำหรับการซ้ำซ้อนแบบ N+1 โดยแต่ละโมดูลขนาดกะทัดรัดมีน้ำหนักน้อยกว่า 2 กก. ตัว rectifier ใช้การระบายความร้อนด้วยอากาศแบบบังคับ ทำค่าตัวประกอบกำลังไฟฟ้าใกล้เคียงหนึ่ง (≥0.99) และรักษาค่าความเพี้ยนฮาร์มอนิกทั้งหมด (THDi ≤5%) ต่ำสำหรับการแปลงพลังงานที่มีประสิทธิภาพและสะอาด ด้วยการบำรุงรักษาด้านหน้า การเดินสายไฟแผงด้านบน และการป้องกันการบุกรุก IP20 แชสซีแบบติดตั้งบนแร็ค 2U เน้นความปลอดภัยในการปฏิบัติงาน ความสะดวกในการบริการ และการรวมเข้ากับตู้ขนาด 19 นิ้วมาตรฐานได้อย่างง่ายดาย

แผงจ่ายไฟ DC ติดตั้งเบรกเกอร์วงจรแบตเตอรี่ 2*100A/1PN และมีฟังก์ชัน Battery Low Voltage Disconnect (BLVD) เพื่อการจัดการพลังงานที่ปลอดภัยและยืดหยุ่น ระบบอัจฉริยะจัดทำโดยคอนโทรลเลอร์เฉพาะที่มีอินพุตเซ็นเซอร์อะนาล็อก 3 ตัว, อินพุตสถานะดิจิทัล 8 ตัว และรีเลย์เตือนแบบหน้าสัมผัสแห้งที่กำหนดค่าได้ 8 ตัว การตรวจสอบและจัดการระยะไกลเปิดใช้งานผ่านอินเทอร์เฟซ RS232/485 และ SNMP ในขณะที่จอแสดงผล LCD ในตัวช่วยให้สามารถดูสถานะและการกำหนดค่าในพื้นที่ได้

ได้รับการออกแบบมาให้ทำงานในสภาวะที่ต้องการ ระบบทำงานในช่วงอุณหภูมิที่ขยายจาก –40℃ ถึง +65℃ ทนต่อความชื้นสัมพัทธ์ตั้งแต่ 5% ถึง 95% (ไม่ควบแน่น) และรักษาประสิทธิภาพเต็มที่ที่ระดับความสูงสูงสุด 3000 เมตร การรวมสถาปัตยกรรมแบบโมดูลาร์ที่ปรับขนาดได้เข้ากับความน่าเชื่อถือที่พิสูจน์แล้ว ระบบจ่ายไฟ DC 9kW นี้เป็นโซลูชันพลังงานที่แข็งแกร่งและปรับขนาดได้สำหรับโครงสร้างพื้นฐานที่สำคัญ ซึ่งการมีพลังงานเป็นสิ่งสำคัญยิ่ง

ระบบ

• ขนาด: 482.0(กว้าง) × 350.0(ลึก) × 2U(สูง)

• น้ำหนัก: ≤15 กก. (ไม่มี rectifier)

• โหมดระบายความร้อน: การระบายความร้อนตามธรรมชาติ

• โหมดการติดตั้ง: ติดตั้งบนแร็คขนาด 19 นิ้ว หรือภายในตู้

• โหมดการเดินสายไฟ: ทางเข้าด้านบนและทางออกด้านบน

• โหมดการบำรุงรักษา: การบำรุงรักษาด้านหน้า รองรับการเปลี่ยนเกรดโมดูล

• ระดับการป้องกัน: IP20

การกระจาย AC

• โหมดอินพุต:220VAC เฟสเดียว, 16A/2P

• ความถี่อินพุต: 45–66Hz, ค่าพิกัด: 50Hz/60Hz

การกระจาย DC

• แรงดันไฟขาออก: –43 ~ –58VDC, ค่าพิกัด: –53.5VDC

• ความจุสูงสุด: 9kW (3*3kw, ความซ้ำซ้อน N+1)

• เบรกเกอร์แบตเตอรี่:2*100A/1PN

• เบรกเกอร์โหลด: BLVD:1*10A/1P+1*16A/1P+1*25A/1P+1*32A/1P

Rectifier

• แรงดันไฟฟ้าขาเข้า:85VAC ~ 300VAC, พิกัด 220VAC

• ประสิทธิภาพ: >96%

• กำลังไฟพิกัด: 3000W (176–300VAC)

• อุณหภูมิในการทำงาน: –40℃ ~ +75℃ (เอาต์พุตเต็มที่ต่ำกว่า 50℃)

• ขนาด: 106.5 มม.(กว้าง) × 286 มม.(ลึก) × 41.5 มม.(สูง) (1U/สูง)

• น้ำหนัก: ≤2 กก.

• โหมดระบายความร้อน: การระบายความร้อนแบบบังคับ

• ตัวประกอบกำลังไฟฟ้า: ≥0.99

• THD: ≤5%

• เอาต์พุต DC: –43 ~ –58VDC, พิกัด –53.5VDC, สูงสุด 55A

คอนโทรลเลอร์

• รุ่น: MC2900

• อินพุตสัญญาณ: 3 AI (อุณหภูมิแวดล้อม 3 ตัว), 8 DI

• เอาต์พุตสัญญาณเตือน: 8 หน้าสัมผัสแห้ง

• พอร์ตสื่อสาร: RS232/485, SNMP

• โหมดการแสดงผล: LCD

สภาพแวดล้อม

• อุณหภูมิในการทำงาน: –40℃ ~ +65℃ (เอาต์พุตเต็มที่ต่ำกว่า 50℃)

• อุณหภูมิในการจัดเก็บ: –40℃ ~ +70℃

• ความชื้นในการทำงาน: 5% ~ 95% (ไม่ควบแน่น)

• ระดับความสูง: 0 ~ 3000 ม. (หากระดับความสูงอยู่ในช่วง 2000 ม. ถึง 3000 ม. อุณหภูมิในการทำงานสูงสุดจะลดลง 1℃ เมื่อระดับความสูงเพิ่มขึ้น 200 ม.)
