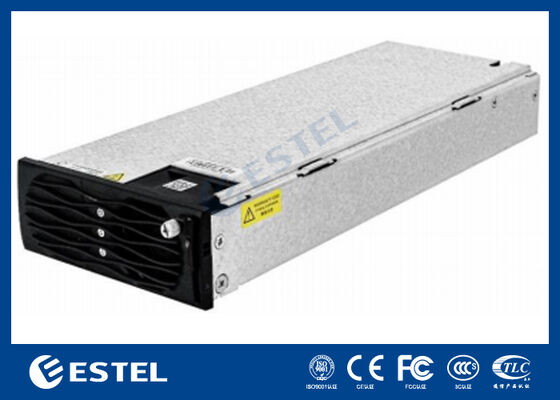

IP123000G2A โมดูลอินเวอร์เตอร์สื่อสารพร้อม 3 พอร์ต – อินพุต/เอาต์พุต AC/DC, ช่วงอุณหภูมิกว้าง, และการตรวจสอบอัจฉริยะสำหรับการจัดการเครือข่าย

ภาพรวมผลิตภัณฑ์

The โมดูลอินเวอร์เตอร์สื่อสาร IP123000G2A ถูกสร้างขึ้นด้วย สามพอร์ต: อินพุต AC, เอาต์พุต AC และอินพุต/เอาต์พุต DC. วัตถุประสงค์หลักคือการรักษาแหล่งจ่ายไฟ AC ที่เสถียรให้กับโหลดที่สำคัญโดยการเลือกแหล่งพลังงานที่มีอยู่ได้อย่างชาญฉลาด:

• เมื่อไฟ AC ปกติ: โมดูลจะประมวลผลแหล่งจ่ายไฟ AC ผ่านการแก้ไขและส่งมอบ เอาต์พุต AC ที่เสถียรให้กับโหลด

• เมื่อไฟ AC ไม่พร้อมใช้งาน: โมดูลจะ สลับไปที่อินพุต DC โดยอัตโนมัติ และแปลงไฟ DC เป็น เอาต์พุต AC เพื่อให้มั่นใจถึงความต่อเนื่องของพลังงานสำหรับอุปกรณ์ที่จำเป็น (กลยุทธ์การสลับขึ้นอยู่กับการกำหนดค่าระบบ)

สอดคล้องกับมาตรฐานไฟฟ้าและข้อบังคับของอุตสาหกรรมที่เกี่ยวข้อง และให้ การจัดการเครือข่าย + การตรวจสอบอัจฉริยะ สำหรับโครงสร้างพื้นฐานโทรคมนาคม/ICT สมัยใหม่ นอกจากนี้ยังรองรับ การทำงานแบบขนานของโมดูลสูงสุด 3 โมดูล ทำให้สามารถขยายความจุและการออกแบบที่มีความพร้อมใช้งานสูงขึ้น

คุณสมบัติหลัก

• การถ่ายโอนแหล่งจ่ายไฟ AC/DC อัตโนมัติ: การทำงานแบบ AC ก่อนพร้อมการกลับด้านสำรอง DC เมื่อ AC ล้มเหลว ลดความเสี่ยงในการหยุดทำงาน

• การออกแบบแบบบูรณาการสามพอร์ต: อินพุต/เอาต์พุต AC และอินพุต/เอาต์พุต DC ในหนึ่งโมดูล—ช่วยลดความซับซ้อนในการรวมระบบและการบำรุงรักษา

• การจัดการเครือข่ายและการตรวจสอบอัจฉริยะ: การมองเห็นสถานะการทำงาน ระยะไกล สัญญาณเตือน และพารามิเตอร์หลัก (รายการที่แน่นอนขึ้นอยู่กับโปรโตคอลการตรวจสอบและระบบ)

• การปฏิบัติตามมาตรฐาน + ความพร้อมของ EMC: ออกแบบมาเพื่อให้เป็นไปตามมาตรฐานไฟฟ้าและข้อกำหนดของอุตสาหกรรม เหมาะสำหรับการใช้งานระดับโทรคมนาคม

• การทำงานแบบขนานสูงสุด 3 โมดูล: รองรับการแบ่งปันโหลดและสถาปัตยกรรมพลังงานที่ปรับขนาดได้ สามารถใช้สำหรับการซ้ำซ้อน (เช่น N+1) ขึ้นอยู่กับการออกแบบระบบ

• ความสามารถในสภาพแวดล้อมที่รุนแรง: ช่วงอุณหภูมิ/ความชื้นและความสามารถในการปรับตัวให้เข้ากับระดับความสูงสำหรับไซต์กลางแจ้งและสิ่งอำนวยความสะดวกขอบ

ข้อมูลจำเพาะหลัก

เงื่อนไขด้านสิ่งแวดล้อม

• อุณหภูมิในการทำงาน: -20°C ถึง +75°C (ลดกำลังไฟจาก 45°C ถึง 75°C)

• อุณหภูมิในการจัดเก็บ: -40°C ถึง +75°C

• ความชื้นสัมพัทธ์: 5% ถึง 95%RH, ไม่ควบแน่น

• ระดับความสูง: ≤ 4000 ม. (อุณหภูมิลดลง 1°C ต่อความสูง 200 ม. เป็นข้อมูลอ้างอิงสำหรับการปรับตัวให้เข้ากับระดับความสูง)

อินพุตไฟฟ้า (เฟสเดียว)

• โหมดอินพุต: TT/TNIT (อินพุตเฟสเดียว)

• ช่วงแรงดันไฟฟ้าอินพุต: 176 Vac ถึง 265 Vac

• แรงดันไฟฟ้าอินพุตพิกัด: 220 Vac

• แรงดันไฟฟ้าอินพุตสูงสุด: 300 Vac

• กระแสไฟเข้าสูงสุด: 22 A

• กระแสไฟกระชากเริ่มต้น: ≤ 15 A

พิกัดเอาต์พุต (แรงดันไฟฟ้า/ความถี่เอาต์พุต AC, ช่วงบัส DC, ประสิทธิภาพ, การป้องกัน, ประเภทอินเทอร์เฟซการสื่อสาร, ขนาด, น้ำหนัก, วิธีการระบายความร้อน) ควรได้รับการยืนยันโดยเอกสารข้อมูล/ป้ายชื่ออย่างเป็นทางการ

สถานการณ์การใช้งานทั่วไป

• ไซต์โทรคมนาคม / สถานีฐาน: รับประกันการจ่ายไฟ AC อย่างต่อเนื่องสำหรับอุปกรณ์ส่งสัญญาณ สวิตช์ เราเตอร์ และตัวควบคุมไซต์

• โครงสร้างพื้นฐานเครือข่ายและขอบ: ห้องข้อมูลขนาดเล็ก ตู้ขอบ โหนดแบบกระจาย—โดยเฉพาะอย่างยิ่งที่การตรวจสอบระยะไกลช่วยลดการเข้าชมในสถานที่

• เครือข่ายส่วนตัวและการสื่อสารทางอุตสาหกรรม: การขนส่งทางราง เครือข่ายความปลอดภัยสาธารณะ/ฉุกเฉิน การสื่อสารด้านสาธารณูปโภคด้านพลังงาน—ที่ความต่อเนื่องและการปฏิบัติตามข้อกำหนดมีความสำคัญ

• โหลดวิกฤตที่ใช้แบตเตอรี่: ระบบที่ใช้สตริงแบตเตอรี่ DC หรือบัส DC สำหรับไฟสำรอง ซึ่งต้องการการแปลง DC เป็น AC ที่เชื่อถือได้ในระหว่างที่ไฟดับ

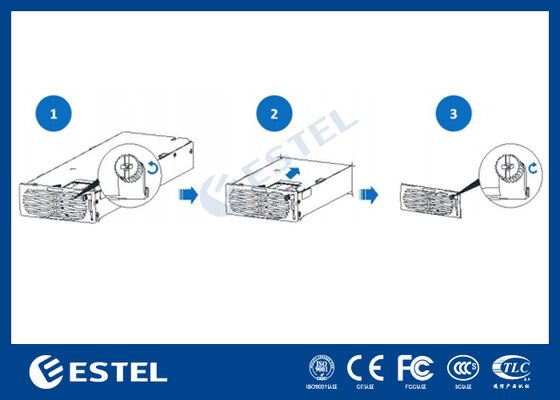

การติดตั้งและการทำงานแบบขนาน (คำแนะนำเชิงปฏิบัติ)

ตำแหน่งการติดตั้ง: โดยทั่วไปจะติดตั้งภายในแร็ค/ตู้ไฟโทรคมนาคม ตรวจสอบให้แน่ใจว่ามีการระบายอากาศที่เพียงพอและอยู่ห่างจากแหล่งความร้อนและความชื้นโดยตรง ใช้ราง/รูยึดและข้อกำหนดแรงบิดที่ผู้ผลิตกำหนด

หลักการเดินสายไฟ (แนวทางปฏิบัติที่ดีที่สุดทั่วไป):

1. จัดให้มีการป้องกันที่สอดคล้องกับต้นน้ำของ อินพุต AC (เบรกเกอร์/ฟิวส์และการต่อสายดิน)

2. เชื่อมต่อ เอาต์พุต AC กับบัสโหลดที่ได้รับการป้องกันหรือหน่วยกระจาย

3. เชื่อมต่อ อินพุต/เอาต์พุต DC กับบัส DC หรือระบบแบตเตอรี่ตามขั้วและข้อกำหนดขนาดสายเคเบิล

4. ใช้ การต่อสายดินที่เชื่อถือได้ และเดินสายเคเบิลการตรวจสอบ/การสื่อสารพร้อมการป้องกันและการแยกจากสายไฟเพื่อลด EMI

การทำงานแบบขนาน (สูงสุด 3 โมดูล):

• ใช้รุ่น/เวอร์ชันเดียวกันสำหรับชุดขนาน

• ปฏิบัติตามกฎการเดินสายไฟและการระบุที่ขนาน/การสื่อสารที่ระบุ (ถ้ามี)

• รักษาระยะสายเคเบิลและอิมพีแดนซ์ให้สอดคล้องกันมากที่สุดเท่าที่จะเป็นไปได้เพื่อรองรับการแบ่งปันโหลดที่เสถียร

• พิจารณาการวางแผนความซ้ำซ้อน (เช่น ส่วนต่างความจุหรือ N+1) ตามความสำคัญของไซต์

หมายเหตุการปฏิบัติงาน / ข้อควรระวัง

• การลดกำลังไฟเหนือ 45°C: ในไซต์ที่ร้อน หลีกเลี่ยงการทำงานที่โหลดเต็มที่อย่างต่อเนื่องโดยไม่มีการไหลเวียนของอากาศที่เพียงพอ ทำความสะอาดตัวกรอง/ฮีทซิงก์

• ข้อกำหนดความชื้นที่ไม่ควบแน่น: ป้องกันการควบแน่นในสภาพแวดล้อมที่มีการเปลี่ยนแปลงอุณหภูมิขนาดใหญ่ พิจารณาเครื่องทำความร้อน/ลดความชื้นของตู้หากจำเป็น

• ข้อควรพิจารณาเกี่ยวกับระดับความสูง: ความหนาแน่นของอากาศที่ลดลงส่งผลกระทบต่อการระบายความร้อน สำรองส่วนต่างกำลังไฟและตรวจสอบประสิทธิภาพความร้อนใกล้ 4000 ม.

• ความผันผวนของกริดและการป้องกันไฟกระชาก: หากแหล่งจ่ายไฟสามารถเข้าใกล้ 300 Vac หรือมีแนวโน้มที่จะเกิดฟ้าผ่า ให้ใช้การป้องกันไฟกระชากและการปรับสภาพพลังงานต้นน้ำที่เหมาะสม
