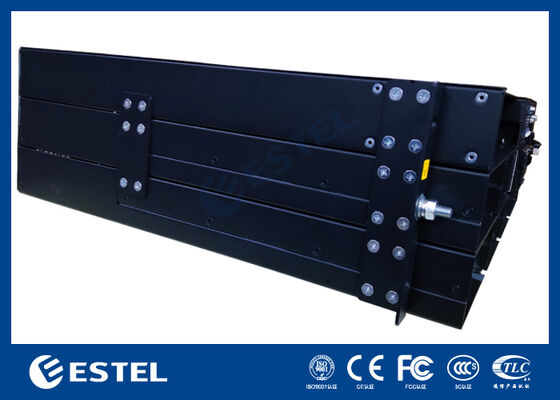

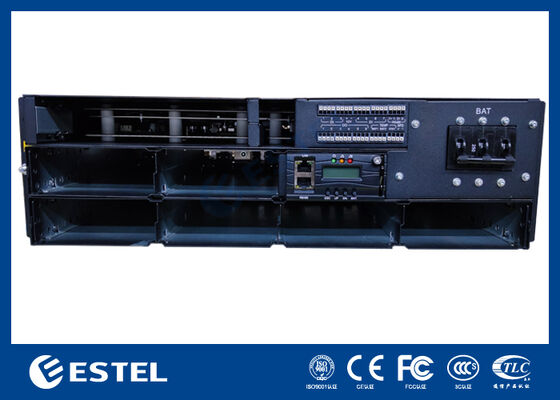

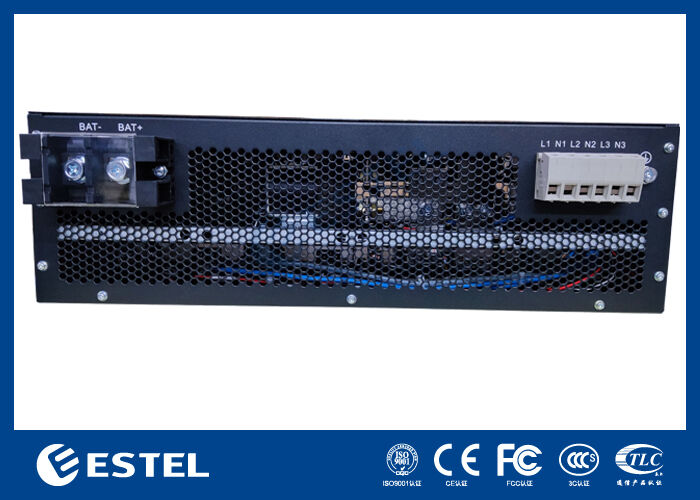

ระบบไฟ DC แบบติดตั้งบนแร็ค 3U ขนาด 18kW สำหรับโทรคมนาคมแบบครบวงจร, โมดูล Rectifier ขนาด 3kw, ประสิทธิภาพ >96%

ภาพรวมผลิตภัณฑ์

ระบบไฟ DC แบบติดตั้งบนแร็ค 3U ขนาด 18kW เป็นโซลูชันความจุสูงที่ออกแบบมาสำหรับเครือข่ายโทรคมนาคม, ศูนย์ข้อมูล และโรงงานอุตสาหกรรมที่ต้องการแหล่งจ่ายไฟ DC ที่เชื่อถือได้ รองรับทั้งอินพุตแบบสามเฟส 380VAC และแบบเฟสเดียว 220VAC ให้เอาต์พุต –43 ถึง –58VDC ที่เสถียร โดยมีค่าพิกัด –53.5VDC ด้วยความจุสูงสุด 18W ระบบนี้ช่วยให้มั่นใจได้ถึงพลังงานที่เพียงพอสำหรับการใช้งานขนาดใหญ่ ในขณะที่ยังคงประสิทธิภาพไว้ที่ 96% ขึ้นไป

ระบบนี้รวมโมดูล rectifier ได้สูงสุด 6 โมดูล (N+1 redundancy) แต่ละโมดูลมีพิกัด 3000W และมีน้ำหนัก ≤2 กก. โมดูลเหล่านี้มีคุณสมบัติการระบายความร้อนแบบบังคับ, ตัวประกอบกำลังไฟฟ้าสูง ≥0.99 และ THD ≤5% ทำให้มั่นใจได้ถึงการแปลงพลังงาน DC ที่สะอาดและเสถียร ด้วยการบำรุงรักษาด้านหน้า, ช่องเสียบสายเคเบิลด้านบน และการป้องกัน IP20 การออกแบบให้ความสำคัญกับความปลอดภัย, การบริการ และความง่ายในการติดตั้งในแร็คขนาด 19 นิ้ว

การกระจายไฟ DC รวมถึงเบรกเกอร์แบตเตอรี่ 1*250A และ6*≤63A+2*≤125A(สำรอง) เบรกเกอร์โหลด ให้การจัดการโหลดที่ยืดหยุ่นและปลอดภัย ตัวควบคุมอัจฉริยะรองรับอินพุตแบบอะนาล็อก 3 ช่อง, อินพุตดิจิทัล 7 ช่อง, สัญญาณเตือนแบบ dry contact 6 ช่อง และการสื่อสารระยะไกลผ่าน RS232/485 และ SNMP การตรวจสอบในพื้นที่มีการเปิดใช้งานผ่านจอแสดงผล LCD

สร้างขึ้นสำหรับสภาพแวดล้อมที่ท้าทาย หน่วยนี้ทำงานตั้งแต่ –40℃ ถึง +65℃ ทนต่อความชื้น 5–95% แบบไม่ควบแน่น และยังคงการทำงานที่เสถียรที่ระดับความสูงสูงสุด 3000 เมตร ด้วยสถาปัตยกรรมแบบโมดูลาร์และประสิทธิภาพที่แข็งแกร่ง ระบบไฟ DC 18kW 3U จึงเป็นตัวเลือกที่เหมาะสำหรับโครงสร้างพื้นฐานที่สำคัญที่ต้องการโซลูชันพลังงานที่ปรับขนาดได้และเชื่อถือได้

ระบบ

• ขนาด: 482.0(กว้าง) × 350.0(ลึก) × 3U(สูง)

• น้ำหนัก: ≤20 กก. (ไม่รวม rectifier)

• โหมดระบายความร้อน: การระบายความร้อนตามธรรมชาติ

• โหมดการติดตั้ง: ติดตั้งบนแร็คขนาด 19 นิ้ว หรือภายในตู้

• โหมดการเดินสาย: ช่องเข้าด้านบนและช่องออกด้านบน

• โหมดการบำรุงรักษา: การบำรุงรักษาด้านหน้า, รองรับการเปลี่ยนเกรดโมดูล

• ระดับการป้องกัน: IP20

การกระจายไฟ AC

• โหมดอินพุต:380VAC สามเฟส/220VAC เฟสเดียว

• ความถี่อินพุต: 45–66Hz, ค่าพิกัด: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

การกระจายไฟ DC

• แรงดันไฟขาออก: –43 ~ –58VDC, ค่าพิกัด: –53.5VDC

• ความจุสูงสุด:18kW(6*3kw, N+1 redundancy)

• เบรกเกอร์แบตเตอรี่: 1×250A

• เบรกเกอร์โหลด:1*＜125A/1PN(สำรอง); BLVD:6*≤63A/1PN+2*≤125A/1PN(สำรอง)

• DC SPD: 10kA, 8/20μs

Rectifier

• แรงดันไฟฟ้าขาเข้า: 85VAC ~ 300VAC, พิกัด 220VAC

• ประสิทธิภาพ: >96%

• กำลังไฟพิกัด: 3000W (176–300VAC)

• อุณหภูมิในการทำงาน: –40℃ ~ +75℃ (เอาต์พุตเต็มที่ต่ำกว่า 50℃)

• ขนาด: 106.5 มม.(กว้าง) × 286 มม.(ลึก) × 41.5 มม.(สูง) (1U/สูง)

• น้ำหนัก: ≤2 กก.

• โหมดระบายความร้อน: การระบายความร้อนแบบบังคับ

• ตัวประกอบกำลังไฟฟ้า: ≥0.99

• THD: ≤5%

• เอาต์พุต DC: –43 ~ –58VDC, พิกัด –53.5VDC, สูงสุด 55A

ตัวควบคุม

• อินพุตสัญญาณ: 3 AI (2 อุณหภูมิแบตเตอรี่, 1 อุณหภูมิแวดล้อม), 7 DI

• เอาต์พุตสัญญาณเตือน: 6 dry contact

• พอร์ตสื่อสาร: RS232/485, SNMP

• โหมดการแสดงผล: LCD

สภาพแวดล้อม

• อุณหภูมิในการทำงาน: –40℃ ~ +65℃ (เอาต์พุตเต็มที่ต่ำกว่า 50℃)

• อุณหภูมิในการจัดเก็บ: –40℃ ~ +70℃

• ความชื้นในการทำงาน: 5% ~ 95% (ไม่ควบแน่น)

• ระดับความสูง: 0 ~ 3000m (หากระดับความสูงอยู่ในช่วง 2000m ถึง 3000m อุณหภูมิในการทำงานสูงสุดจะลดลง 1℃ เมื่อระดับความสูงเพิ่มขึ้น 200m)
