ระบบจ่ายไฟ DC สำหรับโทรคมนาคมแบบติดตั้งบนแร็คขนาด 18kW, ระบบโมดูล Rectifier สำหรับโทรคมนาคม, ประสิทธิภาพสูง >96%

ภาพรวมผลิตภัณฑ์

ระบบจ่ายไฟ DC แบบติดตั้งบนแร็คขนาด 18kW เป็นโซลูชันความจุสูงที่ออกแบบมาสำหรับเครือข่ายโทรคมนาคม, ศูนย์ข้อมูล และโรงงานอุตสาหกรรมที่ต้องการแหล่งจ่ายไฟ DC ที่เชื่อถือได้ รองรับอินพุต 380VAC แบบสามเฟส ให้เอาต์พุต –43 ถึง –58VDC ที่เสถียร โดยมีค่าพิกัด –53.5VDC ด้วยความจุสูงสุด 18kW ระบบนี้ช่วยให้มั่นใจได้ถึงพลังงานที่เพียงพอสำหรับการใช้งานขนาดใหญ่ ในขณะที่ยังคงประสิทธิภาพไว้ที่ 96% ขึ้นไป

ระบบนี้รวมโมดูล rectifier ได้สูงสุด 6 โมดูล (N+1 redundancy) แต่ละโมดูลมีพิกัด 3000W และมีน้ำหนัก ≤2 กก. โมดูลเหล่านี้มีคุณสมบัติการระบายความร้อนแบบบังคับ, ตัวประกอบกำลังไฟฟ้าสูง ≥0.99 และ THD ≤5% ทำให้มั่นใจได้ถึงการแปลงพลังงาน DC ที่สะอาดและเสถียร ด้วยการบำรุงรักษาด้านหน้า, ช่องใส่สายเคเบิลด้านบน และการป้องกัน IP20 การออกแบบให้ความสำคัญกับความปลอดภัย, การบริการ และความง่ายในการติดตั้งในแร็คขนาด 19 นิ้ว

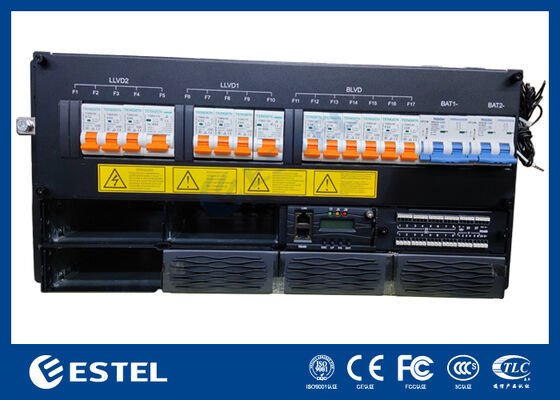

การกระจาย DC รวมถึงเบรกเกอร์แบตเตอรี่ 2*80A/2P และ 2*LLVD & 1*BLVDให้การจัดการโหลดที่ยืดหยุ่นและปลอดภัย ตัวควบคุมอัจฉริยะรองรับอินพุตแบบอะนาล็อก 2 ช่อง, อินพุตดิจิทัล 8 ช่อง, สัญญาณเตือนแบบ dry contact 8 ช่อง และการสื่อสารระยะไกลผ่าน RS232/485 และ SNMP การตรวจสอบในพื้นที่มีการเปิดใช้งานผ่านจอแสดงผล LCD

สร้างขึ้นสำหรับสภาพแวดล้อมที่ท้าทาย หน่วยนี้ทำงานตั้งแต่ –40℃ ถึง +65℃ ทนต่อความชื้นที่ไม่ควบแน่น 5–95% และยังคงการทำงานที่เสถียรที่ระดับความสูงสูงสุด 3000 เมตร ด้วยสถาปัตยกรรมแบบโมดูลาร์และประสิทธิภาพที่แข็งแกร่ง ระบบจ่ายไฟ DC ขนาด 18kW 5U จึงเป็นตัวเลือกที่เหมาะสำหรับโครงสร้างพื้นฐานที่สำคัญที่ต้องการโซลูชันพลังงานที่ปรับขนาดได้และเชื่อถือได้

ระบบ

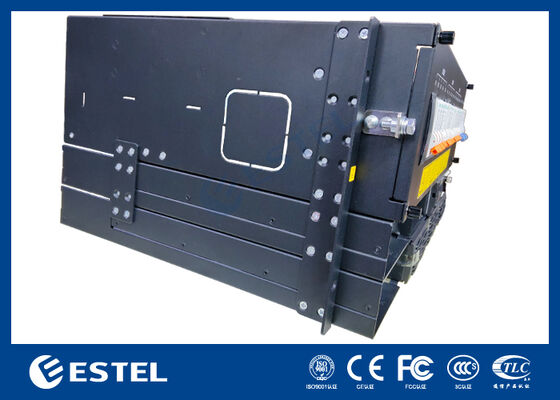

• ขนาด: 482.0(กว้าง) × 350.0(ลึก) × 5U(สูง)

• น้ำหนัก: ≤30 กก. (ไม่รวม rectifier)

• โหมดการระบายความร้อน: การระบายความร้อนตามธรรมชาติ

• โหมดการติดตั้ง: ติดตั้งบนแร็คขนาด 19 นิ้ว หรือภายในตู้

• โหมดการเดินสาย: ช่องเข้าด้านบนและช่องออกด้านบน

• โหมดการบำรุงรักษา: การบำรุงรักษาด้านหน้า, รองรับการเปลี่ยนเกรดโมดูล

• ระดับการป้องกัน: IP20

การกระจาย AC

• โหมดอินพุต:380VAC สามเฟส

• ความถี่อินพุต: 45–66Hz, ค่าพิกัด: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

การกระจาย DC

• แรงดันไฟฟ้าขาออก: –43 ~ –58VDC, ค่าพิกัด: –53.5VDC

• ความจุสูงสุด: 18kW(6*3kw, N+1 redundancy)

• เบรกเกอร์แบตเตอรี่: 2*80A/2P

• เบรกเกอร์โหลด:

• LLVD1: 1*32A/1P+2*63A/1P+1*80A/1P; LLVD2: 1*32A/1P+2*63A/1P+1*80A/1P;

• BLVD: 4*10A/1P+2*20A/1P

• DC SPD: 10kA, 8/20μs

Rectifier

• แรงดันไฟฟ้าขาเข้า:380VAC สามเฟส

• ประสิทธิภาพ: >96%

• กำลังไฟพิกัด: 3000W (176–300VAC)

• อุณหภูมิในการทำงาน: –40℃ ~ +75℃ (เอาต์พุตเต็มที่ต่ำกว่า 50℃)

• ขนาด: 106.5 มม.(กว้าง) × 286 มม.(ลึก) × 41.5 มม.(สูง) (1U/สูง)

• น้ำหนัก: ≤2 กก.

• โหมดการระบายความร้อน: การระบายความร้อนแบบบังคับ

• ตัวประกอบกำลังไฟฟ้า: ≥0.99

• THD: ≤5%

• เอาต์พุต DC: –43 ~ –58VDC, พิกัด –53.5VDC, สูงสุด 55A

ตัวควบคุม

• อินพุตสัญญาณ: 2 AI (1 อุณหภูมิแบตเตอรี่, 1 อุณหภูมิแวดล้อม), 8 DI

• เอาต์พุตสัญญาณเตือน: 8 dry contact

• พอร์ตการสื่อสาร: RS232/485, SNMP

• โหมดการแสดงผล: LCD

สภาพแวดล้อม

• อุณหภูมิในการทำงาน: –40℃ ~ +65℃ (เอาต์พุตเต็มที่ต่ำกว่า 50℃)

• อุณหภูมิในการจัดเก็บ: –40℃ ~ +70℃

• ความชื้นในการทำงาน: 5% ~ 95% (ไม่ควบแน่น)

• ระดับความสูง: 0 ~ 3000 ม. (หากระดับความสูงอยู่ในช่วง 2000 ม. ถึง 3000 ม. อุณหภูมิในการทำงานสูงสุดจะลดลง 1℃ เมื่อระดับความสูงเพิ่มขึ้น 200 ม.)
