19 นิ้ว Rack Mount ระบบติดตามสิ่งแวดล้อม

ระบบตรวจสอบสภาพแวดล้อมแบบติดตั้งบนแร็คขนาด 19 นิ้ว รุ่น FSU1000

1. พารามิเตอร์ผลิตภัณฑ์

ขนาด: กว้าง 440 มม. * ลึก 200 มม. * สูง 44 มม. (19 นิ้ว, 1 u)

ความแม่นยำ: แรงดันไฟฟ้ากระแสตรง ± 0.5%

แรงดันไฟฟ้าใช้งาน: DC36-72V หรือ AC90-264V

กำลังไฟ: 5W (การใช้พลังงานของเครื่องทั้งหมด ไม่รวมแหล่งจ่ายไฟภายนอก) อุณหภูมิสภาพแวดล้อมการทำงาน: -20 °C-55 °C

อุณหภูมิการจัดเก็บและการขนส่ง: -40 °C-70 °C

ความชื้นสัมพัทธ์: 90% (40 °C ± 2 °C)

ระดับความสูง: การวัด 0-3000 M

2. ระบบตรวจสอบสภาพแวดล้อม รายละเอียดผลิตภัณฑ์

หน่วยตรวจสอบสภาพแวดล้อมเป็นโฮสต์การตรวจสอบเครือข่ายที่ออกแบบมาสำหรับห้องเครือข่ายแบบบูรณาการ ซึ่งรวมการตรวจสอบ UPS และสภาพแวดล้อมพลังงานที่ขยายออกไป ใช้รูปแบบการออกแบบแบบติดตั้งบนแร็คขนาด 19 นิ้วที่ได้รับความนิยม รองรับแหล่งจ่ายไฟ AC 220V หรือ DC 48V รองรับค่าสวิตชิ่งมากกว่า 12 ช่องทาง เอาต์พุตควบคุมรีเลย์หลายช่องทาง และการขยายอุณหภูมิและความชื้นโดยรอบ พร้อมฟังก์ชันการตรวจสอบและควบคุม SMS ปลอดภัยกว่าและเชื่อถือได้มากกว่า จะเป็นตัวเลือกที่ดีที่สุดสำหรับห้องปฏิบัติหน้าที่แบบไร้คนขับสมัยใหม่

3. ระบบตรวจสอบสภาพแวดล้อม คุณสมบัติผลิตภัณฑ์

• FSU1000 เป็นอุปกรณ์จัดเก็บข้อมูลฮาร์ดแวร์สำหรับการควบคุมฮาร์ดแวร์และบริการของตู้และสถานีห้องเครื่อง การออกแบบใหม่ผสมผสานความต้องการใช้งานจริงของการส่งมอบโครงการและการดำเนินโครงการของสถานีภายนอก ETC และตู้ภายนอก โดยเน้นที่การแก้ปัญหาการบำรุงรักษาระบบ การเดินสายระบบ การดีบัก สุนทรียศาสตร์ และข้อกำหนดอื่นๆ เหมาะสำหรับส่วนใหญ่ของการรวบรวมข้อมูลส่วนหน้าของสภาพแวดล้อมการใช้งาน

• ชุดตรวจสอบสภาพแวดล้อมพลังงาน FSU1000 เป็นระบบตรวจสอบสภาพแวดล้อมพลังงานขนาดเล็ก ความน่าเชื่อถือสูง และติดตั้งง่ายสำหรับสถานีฐานการสื่อสาร ห้องคอมพิวเตอร์แบบบูรณาการ และตู้ภายนอก โดยเฉพาะอย่างยิ่งใช้สำหรับพลังงาน สภาพแวดล้อม การควบคุมอุปกรณ์ และการตรวจสอบระยะไกลของสถานีฐานการสื่อสาร ห้องเครื่องแบบบูรณาการ และตู้เครื่องภายนอก

• หน่วยตรวจสอบสภาพแวดล้อมแบบไดนามิก FSU1000 มีฟังก์ชันในการตรวจจับสัญญาณหน้าสัมผัสแห้ง เช่น ประตูทางเข้า การแช่น้ำ ควัน การป้องกันฟ้าผ่า ความล้มเหลวของเครื่องปรับอากาศ อินฟราเรด การตรวจจับอุณหภูมิและความชื้น ฯลฯ และมีฟังก์ชันการตรวจจับการตัดไฟของเมืองและการตรวจจับการสั่นสะเทือน

• l หน่วยตรวจสอบสภาพแวดล้อมแบบไดนามิก FSU1000 ในตัวฟังก์ชันการวัดแรงดันไฟฟ้ากระแสตรง และติดตั้งอินเทอร์เฟซเซ็นเซอร์ Hall Effect 8 ตัว ใช้สำหรับวัดกระแสตรง ตัวส่งสัญญาณแรงดันไฟฟ้าและการวัดกระแสแบบอะนาล็อก

• l หน่วยตรวจสอบสภาพแวดล้อมแบบไดนามิก FSU1000 มีหลายช่องทาง

• l ฟังก์ชันการเข้าถึงสัญญาณ RS485/RS232 (สูงสุด 16) สามารถใช้สำหรับแหล่งจ่ายไฟแบบสวิตชิ่ง เครื่องปรับอากาศ UPS แบตเตอรี่ลิเธียม มิเตอร์อัจฉริยะ ล็อคประตูอิเล็กทรอนิกส์ เสียง อุปกรณ์วิดีโอ การเข้าถึงโปรโตคอล

• l หน่วยตรวจสอบสภาพแวดล้อมแบบไดนามิก FSU1000 พร้อมตัวเลือกโหมดการสื่อสารที่หลากหลาย (RS485/RS232, TCP, UDP, SNMP, NB-IOT, 4g, Wifi ฯลฯ) ง่ายต่อการเชื่อมต่อเครือข่าย หน่วยตรวจสอบสภาพแวดล้อมแบบไดนามิก FSU1000 รองรับการเข้าถึงจอแสดงผลการกำหนดค่าขนาด 7 นิ้ว

3. ลักษณะและข้อมูลจำเพาะของอินเทอร์เฟซ

IMU-อินเทอร์เฟซ:

แผงและอินเทอร์เฟซสำหรับ IMU แสดงอยู่ด้านล่าง

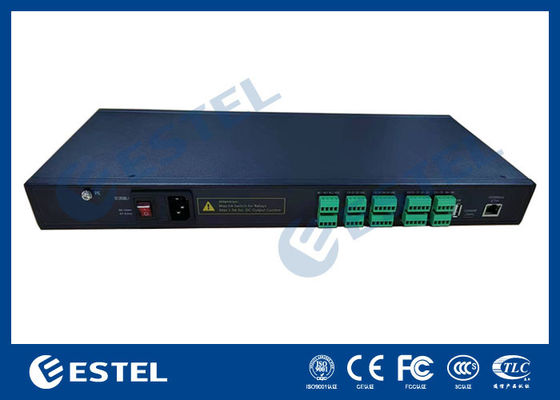

Purture 1-2 ลักษณะภายนอก Imu ด้านหน้าและด้านหลัง

การขยายคำจำกัดความของลำดับสายอนุกรม:

4. ข้อกำหนดการกำหนดค่าการติดตั้งระบบตรวจสอบสภาพแวดล้อม

UPS พร้อมอินเทอร์เฟซการสื่อสาร RS-232;

คอมพิวเตอร์ (พร้อมสิทธิ์การดูแลระบบ) พร้อมอินเทอร์เฟซการสื่อสาร RS-232 และการ์ดอะแดปเตอร์ Ethernet 10M/100M สำหรับการตั้งค่าพารามิเตอร์เริ่มต้น;

สภาพแวดล้อมเครือข่ายที่สมบูรณ์;

ชุดตัวเลือกการขยายฟังก์ชันสำหรับการตรวจสอบเครือข่าย การตรวจสอบ และการจัดการพลังงาน UPS และสภาพแวดล้อมห้องคอมพิวเตอร์และอุปกรณ์ต่อพ่วง (อุปกรณ์เสริม)

5. ข้อดีของระบบตรวจสอบสภาพแวดล้อม

1. แผงด้านหน้าติดตั้งจอแสดงผลคริสตัลเหลวขนาด 3 นิ้ว เพื่อการใช้งานที่ง่ายและใช้งานง่าย

2. พอร์ตซีเรียลทั้งหมดติดตั้งไฟแสดงสถานะเพื่อแสดงสถานะการสื่อสารด้วยภาพ

3. กะทัดรัด:”เคสมาตรฐาน 1u/19" ติดตั้งง่าย

4. ติดตั้งเซ็นเซอร์ 5 ชุด แหล่งจ่ายไฟภายนอกสูงสุด 15W เพื่อรองรับ

5. การเชื่อมโยงตรรกะ

6. รองรับการส่งผ่านโปร่งใสและการส่งต่อข้อมูลโปรโตคอล

7. รองรับเซ็นเซอร์จำนวนมาก การเข้าถึงอุปกรณ์ ด้วยอะนาล็อก การสลับ RS485/RS232

8. การเข้าถึงสัญญาณ

9. อัปโหลด GSP มาตรฐาน โปรโตคอลเปิด

10. แหล่งจ่ายไฟที่ยืดหยุ่น แหล่งจ่ายไฟ AC หรือ DC

11. หน้าเว็บที่มีฟังก์ชันการทำงานเต็มรูปแบบทำให้การนำเสนอข้อมูลเป็นเรื่องง่ายและตรงไปตรงมา

12. ติดตั้ง Buzzer พร้อมเสียงเตือนสถานะการเตือนภัยในพื้นที่

13. มีพอร์ตซีเรียลสูงสุด 16485 พอร์ต (รุ่น IMU 1016

14. การปรับตัวของพอร์ตทำได้ดี ในเวลาเดียวกัน วัตถุการตรวจสอบที่ใช้กันทั่วไปมีพอร์ตเฉพาะ

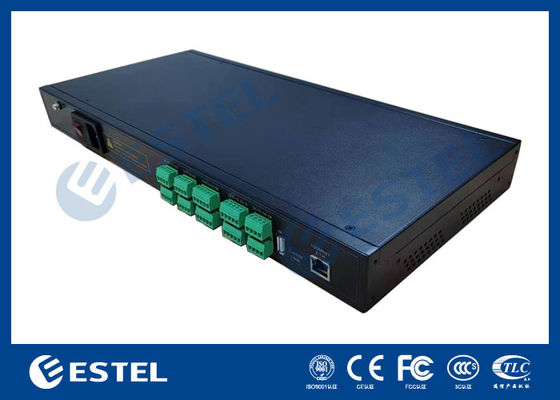

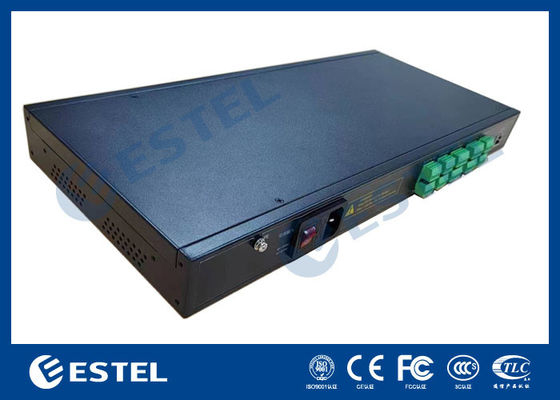

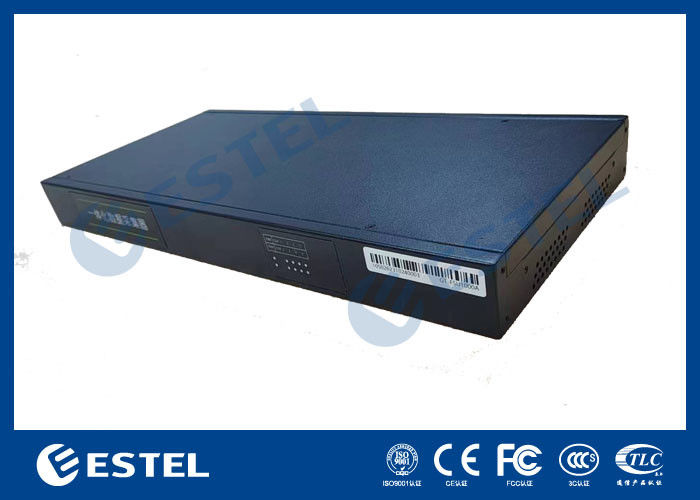

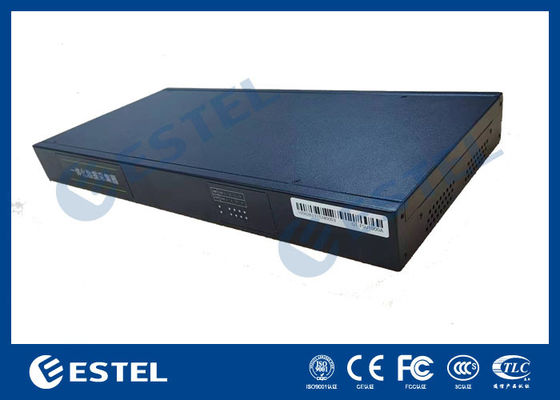

6. รูปภาพผลิตภัณฑ์
