ระบบตรวจสอบสภาพแวดล้อม EMU RS232 AC 220V

ระบบตรวจสอบสภาพแวดล้อมแบบติดตั้งบนแร็คขนาด 19 นิ้ว แหล่งจ่ายไฟ 220V AC หรือ 48V DC

1. ข้อมูลผลิตภัณฑ์

Environment Monitoring Unit เป็นโฮสต์ตรวจสอบเครือข่ายที่ออกแบบมาสำหรับห้องเครือข่ายแบบบูรณาการ ซึ่งรวมการตรวจสอบ UPS และสภาพแวดล้อมพลังงานที่ขยายออกไป ใช้รูปแบบการออกแบบแบบติดตั้งบนแร็คขนาด 19 นิ้วที่เป็นที่นิยม รองรับแหล่งจ่ายไฟ 220V AC หรือ 48V DC รองรับค่าสวิตชิ่งมากกว่า 12 ช่อง, เอาต์พุตควบคุมรีเลย์หลายช่อง และการขยายอุณหภูมิและความชื้นโดยรอบ พร้อมฟังก์ชันการตรวจสอบและควบคุม SMS ปลอดภัยและเชื่อถือได้มากขึ้น จะเป็นตัวเลือกที่ดีที่สุดสำหรับห้องปฏิบัติการไร้คนขับสมัยใหม่

2. คุณสมบัติของผลิตภัณฑ์

1. แหล่งจ่ายไฟทำงาน: รองรับแหล่งจ่ายไฟ AC 220V หรือ DC 48V ใช้งานได้หลากหลาย

2. อินเทอร์เฟซสากล RS232: การรับข้อมูลเรียลไทม์ของ UPS พร้อมกัน

3. การตรวจสอบเครือข่ายระยะไกล SNMP: พร้อมอินเทอร์เฟซเครือข่ายและการแสดงผลหน้าเว็บที่ใช้งานง่ายสำหรับการตรวจสอบระยะไกล
4. การตรวจสอบแบบบูรณาการภาคสนาม Modbus: ด้วยอินเทอร์เฟซ 485 โดยใช้โปรโตคอล modbus ที่เป็นที่นิยม สามารถตระหนักถึงการตรวจสอบแบบบูรณาการของห้องที่ไม่ใช่เครือข่าย สร้างข้อมูลการตรวจสอบแบบซิงโครนัสห้องเดียวหรือหลายห้อง และหน้าจอสัมผัสขนาด 7 นิ้วเป็นตัวเลือกสำหรับการแสดงผล

5. เอาต์พุตควบคุมรีเลย์ 6 ช่อง: อินเทอร์เฟซควบคุมเอาต์พุตที่ยืดหยุ่น ซึ่งสามารถตระหนักถึงเอาต์พุตพลังงานควบคุมและโหมดสวิตช์แบบพาสซีฟ เช่น ควบคุมพัดลม เครื่องปรับอากาศ และอุปกรณ์สวิตช์ไฟอื่นๆ ที่เกี่ยวข้อง

6. การตรวจจับอินพุตค่าสวิตชิ่ง 15 ช่อง: สามารถใช้ตรวจสอบอุปกรณ์สภาพแวดล้อมในห้องต่างๆ เช่น ควัน น้ำท่วม การควบคุมการเข้าออก แม่เหล็กประตู ฯลฯ

7. อินเทอร์เฟซการโต้ตอบระหว่างมนุษย์กับคอมพิวเตอร์: จอแสดงผล LCD แบบไวด์สกรีนช่วยให้ผู้ใช้ยืนยันการตั้งค่าพารามิเตอร์และการทำงานของระบบได้ง่ายขึ้น

8. ฟังก์ชันแสดงสถานะ LED: ทำความเข้าใจสถานะการทำงานของไซต์อุปกรณ์ GSM ได้ง่ายขึ้น

9. ค่าอนาล็อก 4 ช่อง: สามารถใช้กับเครื่องส่งสัญญาณได้หลากหลายเพื่อให้ได้พลังงาน อุณหภูมิ ความดัน และด้านอื่นๆ ของการตรวจจับ ช่วงอินพุต: 0-5V

10. โมดูล GSM ในตัว: รองรับ GSM แบบดูอัลแบนด์, 900/1800MHz; ตระหนักถึงฟังก์ชันการเตือนภัย SMS ระยะไกลผ่าน SMS

11. รองรับโปรโตคอล UPS ที่หลากหลาย: APC, MGE, Eaton, SANTAK, KSTAR, KELONG และแบรนด์อื่นๆ ในประเทศและต่างประเทศ

3. ข้อกำหนดการติดตั้งและการกำหนดค่า

1. UPS พร้อมอินเทอร์เฟซการสื่อสาร RS-232;

2. คอมพิวเตอร์ (พร้อมสิทธิ์ผู้ดูแลระบบ) พร้อมอินเทอร์เฟซการสื่อสาร RS-232 และการ์ดอะแดปเตอร์ Ethernet 10M/100M สำหรับการตั้งค่าพารามิเตอร์เริ่มต้น;

3. สภาพแวดล้อมเครือข่ายที่สมบูรณ์;

4. ชุดตัวเลือกการขยายฟังก์ชันสำหรับการตรวจสอบเครือข่าย การตรวจสอบ และการจัดการพลังงาน UPS และสภาพแวดล้อมห้องคอมพิวเตอร์และอุปกรณ์ต่อพ่วง (อุปกรณ์เสริม)

4.บทนำแผงควบคุมและการกำหนดพอร์ตการเดินสาย

แผงด้านหน้า:

• POWER: สวิตช์เปิด/ปิด;

• P: คงความสว่างคงที่ระหว่างการทำงานปกติ

• R: ไฟแสดงสถานะการทำงาน; กะพริบหนึ่งครั้งต่อวินาทีระหว่างการทำงานปกติ

• S: ไฟสถานะการส่ง SMS; ไฟคงความสว่างคงที่เมื่ออุปกรณ์ไม่ได้ใช้งาน และไฟกะพริบเมื่ออุปกรณ์กำลังทำงาน

• E: ไฟแสดงสถานะโมดูล GSM; กำลังเริ่มต้นเมื่อกะพริบ และเริ่มกะพริบสำเร็จทุกๆ สองวินาที

• RESET: ปุ่มรีเซ็ต; กดค้างไว้นานกว่า 3 วินาทีเพื่อรีเซ็ตโมดูล GSM

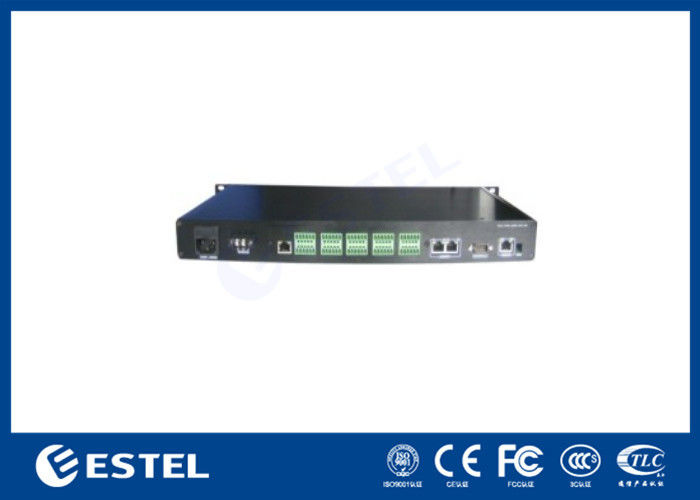

แผงด้านหลัง:

• AC220V-50(60)Hz : อินพุต AC 220V (อุปกรณ์เสริม)

• DC48V/2.5A : อินพุต DC 48V (อุปกรณ์เสริม)

• RS485/EXT: พอร์ตการสื่อสาร RS485 ใช้เพื่อขยายอุณหภูมิและความชื้นในสภาพแวดล้อมการตรวจสอบหรืออุปกรณ์อื่นๆ

• RS232/Device: อินเทอร์เฟซการสื่อสารแบบอนุกรมสำหรับการกำหนดค่าพารามิเตอร์และการสอบถามข้อมูล UPS ด้วย PC

• Ethernet : อินเทอร์เฟซ UTP 10/100M RJ45 Ethernet

• Default: การกำหนดค่า IP; คืนค่า IP เริ่มต้นเมื่อหมุน NO.1 ลง
